[Tuto] Imax B6/ Imax B6 AC

Message  Nicolas le Mer 5 Avr - 18:20

Bonjour les scaleux



Les chargeurs de batteries représentent un point important .

Voici un chargeur qui ne paye pas de mine, de par son prix. Et je vous le dis tout de suite : ne vous fiez pas aux apparences !




Imax B6 Charger






# PETIT MAIS PUISSANT :

Ce chargeur est capable de charger bon nombre de type de batteries : Les traditionnelles Ni-Cd, Ni-MH, les "nouvelles" technologies LiPo, LiIon, LiFe ou encore les très anciennes batteries au Plomb.

Caractéristiques :
► Tension d'entrée : 10 à 18 V
► Puissance : max. 50 W
► Courant de charge : 0.1 à 5 A
► Courant de décharge : 0.1 à 1 A
► Courant d'équilibrage LiPo : 200 mAh/élément
► Nombre d'éléments NiCd/NiMh : 1 à 14 éléments
► Nombre d'éléments Lipo/LiIo : 1 à 6 éléments en série
► Tension Pb : 2 V, 6 V, 12 V
► Poids : 580g
► Dimensions : 133x87x33 mm

Le chargeur existe en deux modèles
Imax B6 : Entrée 12 volts
Imax B6 AC : Entrée 12 volts ou 220 volts





La Boîte de l' Imax B6 AC






La Boîte de l' Imax B6



Dans la boite ?




Fournis avec le chargeur, on a :
- Un câble d'alimentation avec prise croco pour utiliser le chargeur sur une batterie auto.
- Le câble de sortie, avec un embout en T (Dean)
- Tout un tas d'adaptateurs pour passer de la prise en T à un format qui nous conviendrait

Manque de pot, l'adaptateur Dean -> Min/Large n'y est pas

Deux solutions s'offrent à vous :
- En acheter un
- En faire un vous même comme ceçi :






Le Chargeur



Nous y voilà !

Tout d'alu vêtu, micro-billé puis anodisé en bleu. C'est du plus bel effet !

Vous admirerez la partie dissipateur de chaleur, permettant de... bref.

La face rend plutôt bien, avec des décalco de partout.

Il est doté d'un Ecran Digital pour une lecture claire pour communiquer avec la bête.

4 Boutons poussoirs (plastique rendu chromé) permettent la navigation et les réglages.



- Le premier sert a revenir au menu précédent ou faire défiler vers la gauche les menus principaux, ou de stopper une charge
- Le deuxième permet, dans un menu, de faire défiler vers la gauche les sous menus, ou de décrémenter les valeurs sélectionnées
- Le troisième permet de faire défiler les menus et sous menus vers la droite, ou d'incrémenter les valeurs sélectionnées
- Le dernier sert a entrer dans un menu ou un sous menu, et les sélectionner ainsi que les valeurs à modifier.

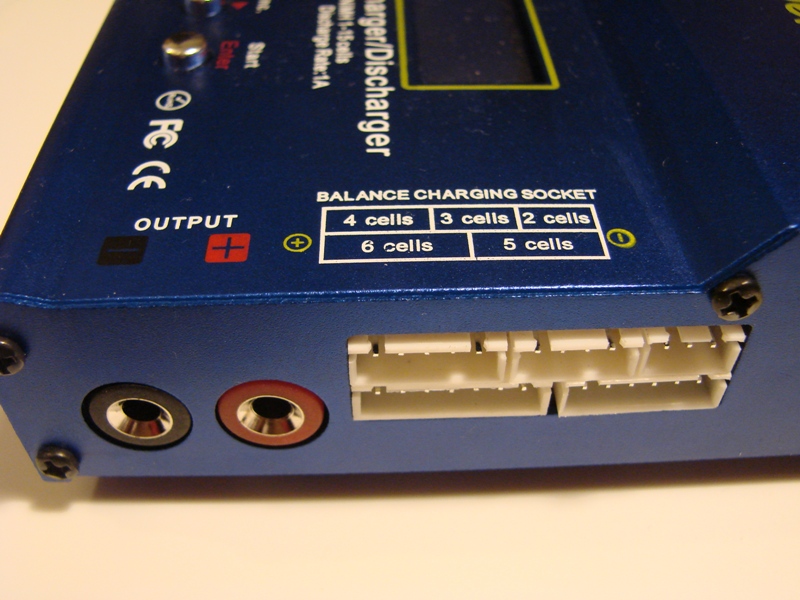

Coté droit :

B6AC :


B6:


Comme l'on peut voir, sur cette partie il y a toutes les fiches concernant la charge de la batterie et son équilibrage .
Coté gauche :

B6AC :


B6:


Ici, simplement la ou les prises d'entrée pour l'alimentation.




II - DEMARRAGE

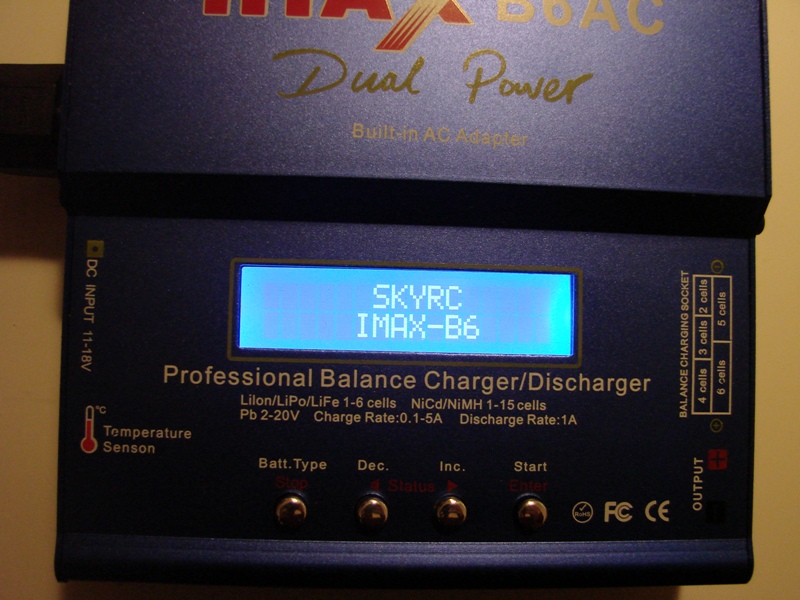

D'abord on branche l'alim et là retentit un bruit strident : le chargeur est sous tension, et l'écran retro-éclairé bleu s'allume avec un joli "SKYRC IMAX B6".





Il faut ensuite brancher le câble de sortie avec la prise en T et y ajouter notre adaptateur fraîchement soudé.






Flow Chart

En gros c'est un diagramme représentant les Menus Principaux et les Sous-Menus de chaque Menu Principal.



Deux trois opérations sont maintenant à prendre en compte :




Changer le Type de Batterie pour le menu Lithium Battery

Certains ont par défaut les sous menus en LiFe ce qui pose problème pour charger des LiPo.

Méthode simple :

1 - Ou que vous soyez dans les sous menus ou menus principaux appuyez sur "Stop" jusqu'à ce que vous tombiez sur cet écran :



Ce menu représente un peu ce que l'on pourrait appeler le menu "Configuration/Réglages".

2 - Appuyez ensuite sur "Enter" pour entrer dans ce Menu Principal :



3 - Vous devriez arriver sur l'écran ci-dessous, appuyez à nouveau sur "Enter" :



4 - A présent, le voltage devrait clignoter, servez vous des boutons "Inc" ou "Dec" pour faire défiler les voltages disponibles :



Comme vous pouvez le voir, le voltage par élément des technologies Lithium est directement lié au type :

3.3 V pour les Life, 3.6 V pour les LiIon et 3.7 V pour les liPo.

5 - Pour finir, appuyez sur "Enter" pour valider le type de batterie :






Modifier le Safety Timer

C'est en fait une durée limite de charge, a l'issue de laquelle le chargeur coupera de lui même la charge en cours.

Par défaut, elle est reglée a 120 minutes ce qui peut être trop court.

1 - Toujours dans le Menu " User Program", faites defiler les sous menus :



2 - Jusqu'à arriver à l'écran suivant "Safety Timer" :



3 - Appuyez sur "Enter" et sélectionnez "ON/OFF" ou votre durée grace aux boutons "Inc" et "Dec".




Activer/Désactiver les Bip/Buzzers

Vous avez sans doute vous aussi remarqué ce bruit strident/ch***t à chaque fois que l'on appuie sur une touche, pour fixer le problème :

1 - Pareil, dans le Menu "User Program" allez jusqu'au sous-menu "Key Beep/Buzzer" :



2 - Et activez/désactivez l'un ou l'autre. Je vous déconseille de désactiver le Buzzer, puisque c'est lui qui vous avertira quand votre batterie sera pleine.

Maintenant va se poser la question du type de batterie.




III - CHARGE D'UNE LIPO

Préparatifs

Alors j'ai pris pour test une batterie HOT POWER 7,4 V 15 C 2000 mAh :



0 - D'abord, petit passage au voltmètre pour connaitre son état de charge :



7,80 V Me dit-il je prend note. C'est très important de vérifier que votre batterie ne soit pas en dessous de la barre des 6 V pour une batterie 7,4 V (soit 3 V par élément)

1 - Il convient ensuite de brancher la batterie à notre petit adaptateur (oui oui, souvenez vous).

2 - Il y a normalement (sinon vous vous êtes fait avoir) une autre prise avec 3-4-5.. broches ? Les broches dépendent simplement du nombre d'éléments.

Je vous invite à brancher cette prise dans l'emplacement qui convient, sur le côté du chargeur, comme suit :



3 - Le chargeur étant allumé, à l'aide de la touche "Stop" cherchez le Menu Principal "Program Select/LiPo Battery", puis cliquez sur "Enter".

Vous devriez arriver sur cet écran :



Appuyez sur "Inc" pour arriver au sous menu "LiPo Balance"

Voilà, les préparatifs sont finis, vous devriez obtenir ceci :






Charge et Equilibrage

Le mode "LiPo Balance" permet de charger votre batterie tout en l'équilibrant.

Si vous avez un module d'équilibrage externe, préférez le mode "LiPo Charge".

1 - Bien, à présent, il vous reste à définir l'ampérage de charge ainsi que le voltage total de votre batterie.

- Pour le voltage, c'est pas dur, c'est marqué sur la batterie.
- Pour l'ampérage, la technologie LiPo nous permet de charger a 1C soit 1x le nombre d'ampéres/heure

Exemple : pour une batterie de 2000 mAh, on aura un courant de charge de 2A

Pour sélectionner les deux valeurs qui nous interesse, appuyez sur "Enter" et incrémentez ou décrémentez les valeurs :



2 - Quand c'est fait et que plus rien ne clignote, Laissez enfoncée la touche "Enter" pendant 2-3 secondes.

3 - Nouveau bruit strident, cet écran devrait apparaitre :



4 - Puis juste après, celui-ci :



En fait, le chargeur a juste vérifié par lui même que vous ne vous étiez pas trompé dans le nombre de cellules (il est pas si docile que ca le petit Razz)

Si vous êtes bien d'accord, appuyez a nouveau sur "Enter" et hop ! c'est parti pour une petite heure de charge (tout dépend de la capacité de votre batterie)

5 - un écran avec des chiffres de partout s'affiche :



Bon rien ne sert de comprendre, sauf en ce qui concerne les valeurs qui bougent :

il y a le temps qui défile en bas, au centre, les volts qui augmentent en haut, à droite, et en bas, à gauche certains soupçonnent que ce soient les mAh chargés, mais pour une raison inconnu la valeur semble toujours incohérente.

6 - Vous pouvez stopper la charge a tout moment en appuyant sur "Stop".

En passant, rappelez vous la valeur lue sur le voltmetre ? 7,80 V et là le chargeur nous donne 7,69 V... :huh: Bref, j'ai quand même laissé faire, en surveillant de très près.

7 - Charge Done ! Le Buzzer retentit après moins d'une heure de charge (ne vous fiez pas a la photo, je chargeais une autre batterie).



Un FULL se met a clignoter, la charge a été interompue par le chargeur !

Hop on débranche tout et on file vérifier le voltage à nouveau (le chargeur indique bien 8,39 V).

8 - Et voilà, nickel-chrome cette fois :



Il faut savoir qu'une batterie ne doit pas être au delà de 8,4 V pour une batterie de 7,4V (soit 4.2 V par élément), au quel cas elle pourrait surcharger

Qu'en est-il de l’équilibrage ?

Toujours équipé de mon petit voltmètre, je teste élément par élément, 2 broches par 2 pour obtenir un résultat pas extraordinaire de 0.03 V d'écart entre mes deux cellules.


C'est ce qui se dit sur les forums de modélisme. Effectivement un équilibrage précis est important pour eux, car ils ont des exigences autres que les nôtres (un hélicoptère ou un avion plusieurs mètres au dessus du sol, si un problème électrique survient, c'est foutu).

Alors il ne faut pas dramatiser, 0.03 V pour nous scaleux, c'est acceptable et sans danger.




IV - CHARGE D'UNE NI-MH

Ce chargeur multifonction permet aussi de charger des batteries plus conventionnelles pour nous en airsoft, j'ai nommé les Ni-MH.

Allez hop, on va voir comment se faire une bonne petite charge :

En premier lieu, il est important d'aller régler le seuil du DeltaPeak dans les options !

C'est ce qui va permettre de capter que la batterie est pleine et ne pas la surcharger. Plus la valeur est faible, plus sensible sera la détection, mais au moindre petit sursaut cela peut couper la charge prématurément.

Pour régler cette valeur à votre guise, avec "Stop" rendez vous au Menu Principal "User Program", "Enter" puis appuyez sur "Dec" jusqu'à tomber sur le sous menu de réglage du DeltaPeak pour Ni-MH.


1 - Presser le bouton "Stop" jusqu'à tomber sur le menu intitulé "Program Select Ni-MH Batt" :



2 - Appuyez sur "Enter" pour rentrer dans le menu :



3 - Choisissez le premier sous-menu "Ni-MH Charge".

Vous remarquerez le petit "Man" en haut à droit qui signifie "Charge Manuelle".

C'est pas ce qui nous intéresse (sinon il vous laisse gérer vous même la fin de charge).

On va changer ca, appuyez sur "Enter" pour faire clignoter la valeur du courant de charge :



4 - Et là la manip' va consister a appuyer simultanément sur "Inc" et "Dec" et les maintenir enfoncées jusqu’à entendre un Bip Sonore :



5 - Vous êtes maintenant en "Aut" ou "Charge Auto" qui va donc tout gérer lui même.

Laissez maintenant enfoncer "Enter" pendant 3 secondes, jusqu'au bip sonore.



6 -Et il se lance, petite charge tranquillou à 0.5 A :


Ma batterie était déjà un peu chargée, c'est une 8,4 V nominale

7 - Y a plus qu'a attendre tranquillement qu'il fasse sa tambouille électronique et hop "FULL" c'est fini !



RAS Sergent tout s'est bien passé, on débranche le tout et hop ready to play.




V - POUR FINIR

Plus + :

- Le prix ! Autant qu'un A2Pro
- Super Safe
- Qualité globale de charge
- Entièrement réglable
- Beaucoup de type de batterie pris en charge

Moins - :

- Pas ultra intuitif, malgré son écran
- Un manuel (pourtant en anglais) très mal foutu
- Un équilibrage pas parfait



Conclusion :

Voici une super alternative aux chargeurs souvent trop chers mais de qualité. Il envoie se rhabiller d'autres chargeurs de sa gamme de prix dont l'ignoble réputation n'est plus a faire.

Qui plus est, cela permet aux indécis qui envisageaient leur reconversion dans les LiPo de ne pas se ruiner, tout en ne tapant pas dans des produits de mauvaise qualité.


A bientôt sur le fofo Wink







Copier et modifier avec l'aimable accord de NAWFEL du forum France Airsoft.
Merci à lui.
