[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 Empty [Axial AX10 ARTR] Ford F-150 New-Bright 1/7

Message  Nicolas le Sam 8 Avr - 17:51

Post de 2009


Salut les Scaleux .


J’avais récupérer un jouet radio commandé casser de marque New Bright.
Voici donc ce Ford dans un triste état, tel qu’il était sur sont tas d’ordure attendant le camion de ramassage.
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 01






Son premier nettoyage terminé, les essais peuvent commencer.
Étude du châssis, de la hauteur avec les pièces de mon AX-10.
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 04

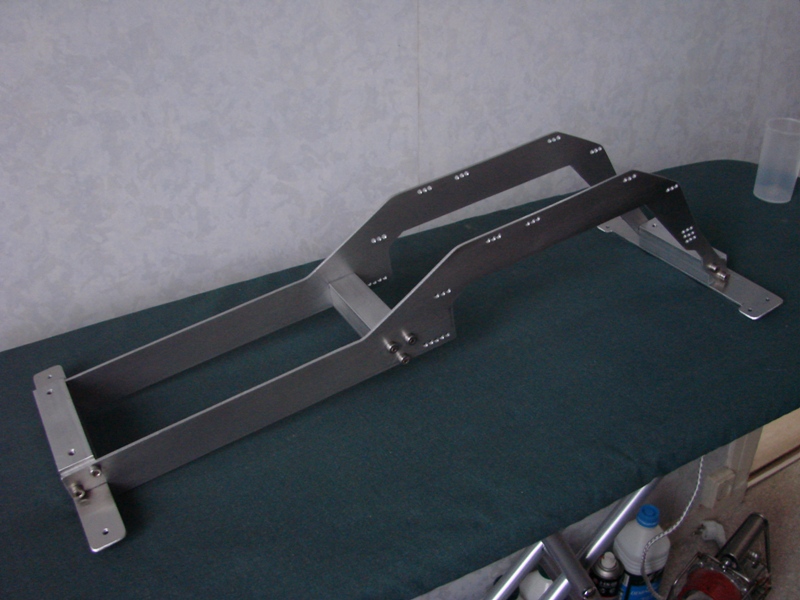

Après les plans puits la découpe du châssis en papier (pour vérifier) voici le châssis terminé.
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 05

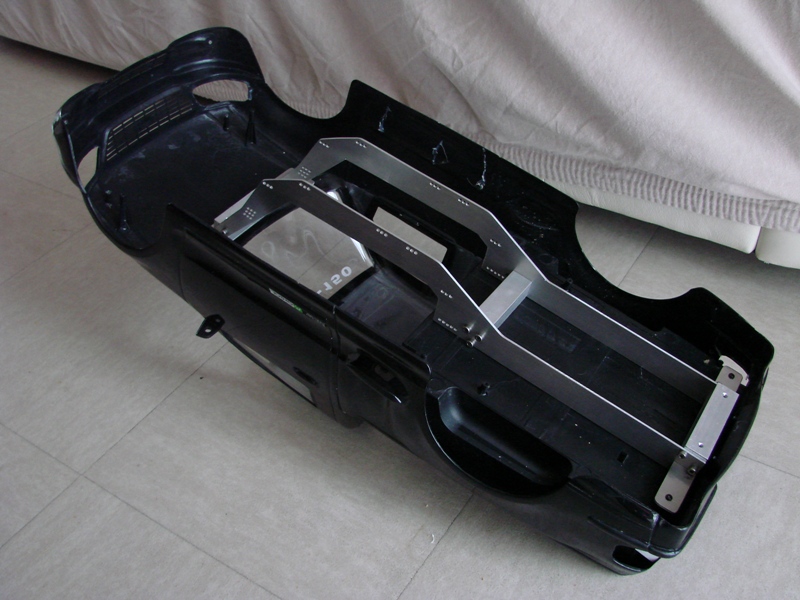

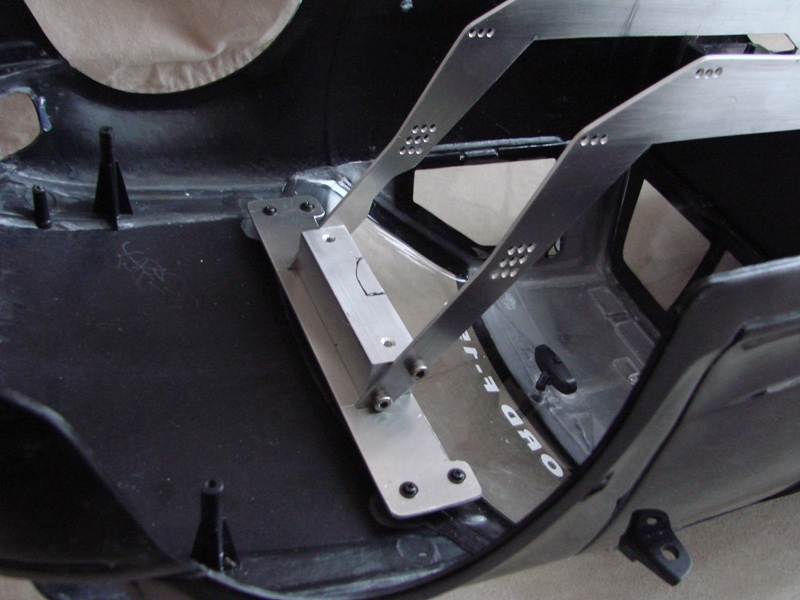

Et visser a sa carrosserie :
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 06
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 07



Avec maintenant les ponts et la boite de transfert provisoirement emprunter a mon crawler
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 08
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 09





Jolie ?   Le croisement de pont je parle.
Sur la photo il y a 10 cm de cale par roues. (Lara serras le pilote. Mais chut elle n’est pas encore au courant)
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 10
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 11





Je me suis d' abord occupé de Lara  Twisted Evil
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 20
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 21
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 22
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 23

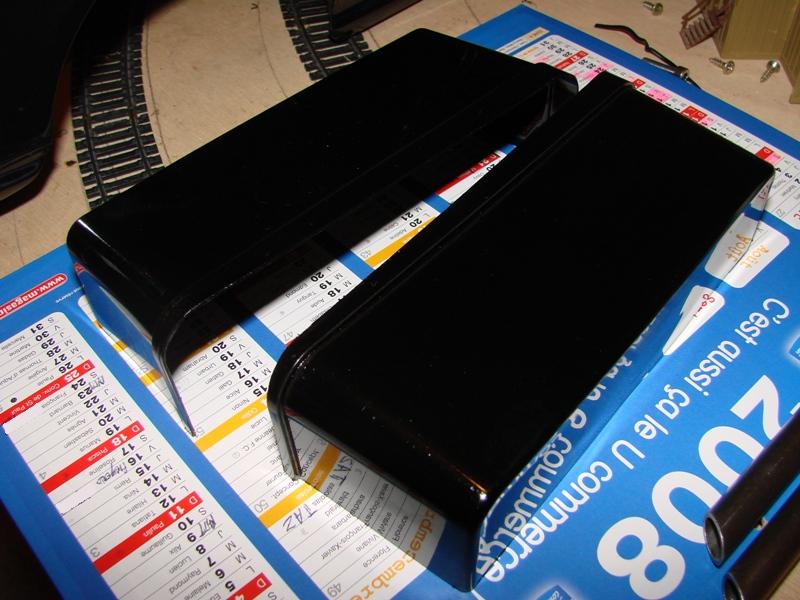

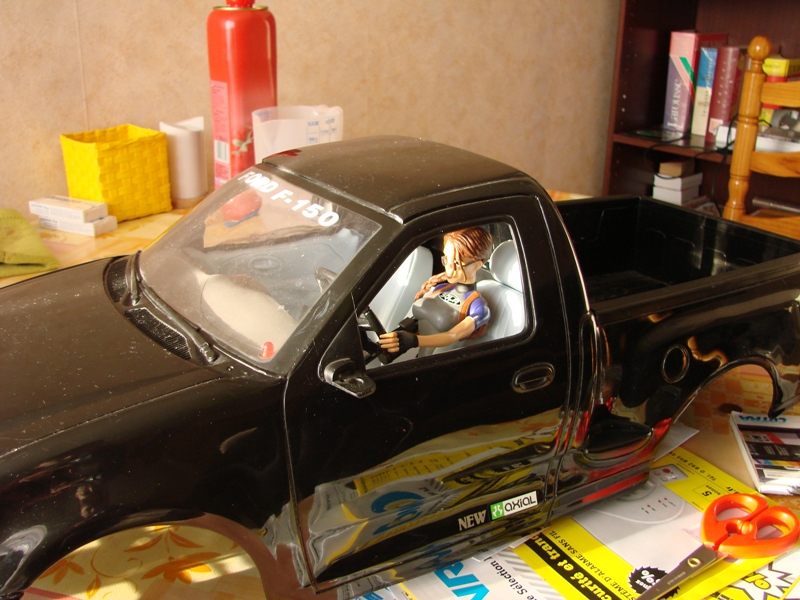

J'ai donc découpé le fond et confectionner des ailes avec un Tupperware pour éviter de frotter le fond de la benne avec les roues..
Puis collage de l'ensemble :
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 24
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 25
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 26








J'ai récupérer une boite de chocolat dont voici l'emballage :
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 34



J'en ai fait une caisse pour cacher les interrupteurs des options.
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 35
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 36






J'ai reçu mon ARTR qui aussitôt sorti du carton fut démonter.
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 40
Seul les éléments posé sur le carton ont été conservé. Ce qui est le long du mur, au fond, sera vendu.

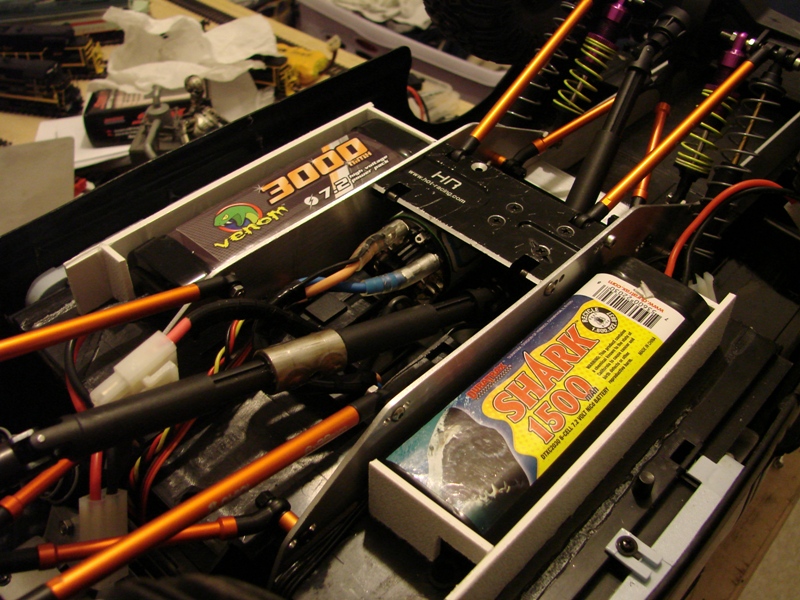

Une vu du dessous avec et sans les batteries.
La 3000 pour toute la partie radio commandée. La 1500 pour les options (lumières, bruiteur, clignotants ....)
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 41
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 42

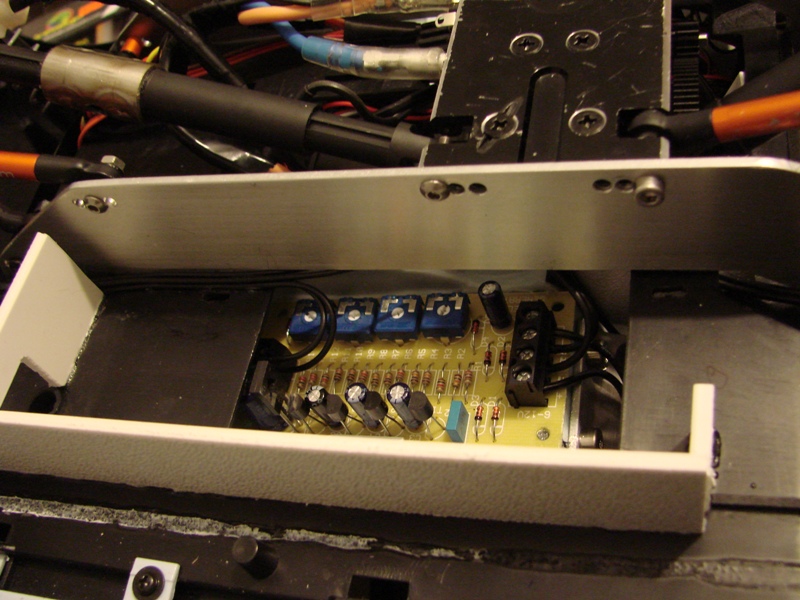

Détail du bruiteur caché sous le siège passager:
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 43





Suite a un test grandeur nature qui a confirmé mes pensés.
L'avant et l'arrière sont trop exposer au accros.


Voici quelques photos en condition:
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 47
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 48
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 49






J'ai donc retaillé un châssis avec les nouvelles données.
En haut le nouveau. En bas l'ancien châssis :
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 50

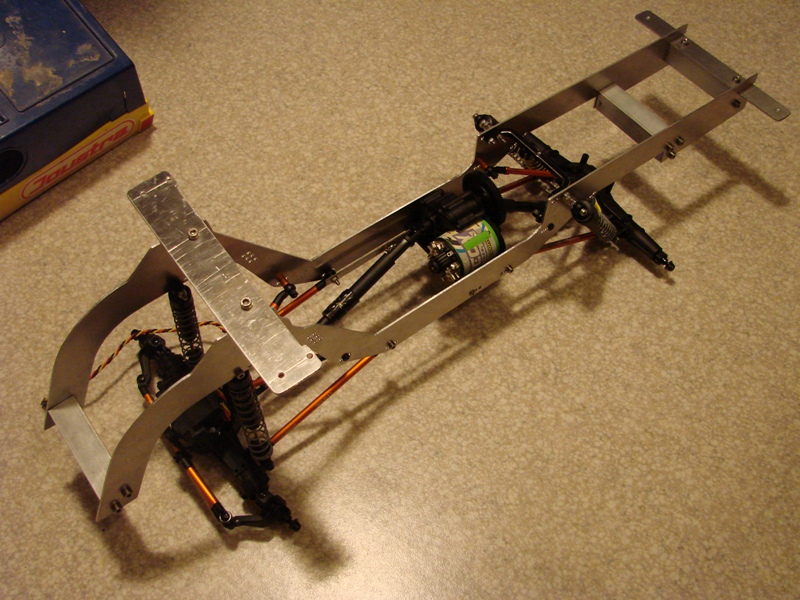

Une fois les éléments mécaniques montés :
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 51

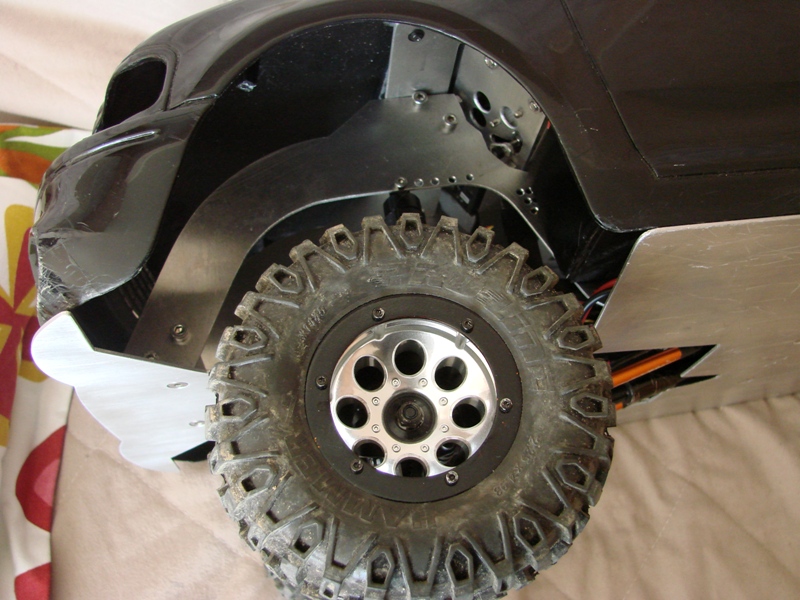

Monter avec les skis avant et arrière:
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 52
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 53
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 54




La décoration du tableau de bord :
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 30



Le mécanisme du volant :
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 31



Le volant tourner a droite puis a gauche (on aperçois les contacteur des clignotants)
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 32
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 33
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 55
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 56
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 57

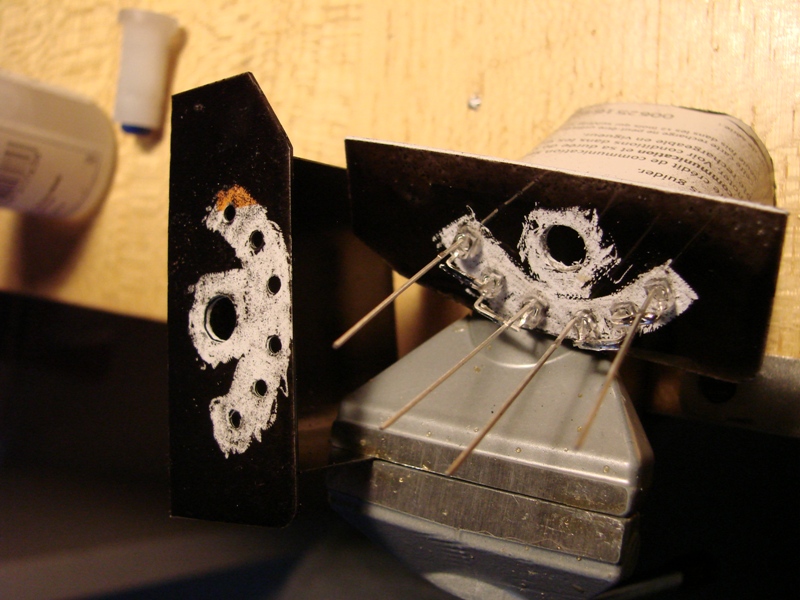

Les coulisses des phares et feux (avant soudure et branchements) :
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 62
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 63

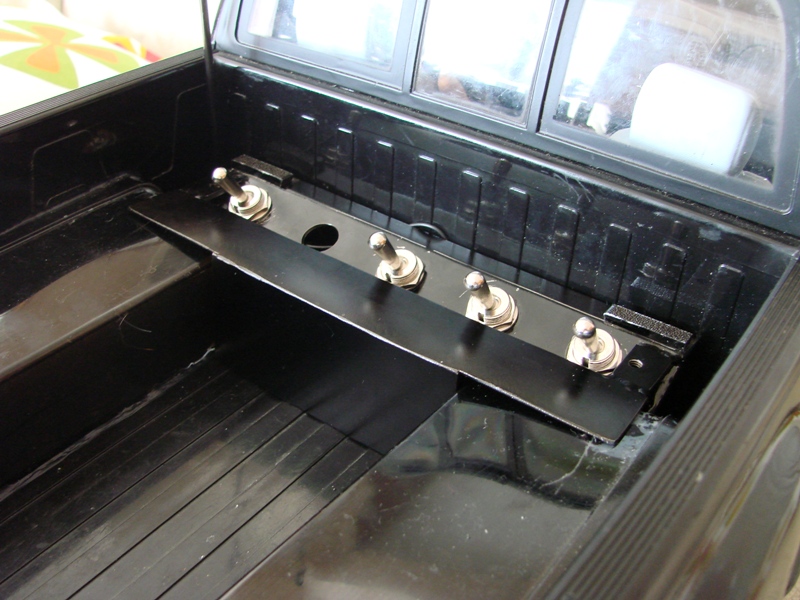

Le support interrupteur qui est recouvert de la caisse en bois :
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 64




Les photos de l'engin fini avec un petit pare-buffle.
Je l'ai fait rapidement pour voir. Je ne sait pas si il restera, si il évolueras ....
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 66
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 67
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 68

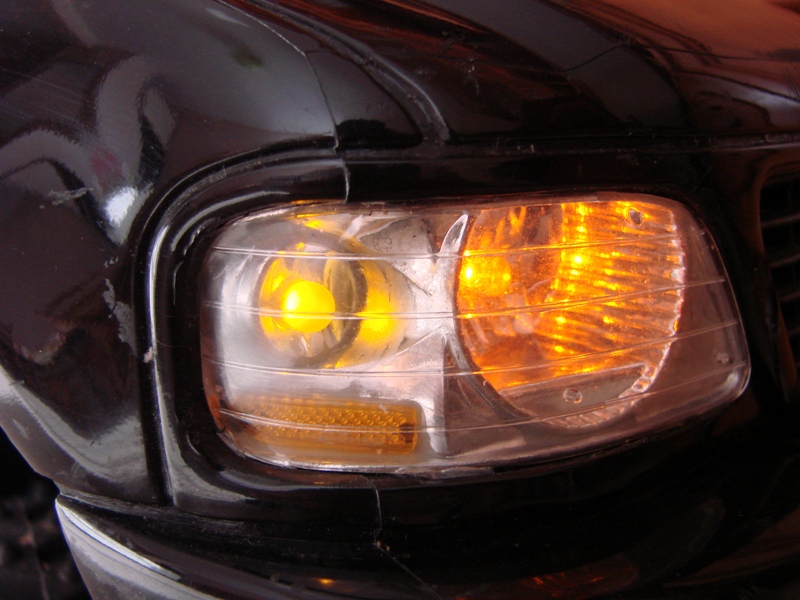

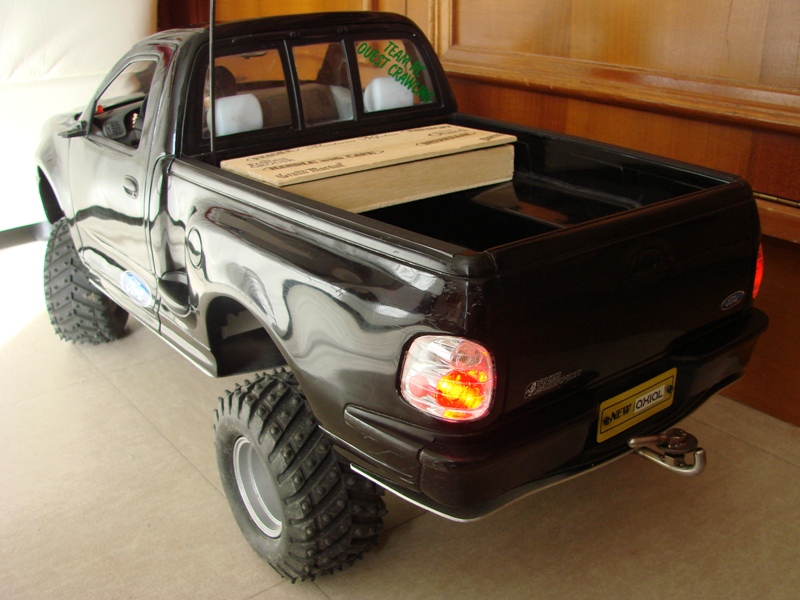

Voici enfin le Ford avec ses feux d'origine conforme au modele 1:1 .
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 100
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 101
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 102
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 103




Après l'arrivé du colis très attendu puis le montage (45 minutes)
voici les photos prisent dans l'appart .
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 112


J'ai brider les suspension.

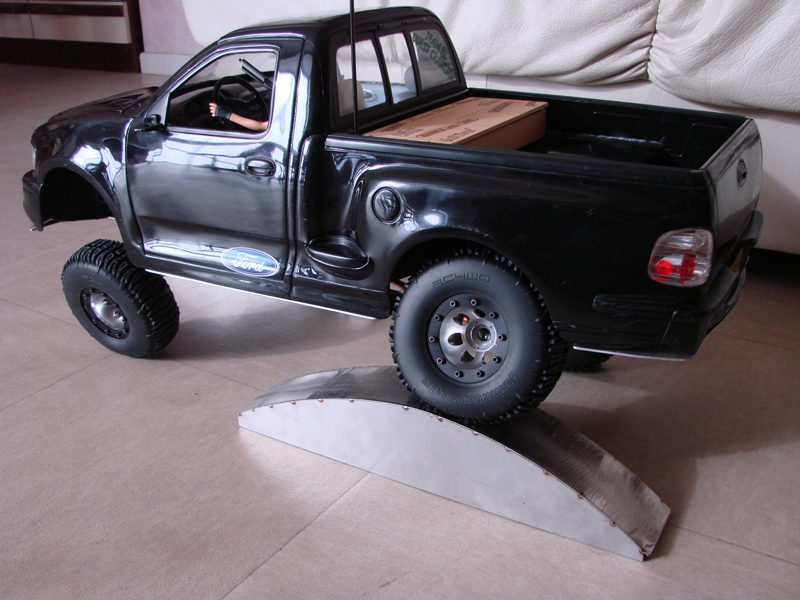

En débattement maxi maintenant j'ai ça (plus dans l'esprit scale) :
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 113

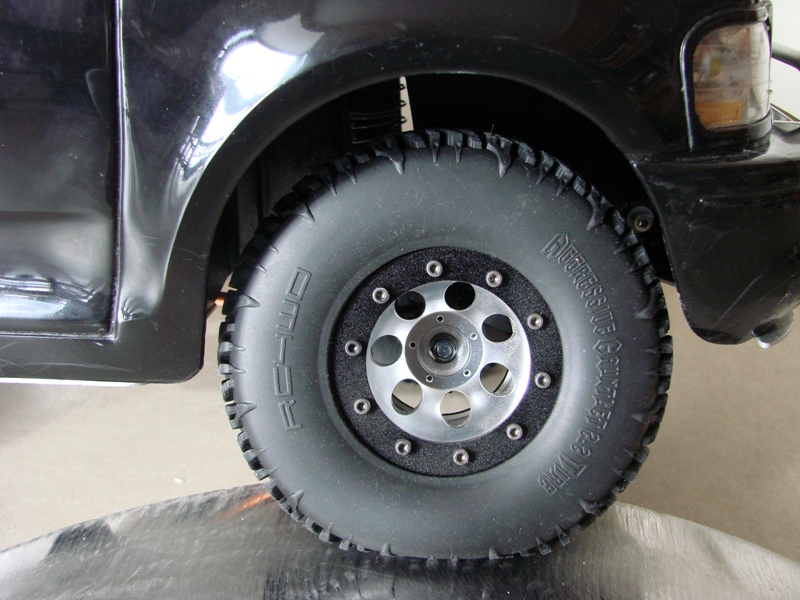

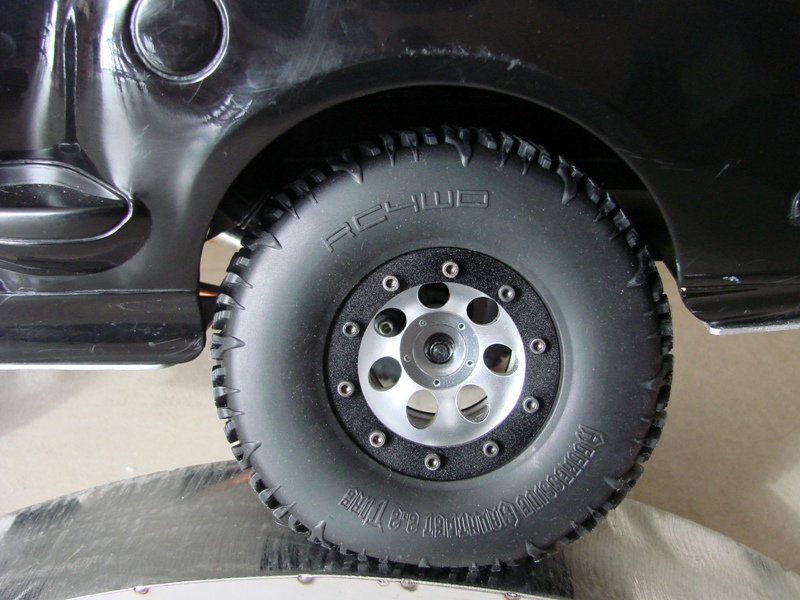

Les roues tombent bien dans les ailles (Oh les magnifiques jantes alu. Merci Regis):
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 114
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 115


Bien équilibré  :wink3:
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 116
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 117



Les roues sont a la bonne largeur. Conforme au Ford échelle 1.
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 118





Pour le Ford je trouvait que le pont avant donnait des signes de faiblesses.
J'ai donc fait un (petit) renfort :
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 133
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 134









Mécanique phase 2 :
Lors d'une sortie il avait du mal a tracter 15 kilos
Je me suis rappeler que j'avais mis de coté ça :

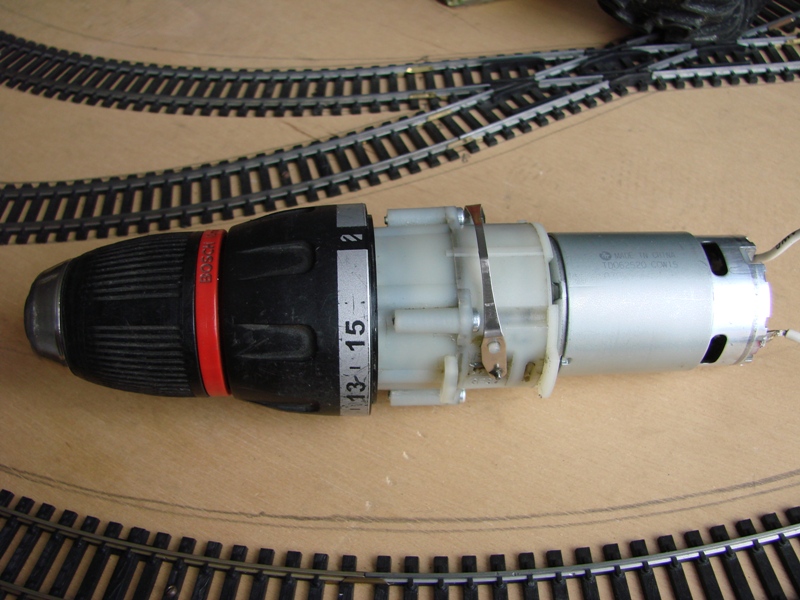

[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 154
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 155
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 156

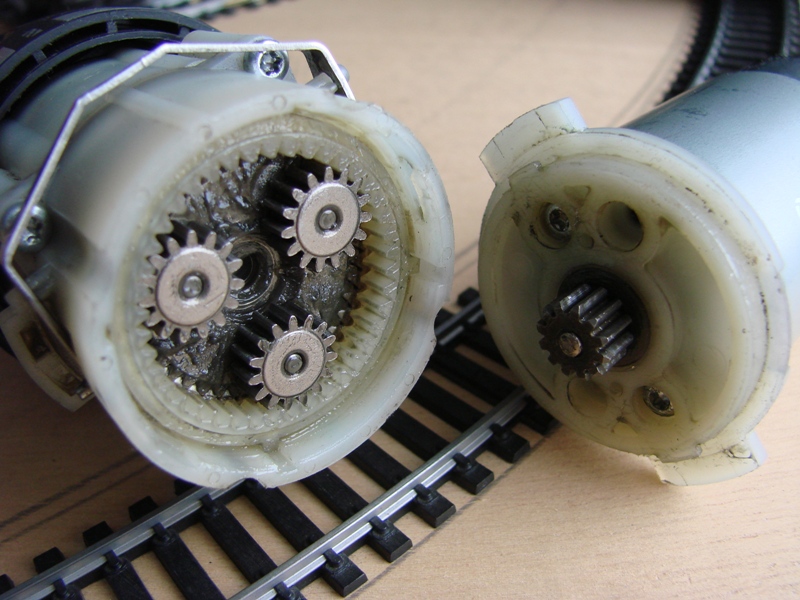

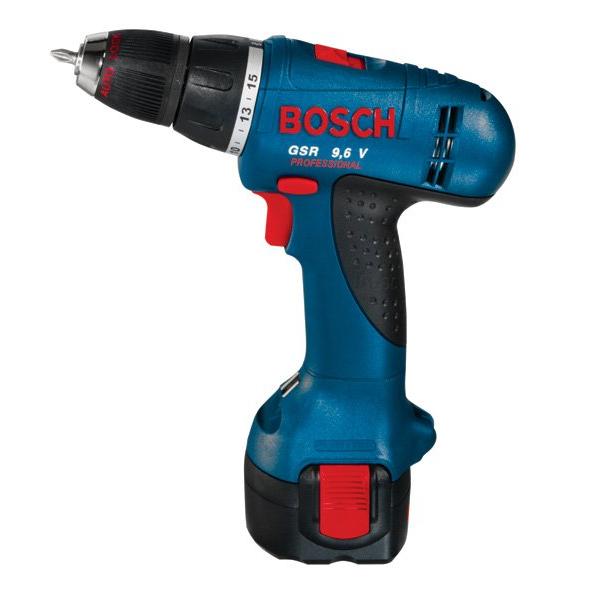

La donneuse:
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 157




La pièce essentiel:
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 160




Dévisser le mandrin :

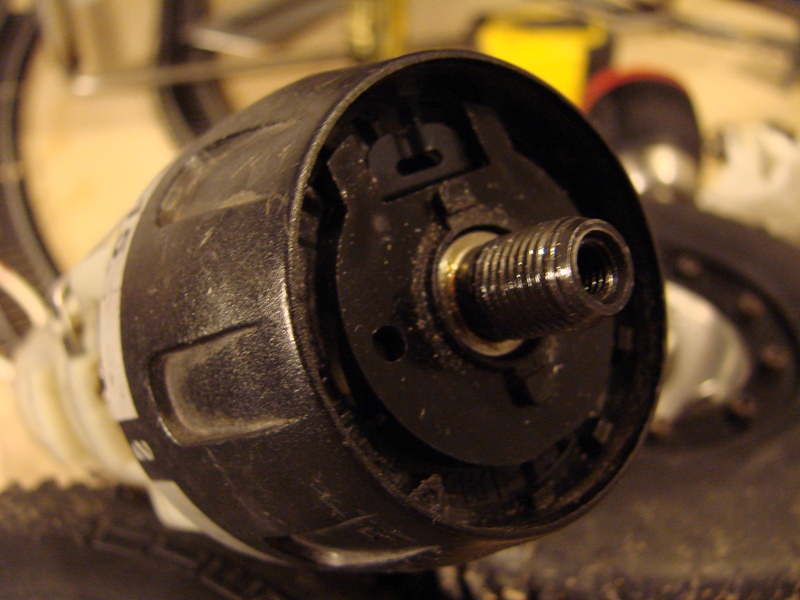

[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 161

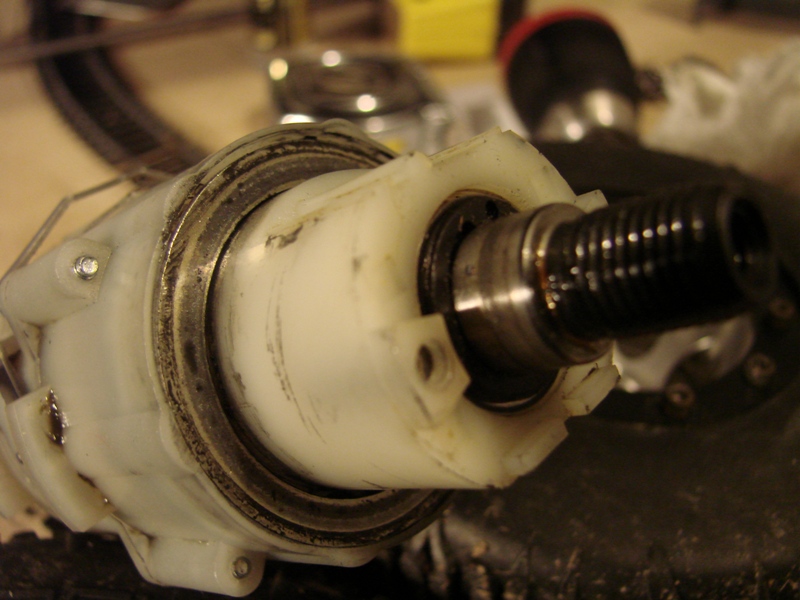

Démontage du système de serrage au couple :
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 162
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 163
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 164
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 165
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 166
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 167




Dans la bague de réglage récupérer la partie intérieur. Là a droite:
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 169




Remonter en commençant par la pièce récupérer :
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 170
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 171
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 172
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 173

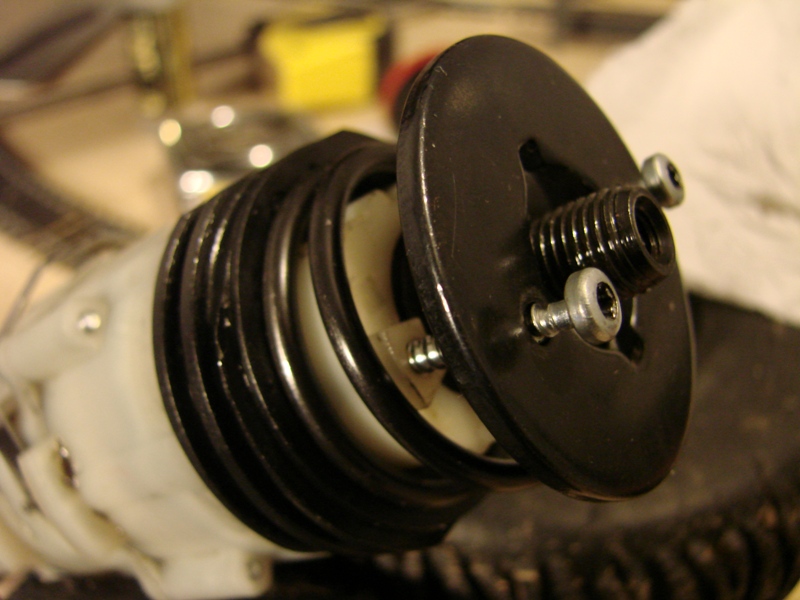

L'ensemble près a être installer. Le débrayage au couple est donc maintenant inopérant :
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 175




J'ai simplement percé le milieu pour faire un trou lisse de 5 et y mettre mon rond parfaitement centré.
Puis j'ai souder au Tig l'ensemble.

[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 181




Soudure d'un rond de 5 a l'emplacement du mandrin et montage :
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 177
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 178
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 179
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 180





Passage du servo sur le chassis et montage d'une barre Panhard:

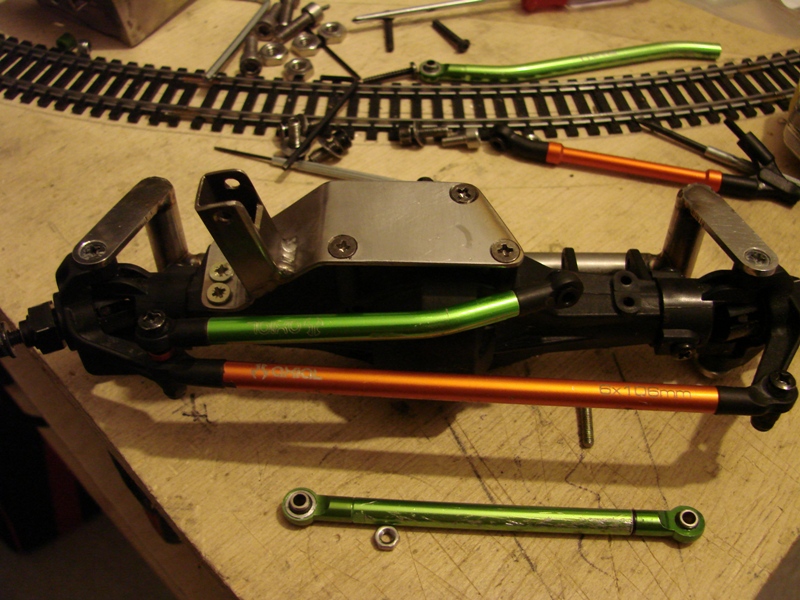

Le support de la barre sur le pont :
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 182



Le suport de la barre sur le chassis souder a la fixation du servo de direction:
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 183



Le tirant central (troisieme lien) :
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 184



Une fois monter :
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 185
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 186




Voici l'engin en roulage:

[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 19
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 09
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 15









Mécanique phase 3 :
Le moteur de perceuse étant extrêmement gourmand et lourd.
J'ai repris l'idée de mon 8x8, sois deux moteur 55 tours sur une trans Axial.

[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 192



On commence par tout virer.  Very Happy
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 194
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 195

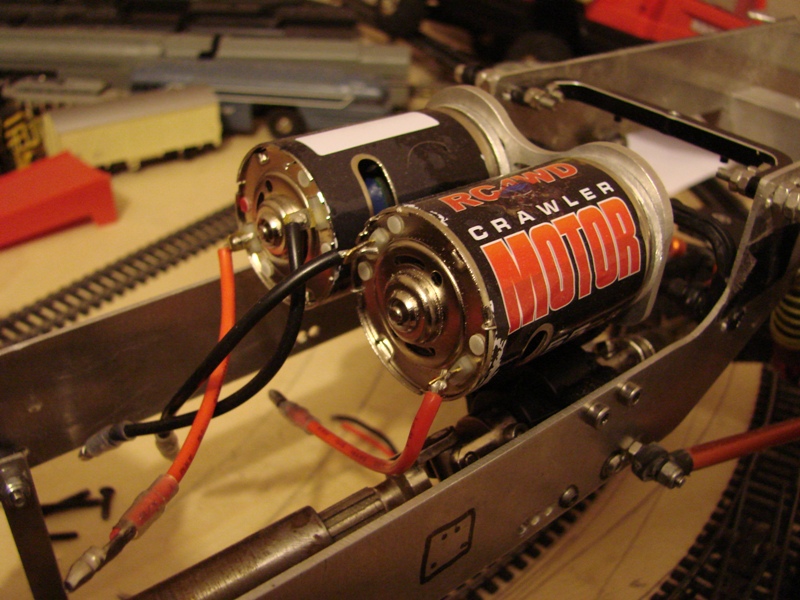

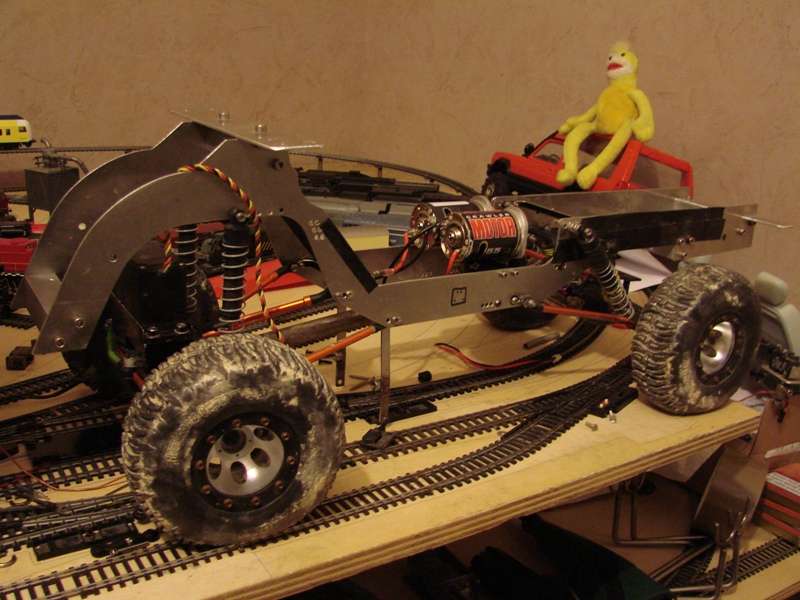

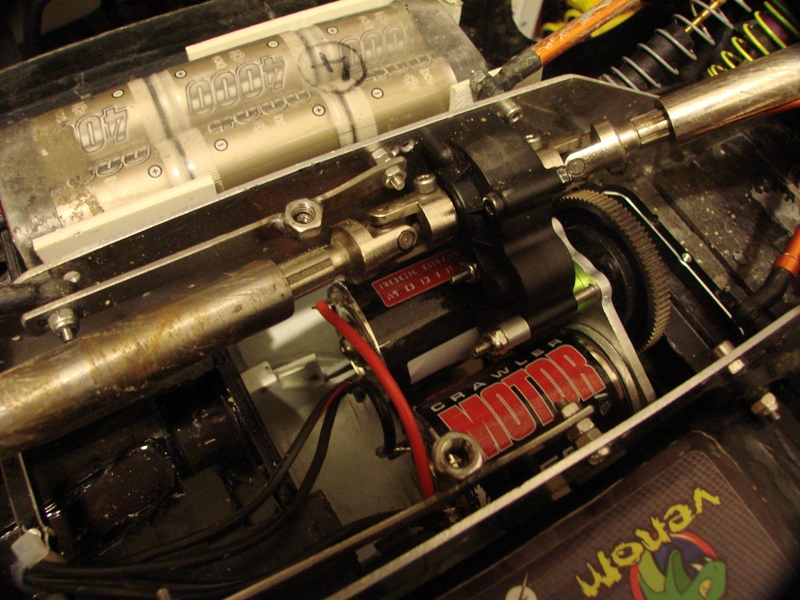

Installation de la boite de transfert et des moteurs sur le châssis.
Au passage le servo de direction a retrouver sa place sur le pont qui est redevenu guider normalement par 4 liens.
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 196
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 197

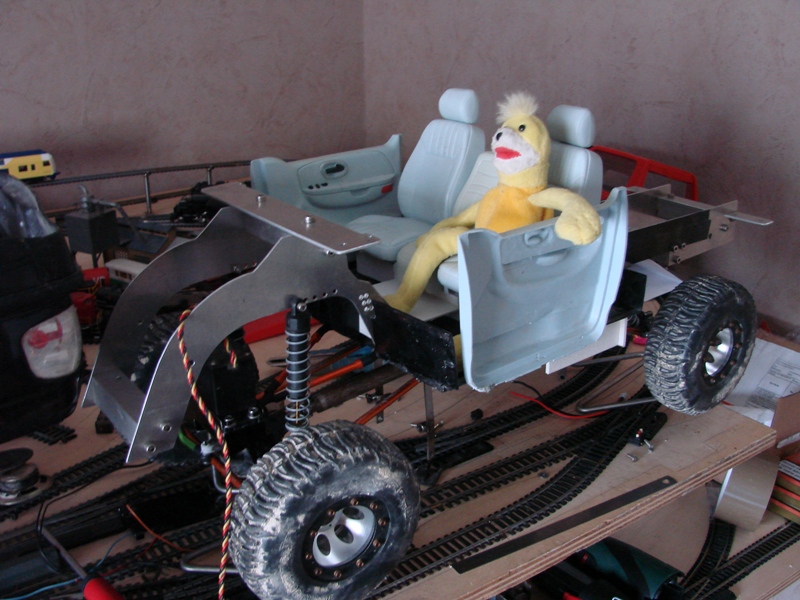

Modification des sièges pour passer les moteurs. Découpe au plus prêt de l'assise et rehausse de 18mm .
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 198
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 199
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 200

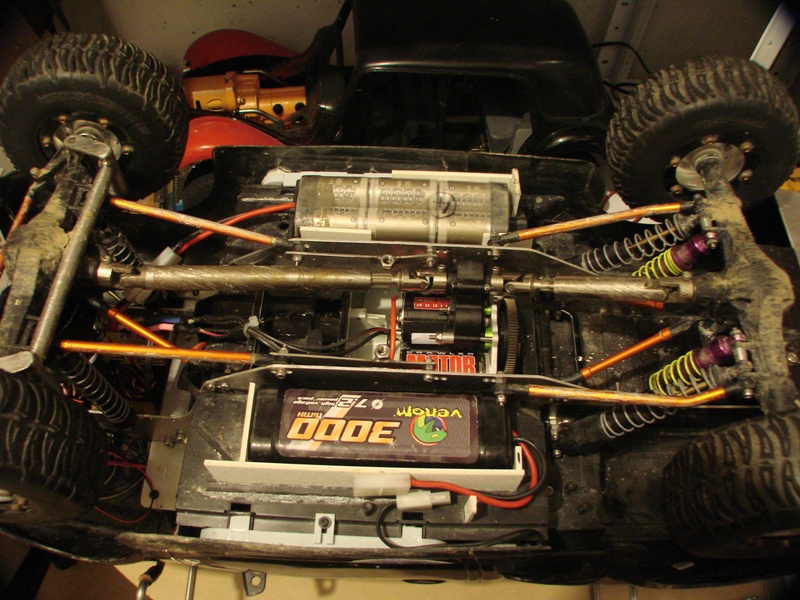

Les accus en place, prêts pour son premier run d'essai.
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 201
[Axial AX10 ARTR] Ford F-150 New-Bright 1/7 202

Wink


Dernière édition par Nicolas le Sam 17 Nov - 14:56, édité 1 fois
