Proto Crawler Home made V.2 - 2009

Aller en bas

Proto Crawler Home made V.2 - 2009 Empty Proto Crawler Home made V.2 - 2009

Message  Nicolas le Dim 6 Aoû - 13:33

Salut.


Voici la réalisation de mon Crawler 98 % maison.
Le chantier a débuté en Juin 2009.



La donneuse de pièces. Une brave Thunder Tiger (SSR ou SSK) n’ayant fait aucun mal.
Proto Crawler Home made V.2 - 2009 001



En cliquant ici vous verrez ce que j'ai pris comme pignons pour mon projet

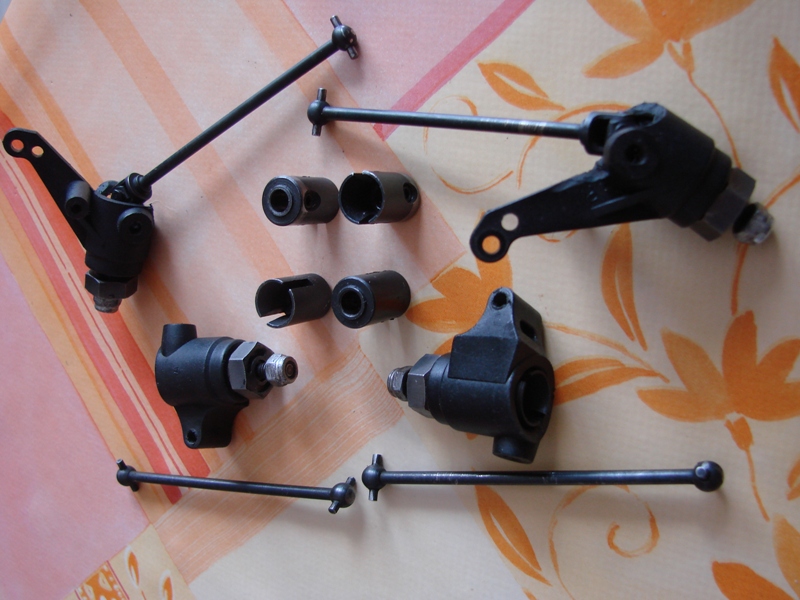

Plus les seules pièces de la vieille RC dont j’ai besoin :
Proto Crawler Home made V.2 - 2009 002

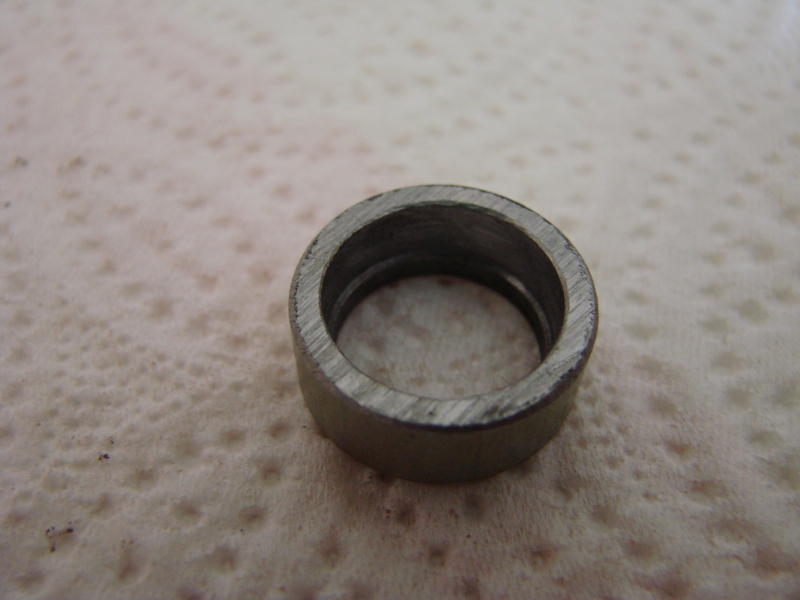

Ensuite j’ai alésé l’intérieur de 4 tube de 18 ep3 (long 6) qui serviras à maintenir un roulement 5x13x4 :
Proto Crawler Home made V.2 - 2009 003

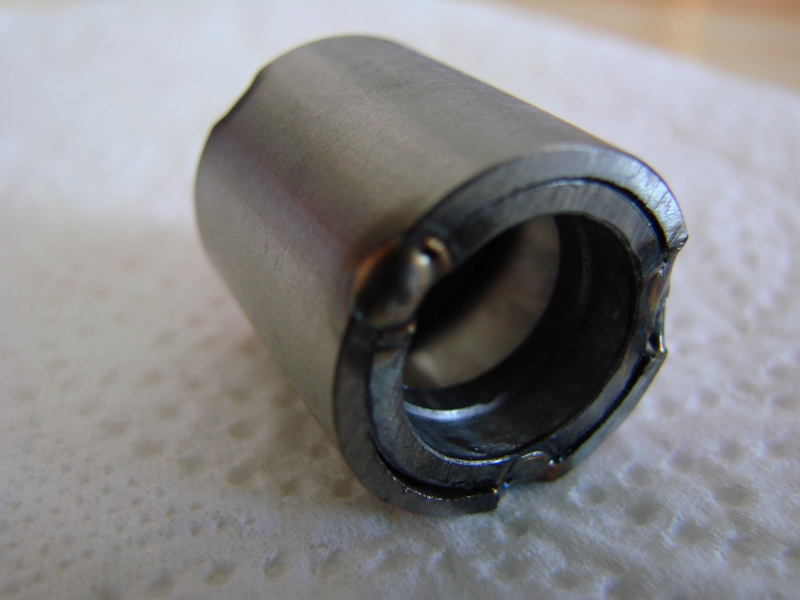

Puis j’ai placé deux ce ces tubes aux extrémités d’un tube de 20 ep 1 que j’ai ensuite ouvert pour passer mon pignon :
Proto Crawler Home made V.2 - 2009 004
Proto Crawler Home made V.2 - 2009 005
Proto Crawler Home made V.2 - 2009 006
Proto Crawler Home made V.2 - 2009 007





Proto Crawler Home made V.2 - 2009 007-a

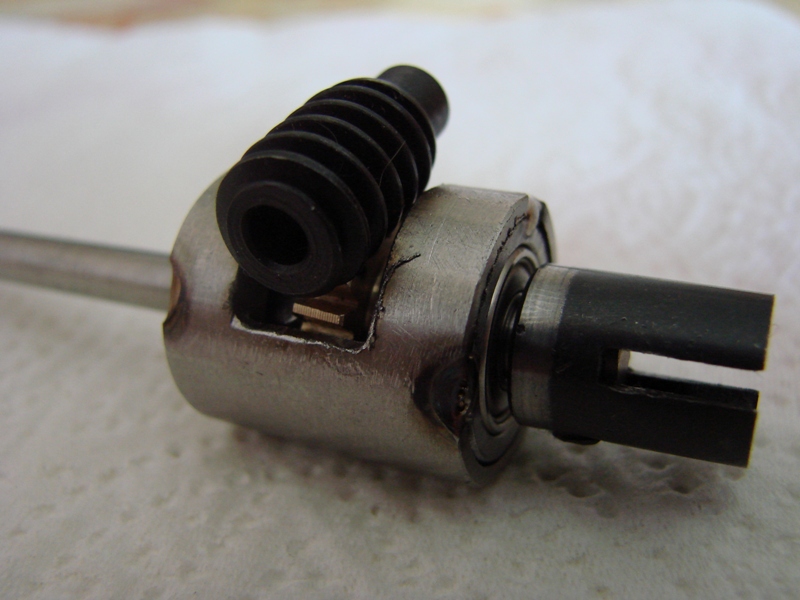

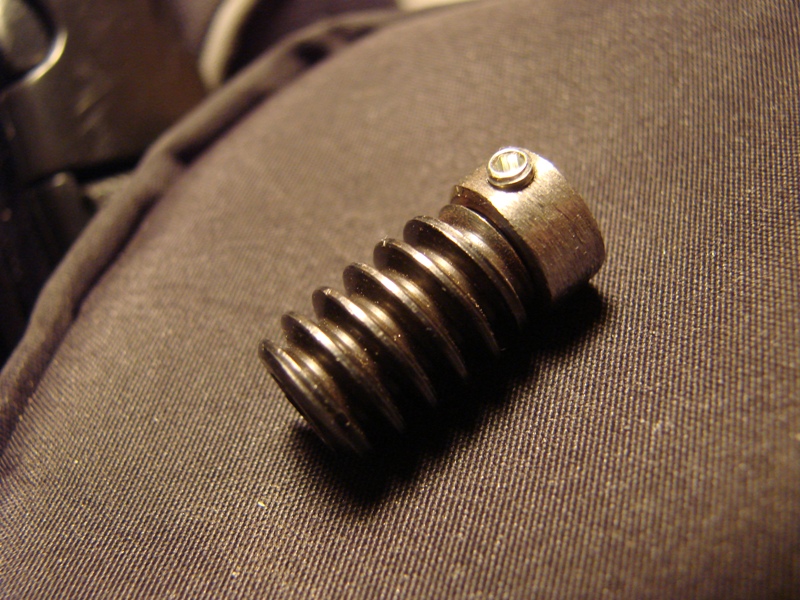

La vis sans fin a été réaléser a 5.1 pour y passer mon arbre de 5 puis j'ai mis une vis pointeau après avoir recharger la partie lisse .





Proto Crawler Home made V.2 - 2009 007-b
Le pignon a été fendu pour y passer une goupille.

D'origine ces deux éléments n'ont rien de prévu pour les solidariser a leur axe respectif. Bizarre

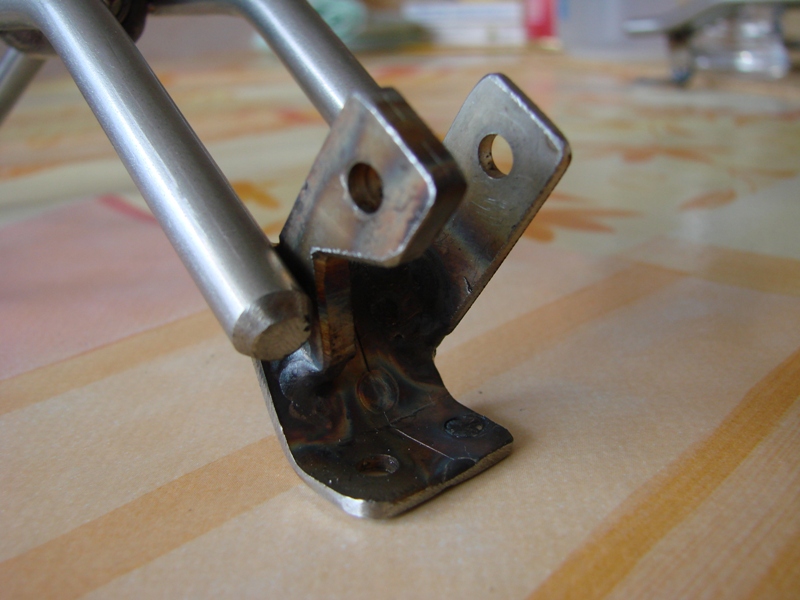

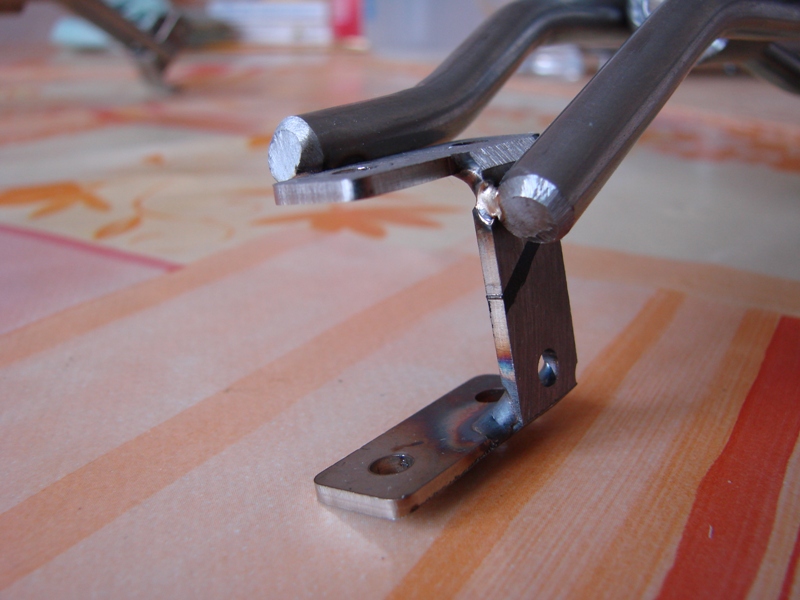

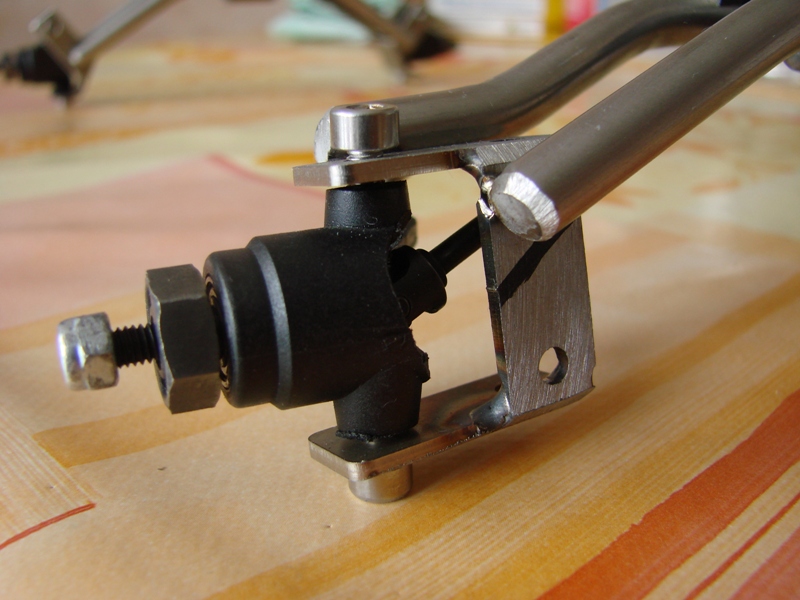

Fabrication des portes moyeux avant et arrières:
Proto Crawler Home made V.2 - 2009 008
Proto Crawler Home made V.2 - 2009 009
Proto Crawler Home made V.2 - 2009 010
Proto Crawler Home made V.2 - 2009 011




Réalisation du châssis avec beaucoup de temps d’ajustement et de redressage après soudure des ponts:
Proto Crawler Home made V.2 - 2009 012
Proto Crawler Home made V.2 - 2009 013

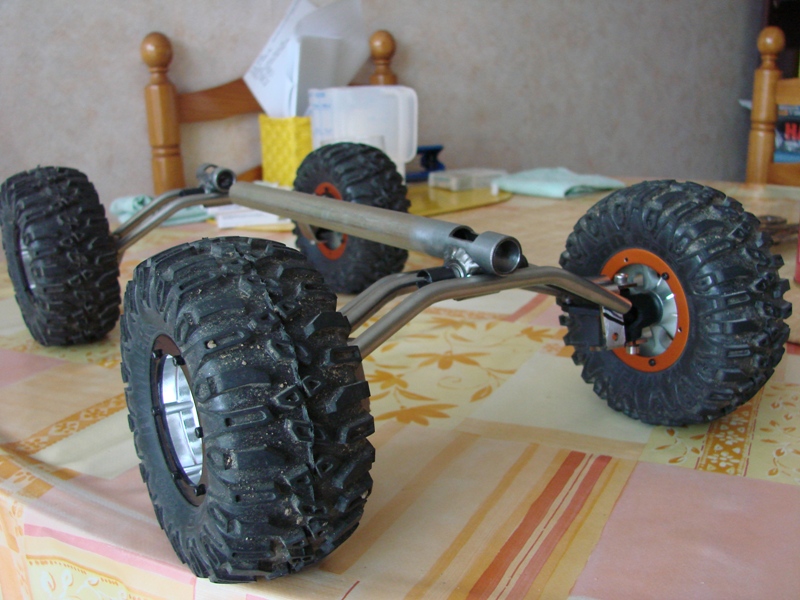

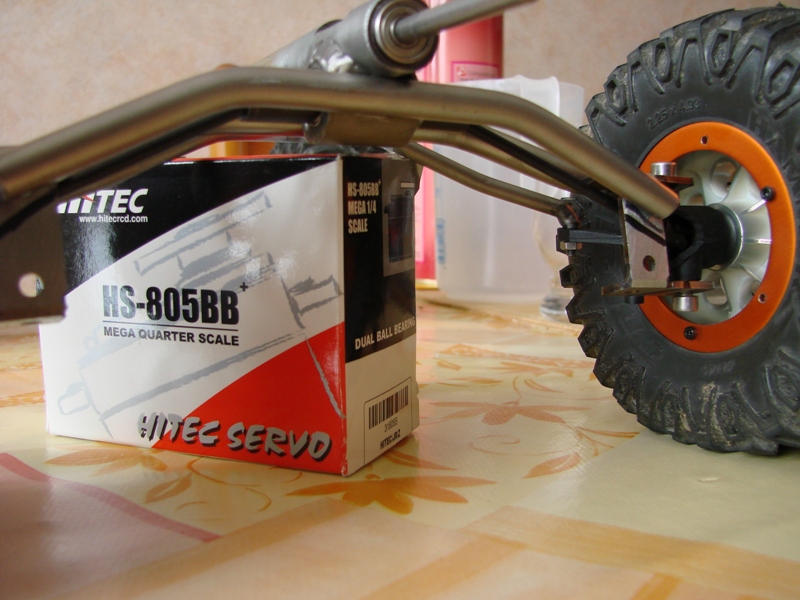

L’allure de l’engin a ce stade (La boite du servo 1/5 est là juste pour donner une idée de taille) :
Proto Crawler Home made V.2 - 2009 016
Proto Crawler Home made V.2 - 2009 017

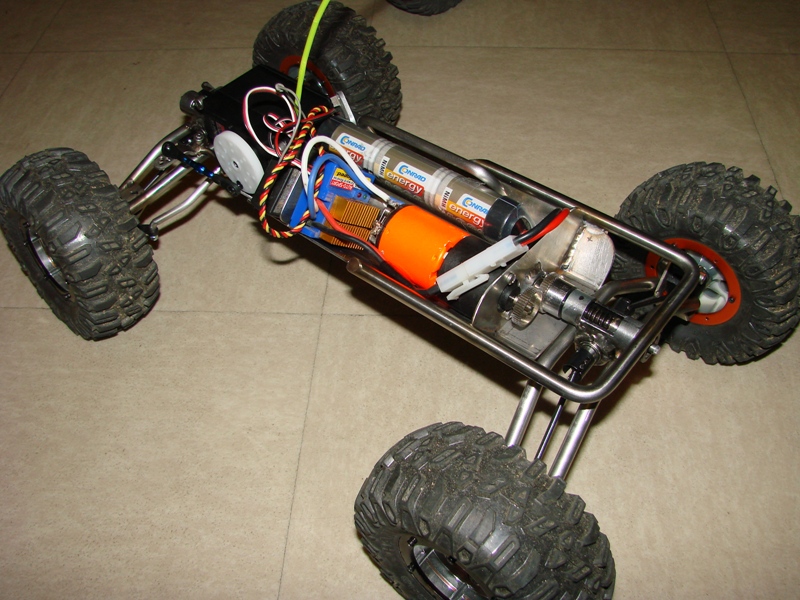

Une idée de l’implantation électrique :
Proto Crawler Home made V.2 - 2009 019

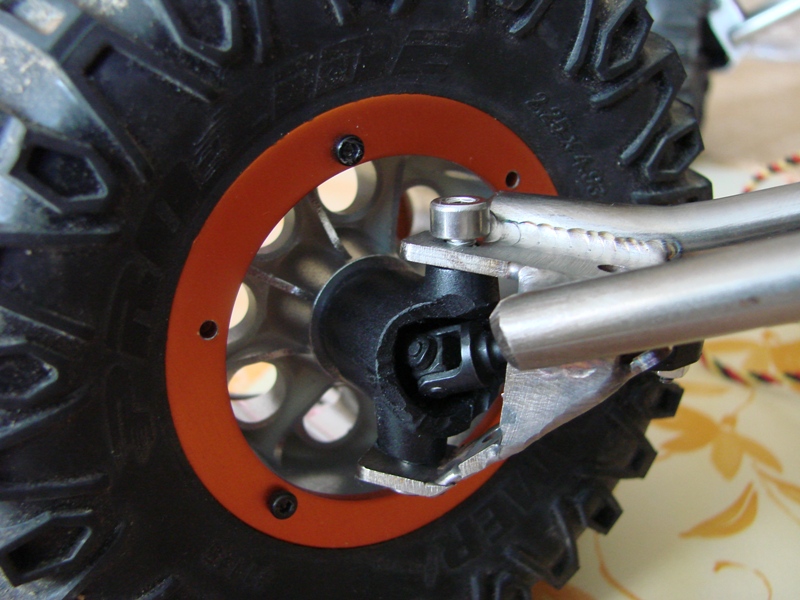

Modification des portes pivots avant qui était trop proéminent a mon gout :
Proto Crawler Home made V.2 - 2009 020




Début de la direction :
Proto Crawler Home made V.2 - 2009 021

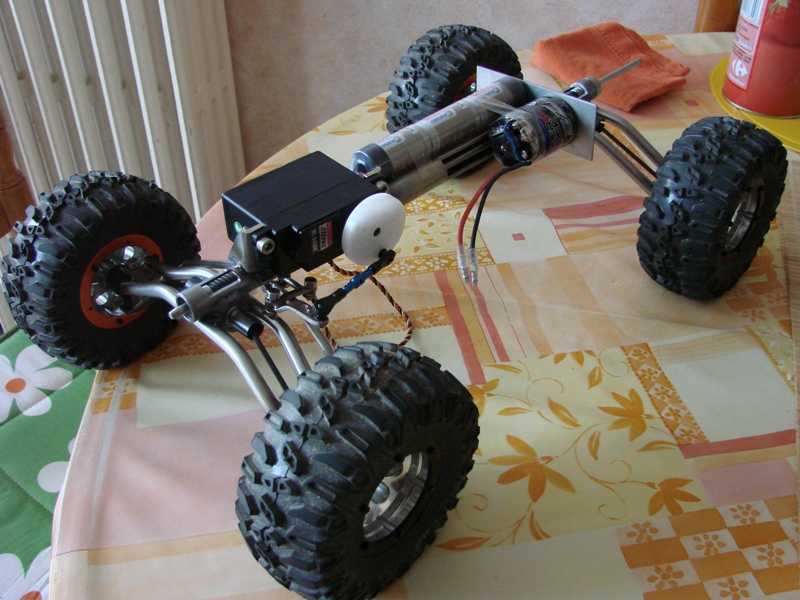

Positionnements des éléments au scotch :
Proto Crawler Home made V.2 - 2009 022
Proto Crawler Home made V.2 - 2009 023





La direction j'ai essayer de faire au plus direct.
Mais j'ai eu des soucis.
J'ai été obliger de rajouter une biellette pour éviter un point dur.

Avant / Après :
Proto Crawler Home made V.2 - 2009 024
Proto Crawler Home made V.2 - 2009 025

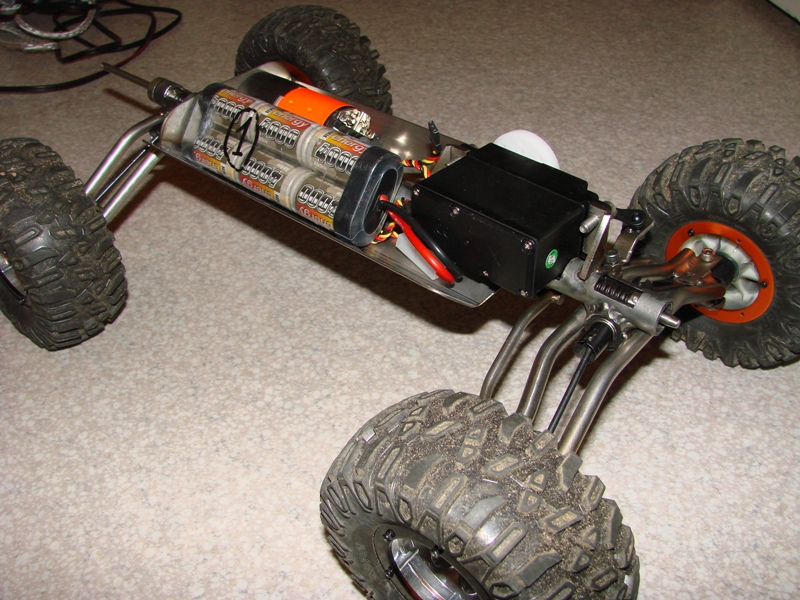

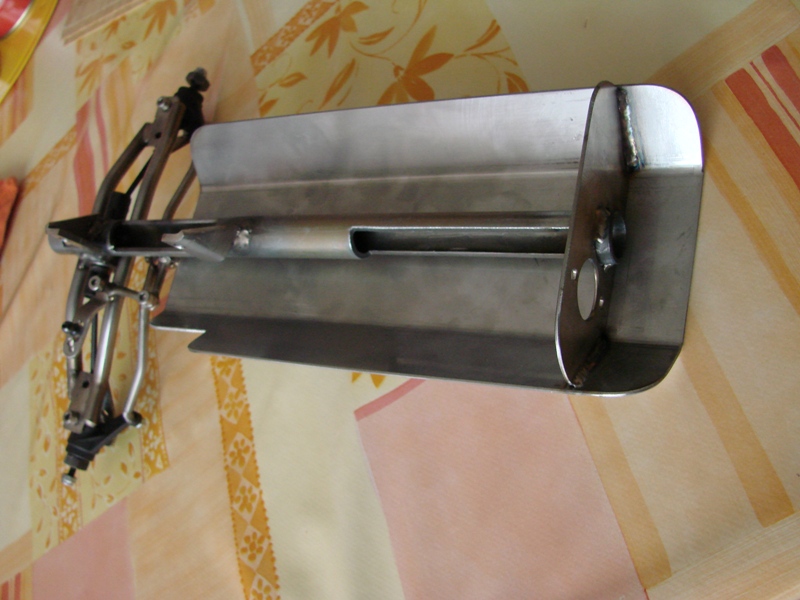

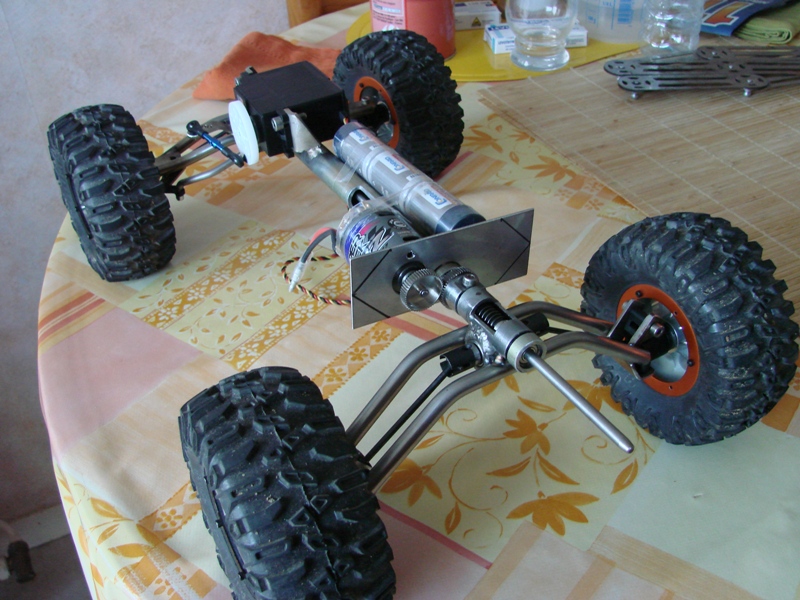

Installation de la tôle du châssis et de fixation moteur :
Proto Crawler Home made V.2 - 2009 026

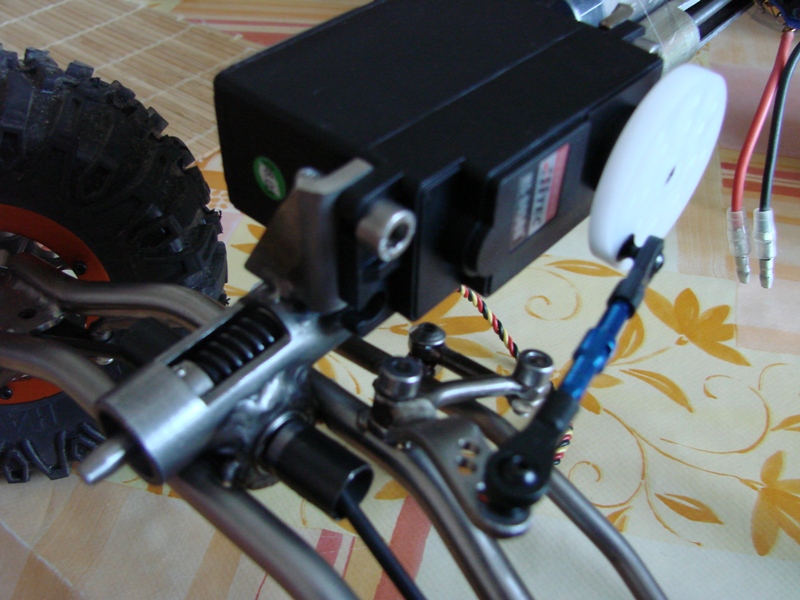

Gros plan sur l'emplacement du servo.
Pour abaisser le CdG il est incruster dans la poutre centrale :
Proto Crawler Home made V.2 - 2009 027

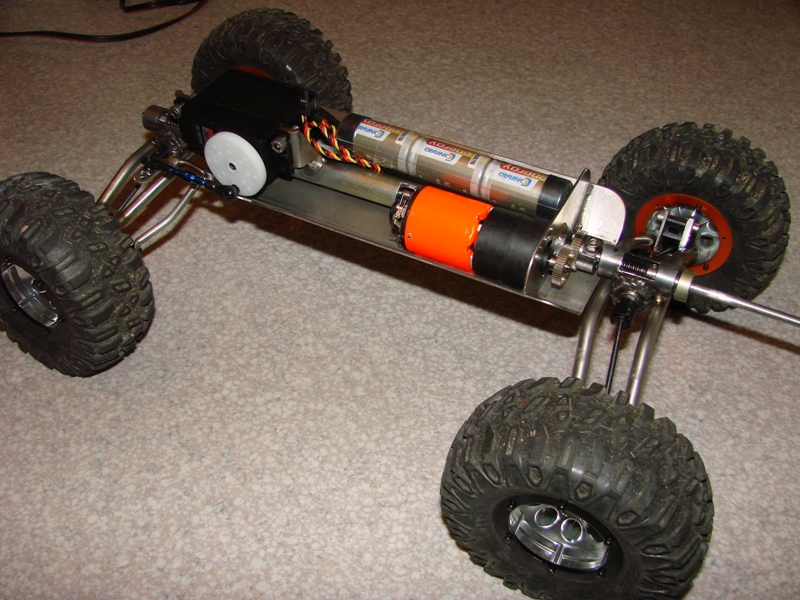

Une fois les éléments (encore) remonter a blanc pour voir les prochaine modifs.
Avec un Integy 55 Tours couplé a un réducteur Graupner 1:3 :
Proto Crawler Home made V.2 - 2009 028
Proto Crawler Home made V.2 - 2009 029
Proto Crawler Home made V.2 - 2009 030



Proto Crawler Home made V.2 - 2009 031
Proto Crawler Home made V.2 - 2009 032
Proto Crawler Home made V.2 - 2009 033
Proto Crawler Home made V.2 - 2009 034

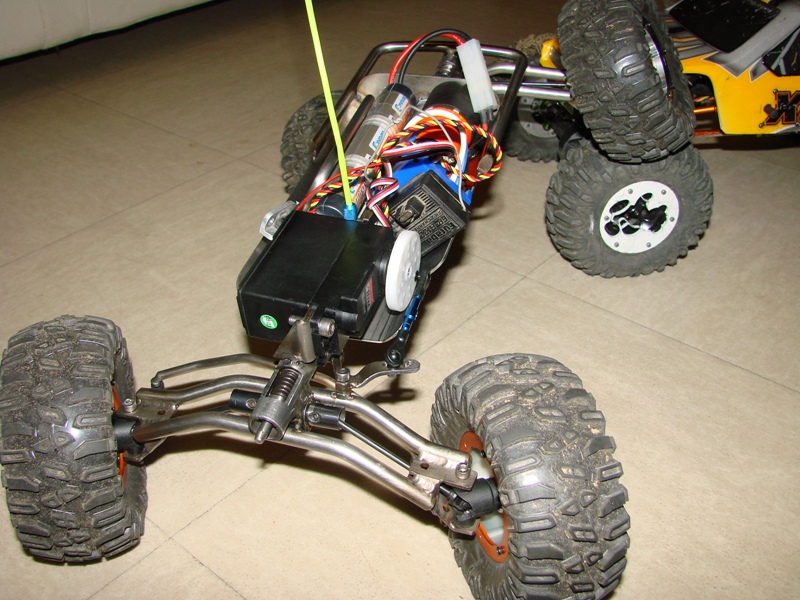

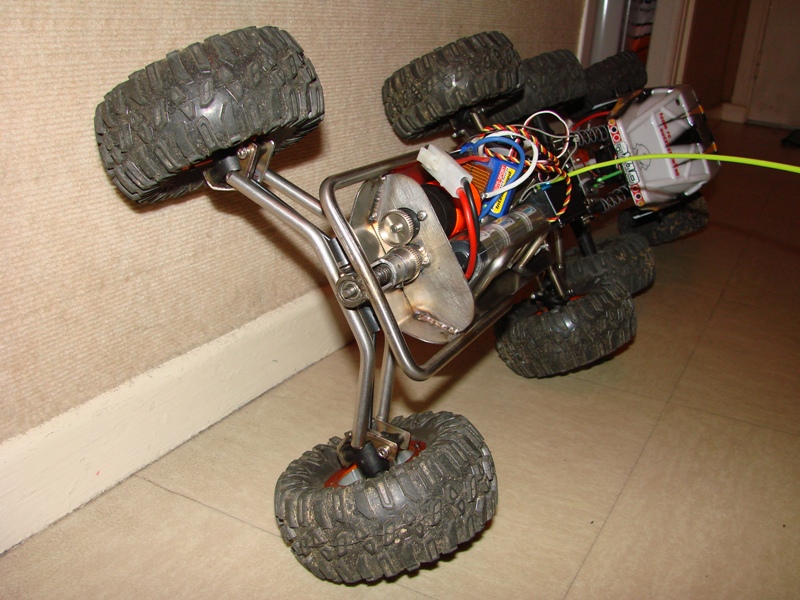

En équilibre sur deux roues:
Proto Crawler Home made V.2 - 2009 035

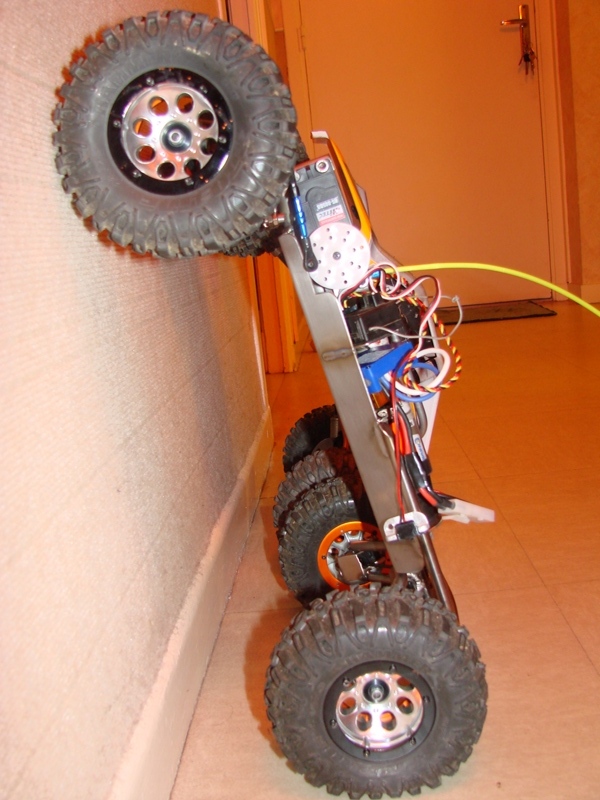

Test d'inclinaison maxi accompagné de l' ARTR:
Proto Crawler Home made V.2 - 2009 036
Proto Crawler Home made V.2 - 2009 037

Correct pour un engin tout ferraille de 3 kilo  ( l'ARTR fait 2,50 kg)  :wink3:



Après plusieurs essai j'ai enlever le réducteur Graupner pour passer par une simple réduction pignon/couronne :
Proto Crawler Home made V.2 - 2009 039




Pour ça j'ai du modifier un peu le dessous du châssis :
Proto Crawler Home made V.2 - 2009 040

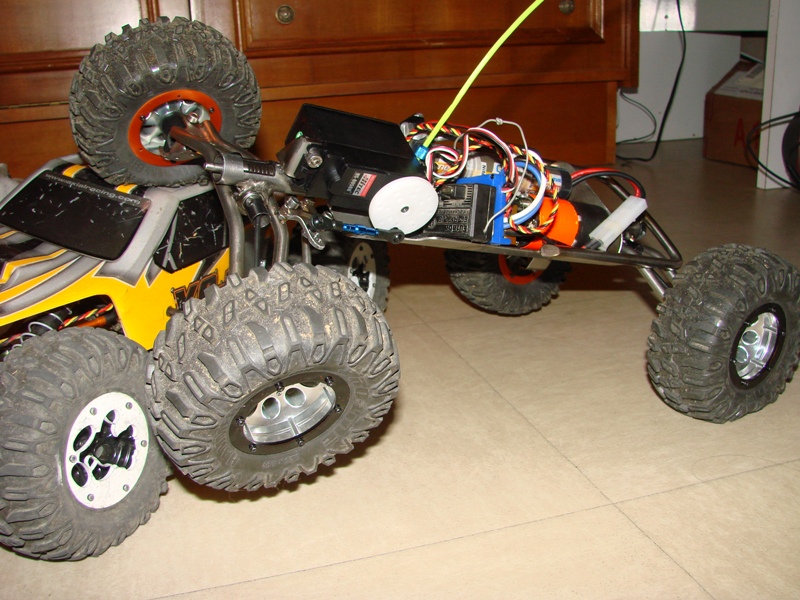

Quelques photos avec carro pour comparer avec un AX10 :
Proto Crawler Home made V.2 - 2009 041
Proto Crawler Home made V.2 - 2009 042
Proto Crawler Home made V.2 - 2009 043
Proto Crawler Home made V.2 - 2009 044

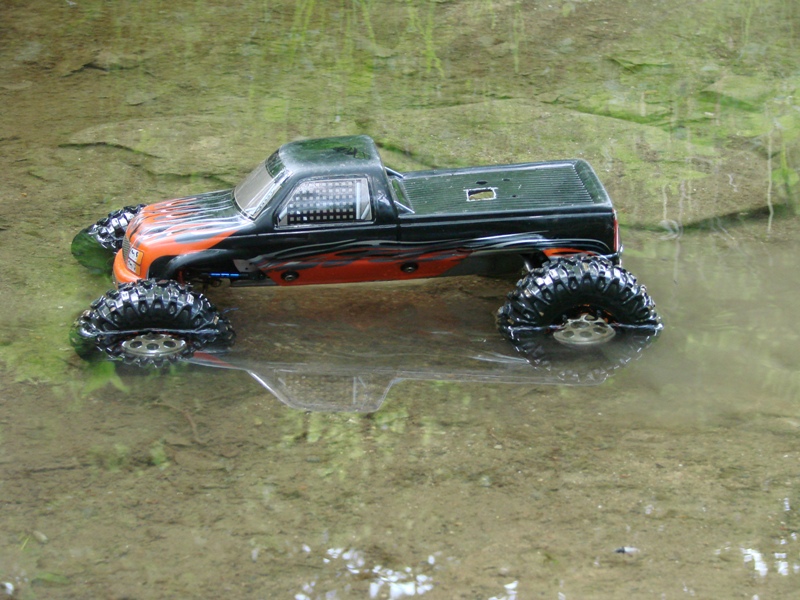

Quelques photos en situation :
Proto Crawler Home made V.2 - 2009 045
Proto Crawler Home made V.2 - 2009 046
Proto Crawler Home made V.2 - 2009 047
Proto Crawler Home made V.2 - 2009 048





Sa vidéo de construction et ses premiers tours de roues :







Ses premiers test de crawling en video :









Ce projet est arrivé a sa fin sans réel succès.

J'ai récupérer les moyeux et récupérer leurs support en découpant le chassis.
Donc ce proto est mort.

Le fait d'utiliser des vis sans fin était le point faible de l'engin.
Une fois que j'avais trouver la bonne motorisation c'est les vis sans fin qui ont lâcher suite a un effort trop important. Effort largement passable avec un AX10 d'origine.


D'ici peut vous verrez la version 3 de mon idée de proto Full Inox dans un nouveau post.



A bientôt
