Message  Nicolas le Jeu 7 Mar - 15:36

Salut.
Nouveau projet de fous : Faire un engin roulant pouvant trialiser un minimum.

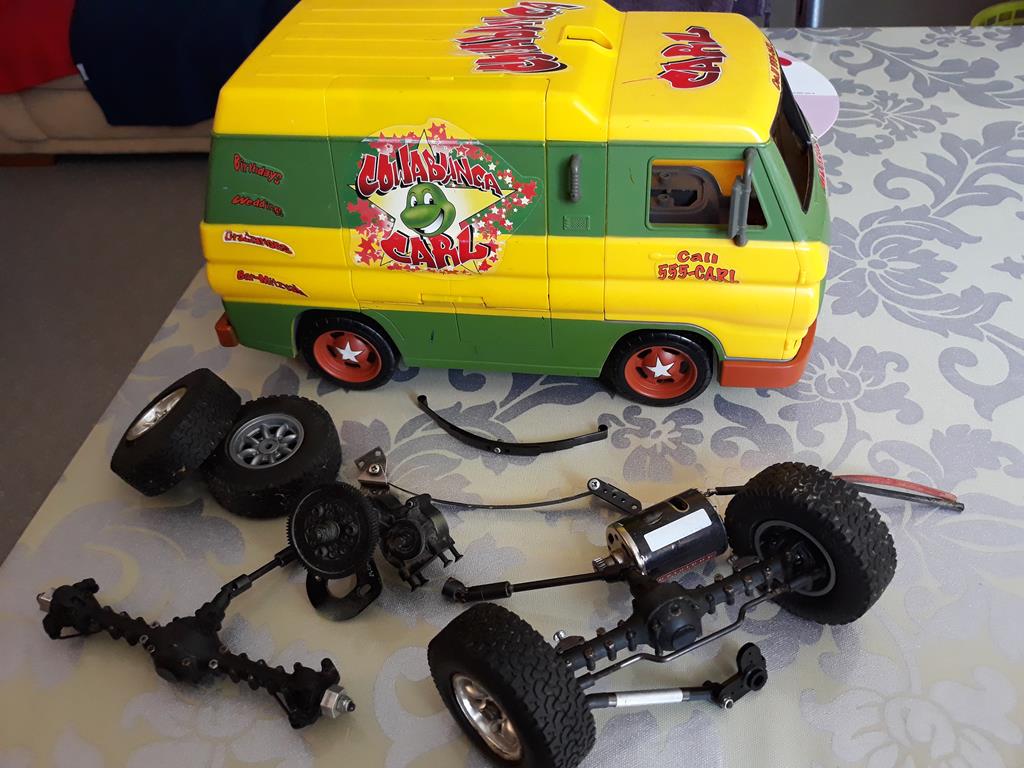

Voici les pièces du challenge :
Dodge A100 4x4 - Pont SDI et trans axial 001

Dodge A100 4x4 - Pont SDI et trans axial 002


-Carrosserie Dodge A100 Tortue Ninja difficilement trouvable (donc ne pas merder)
-pont SDI
-Cardan SDI re-coupable
-Lames de suspension Tamiya
-Boite de réduction Axial scx10
-Boite de transfert RC4WD (non visible sur les photos)
-Moteur 45t
-Châssis Kyosho Chevy 4X4

+ beaucoup d'imagination et une imprimante 3D



Dodge A100 4x4 - Pont SDI et trans axial 3396141370


Dernière édition par Nicolas le Jeu 14 Mar - 12:23, édité 1 fois

_________________
La vie c'est comme une boite de chocolat.
Ca dure moins longtemps chez les gros.
Nicolas
Nicolas

Messages : 1580
Date d'inscription : 04/04/2017
Age : 43
Localisation : Angers (49)

Revenir en haut Aller en bas

Dodge A100 4x4 - Pont SDI et trans axial Empty Re: Dodge A100 4x4 - Pont SDI et trans axial

Message  Dédé33 le Jeu 7 Mar - 17:07

Hâte de voir la suite Dodge A100 4x4 - Pont SDI et trans axial 2751045274
Dédé33
Dédé33

Messages : 92
Date d'inscription : 02/03/2019

Revenir en haut Aller en bas

Dodge A100 4x4 - Pont SDI et trans axial Empty Re: Dodge A100 4x4 - Pont SDI et trans axial

Message  Nicolas le Jeu 7 Mar - 18:09

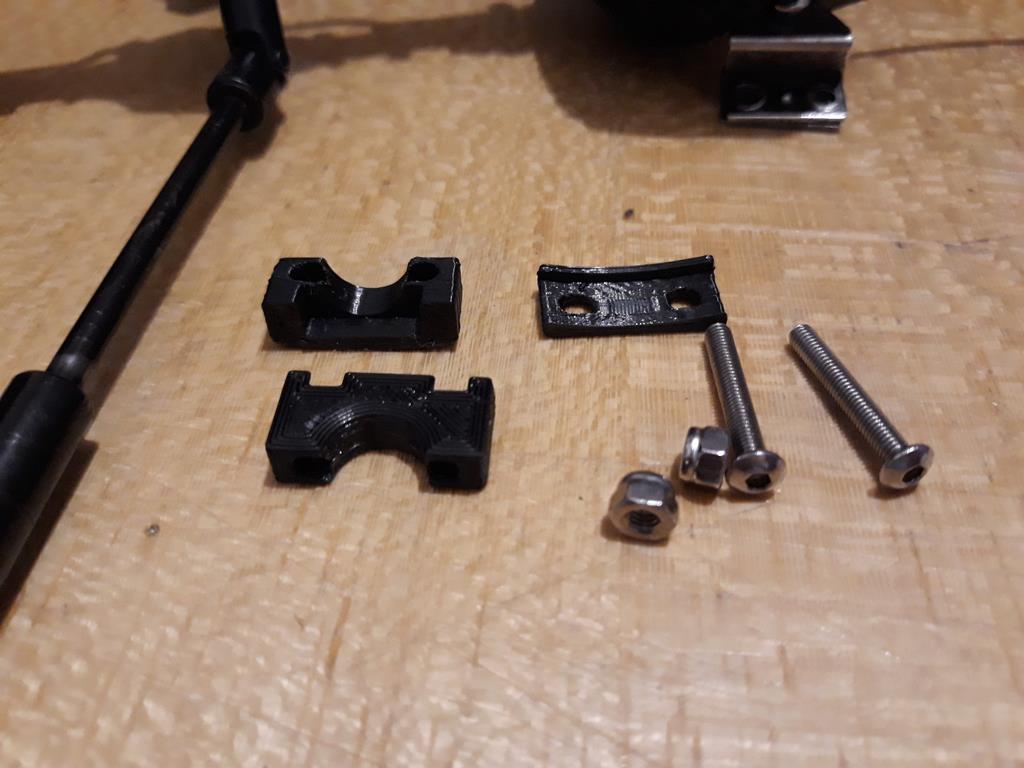

On commence par fixer les lames sur les ponts.

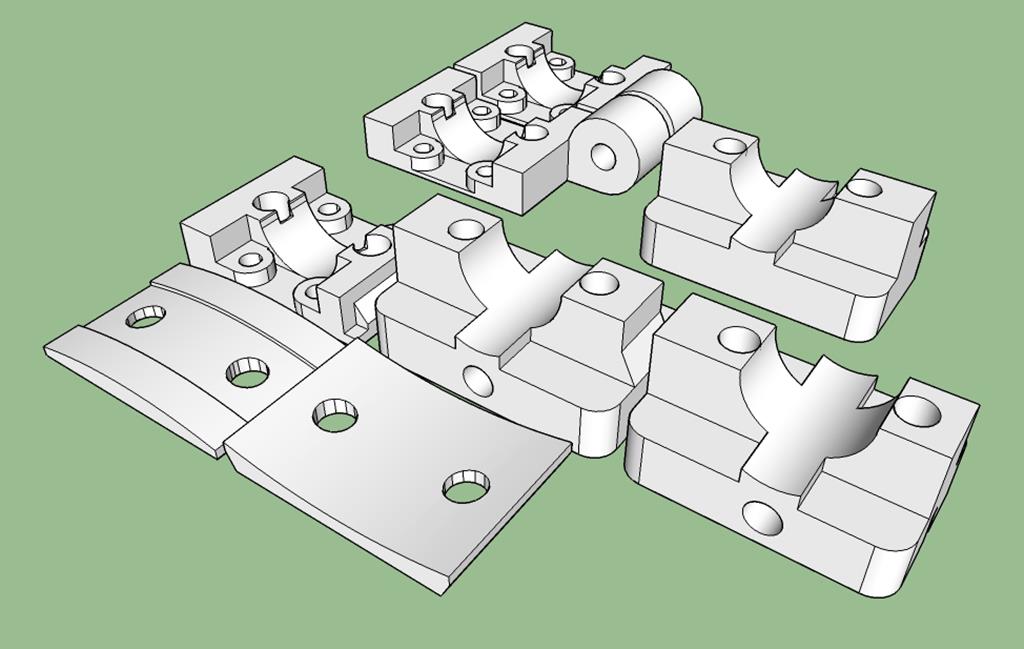

Quelques dessins, quelques pièces a la benne (différente du dessin) avant de trouver la fixation définitive.

Dodge A100 4x4 - Pont SDI et trans axial 003

Dodge A100 4x4 - Pont SDI et trans axial 004

Dodge A100 4x4 - Pont SDI et trans axial 005

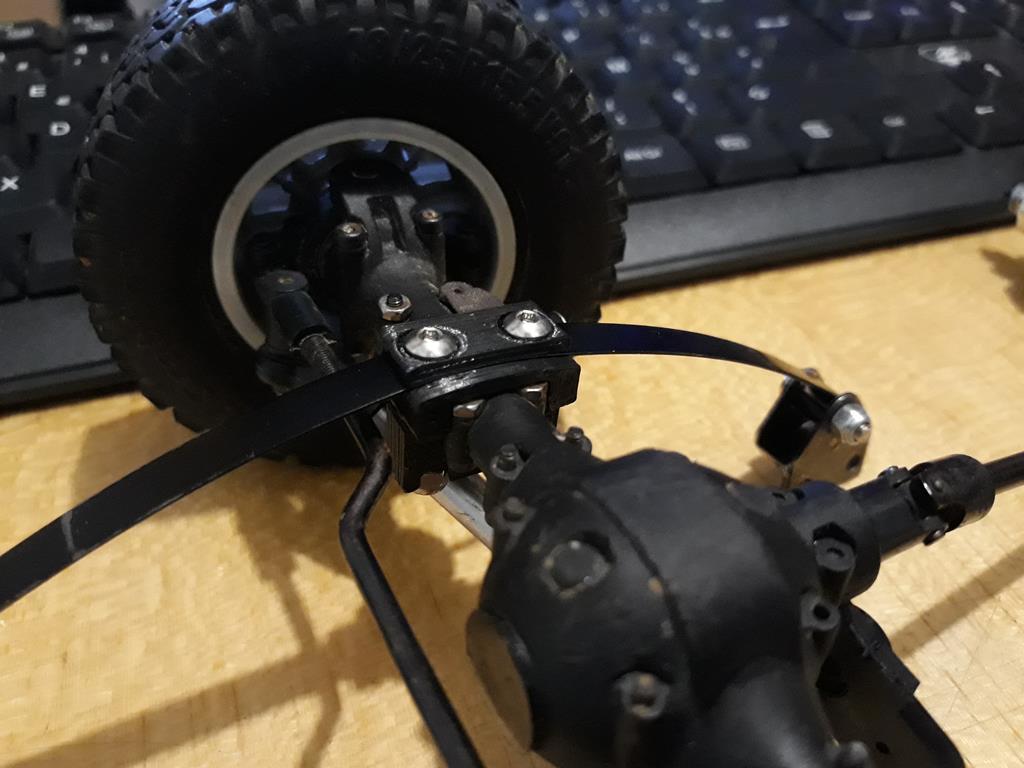

Dodge A100 4x4 - Pont SDI et trans axial 006

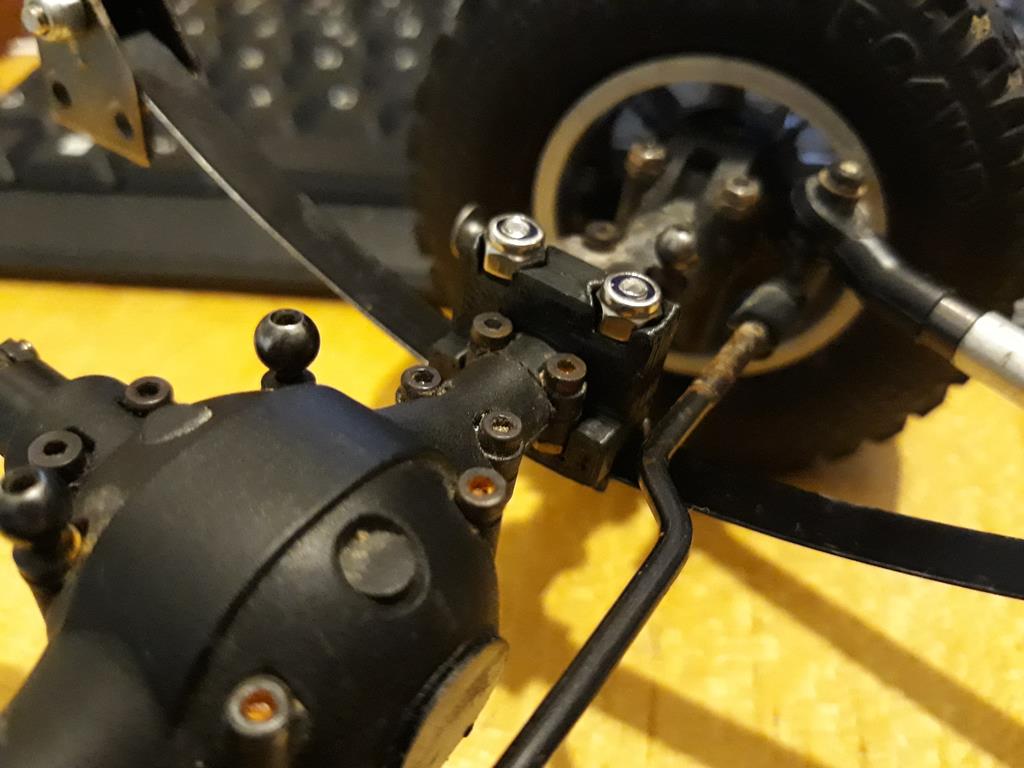

Dodge A100 4x4 - Pont SDI et trans axial 007

_________________
La vie c'est comme une boite de chocolat.
Ca dure moins longtemps chez les gros.
Nicolas
Nicolas

Messages : 1580
Date d'inscription : 04/04/2017
Age : 43
Localisation : Angers (49)

Revenir en haut Aller en bas

Dodge A100 4x4 - Pont SDI et trans axial Empty Re: Dodge A100 4x4 - Pont SDI et trans axial

Message  off-road le Jeu 7 Mar - 19:02

je me demandais l'autre jour ou j'avais mis mes pneus,
en fait ils sont chez toi

cool, depuis le temps que j'attends de voir ce que tu as fait avec le dodge
Dodge A100 4x4 - Pont SDI et trans axial 1025284884

la suite, lol

_________________
v8 power.
off-road
off-road

Messages : 684
Date d'inscription : 29/12/2017
Age : 41
Localisation : Gesté, 49

Revenir en haut Aller en bas

Dodge A100 4x4 - Pont SDI et trans axial Empty Re: Dodge A100 4x4 - Pont SDI et trans axial

Message  Nicolas le Jeu 7 Mar - 19:08

off-road a écrit:je me demandais l'autre jour ou j'avais mis mes pneus,
en fait ils sont chez toi

cool, depuis le temps que j'attends de voir ce que tu as fait avec le dodge
Dodge A100 4x4 - Pont SDI et trans axial 1025284884

la suite, lol
Oui mais finalement il aurons pas servi.

La suite. Plus tard
Dodge A100 4x4 - Pont SDI et trans axial 971143784

_________________
La vie c'est comme une boite de chocolat.
Ca dure moins longtemps chez les gros.
Nicolas
Nicolas

Messages : 1580
Date d'inscription : 04/04/2017
Age : 43
Localisation : Angers (49)

Revenir en haut Aller en bas

Dodge A100 4x4 - Pont SDI et trans axial Empty Re: Dodge A100 4x4 - Pont SDI et trans axial

Message  Nicolas le Ven 8 Mar - 14:11

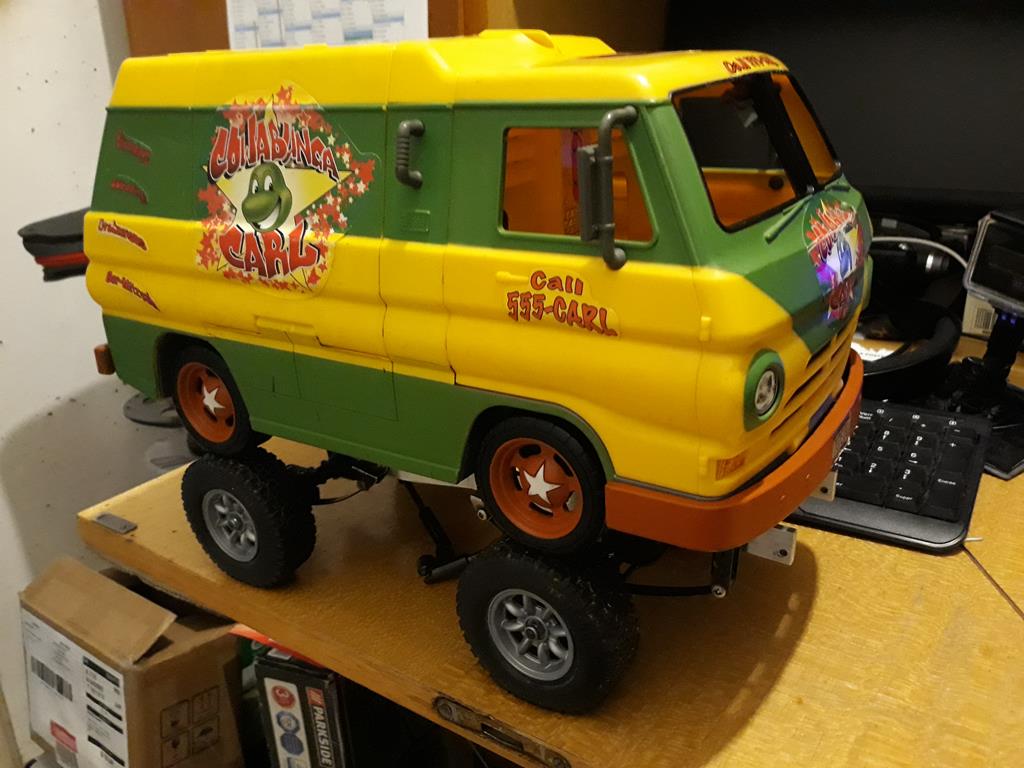

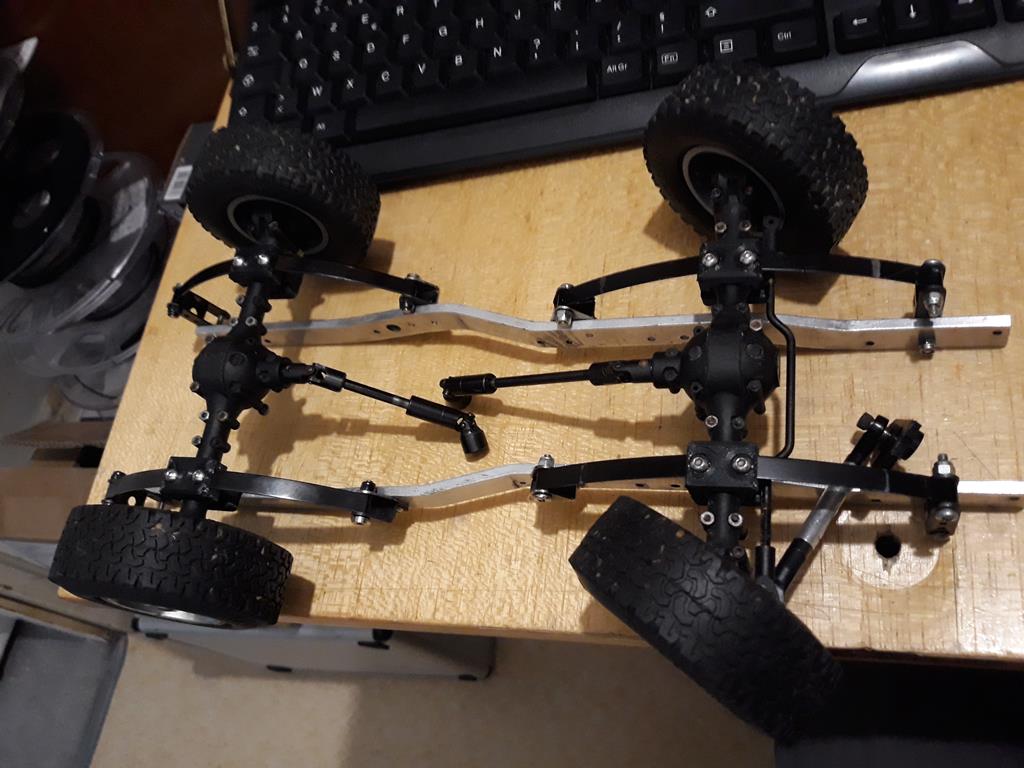

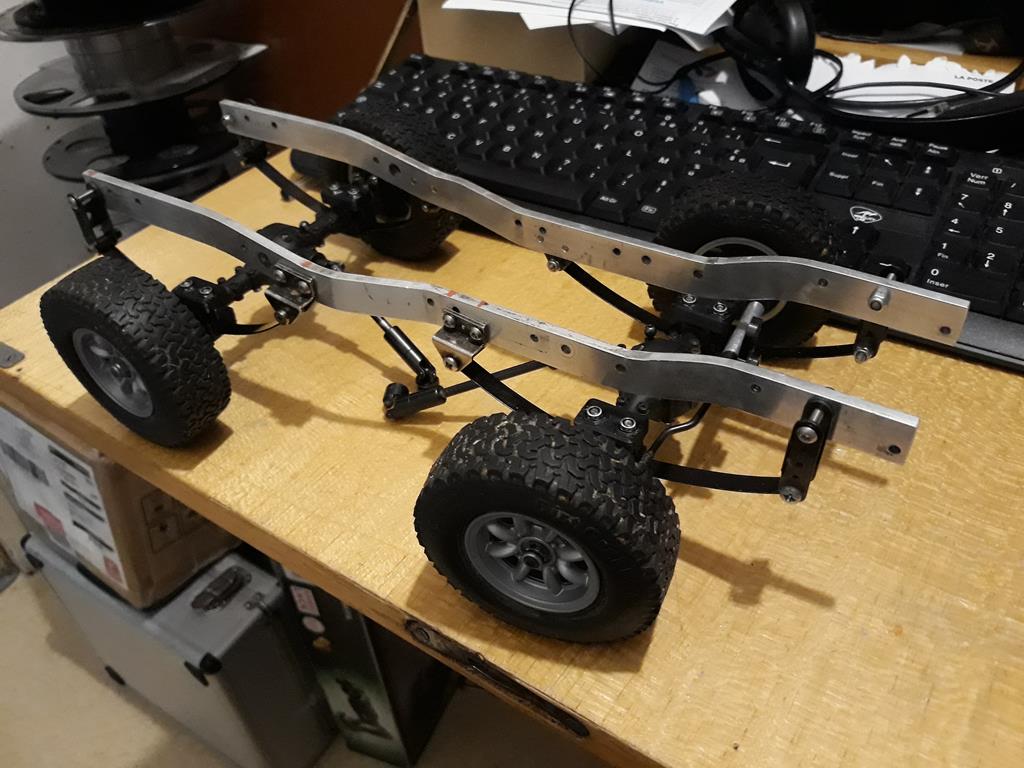

Lames sur châssis, rien de bien compliquer :

Dodge A100 4x4 - Pont SDI et trans axial 008

Dodge A100 4x4 - Pont SDI et trans axial 009

Dodge A100 4x4 - Pont SDI et trans axial 010

_________________
La vie c'est comme une boite de chocolat.
Ca dure moins longtemps chez les gros.
Nicolas
Nicolas

Messages : 1580
Date d'inscription : 04/04/2017
Age : 43
Localisation : Angers (49)

Revenir en haut Aller en bas

Dodge A100 4x4 - Pont SDI et trans axial Empty Re: Dodge A100 4x4 - Pont SDI et trans axial

Message  Nicolas le Ven 8 Mar - 17:38

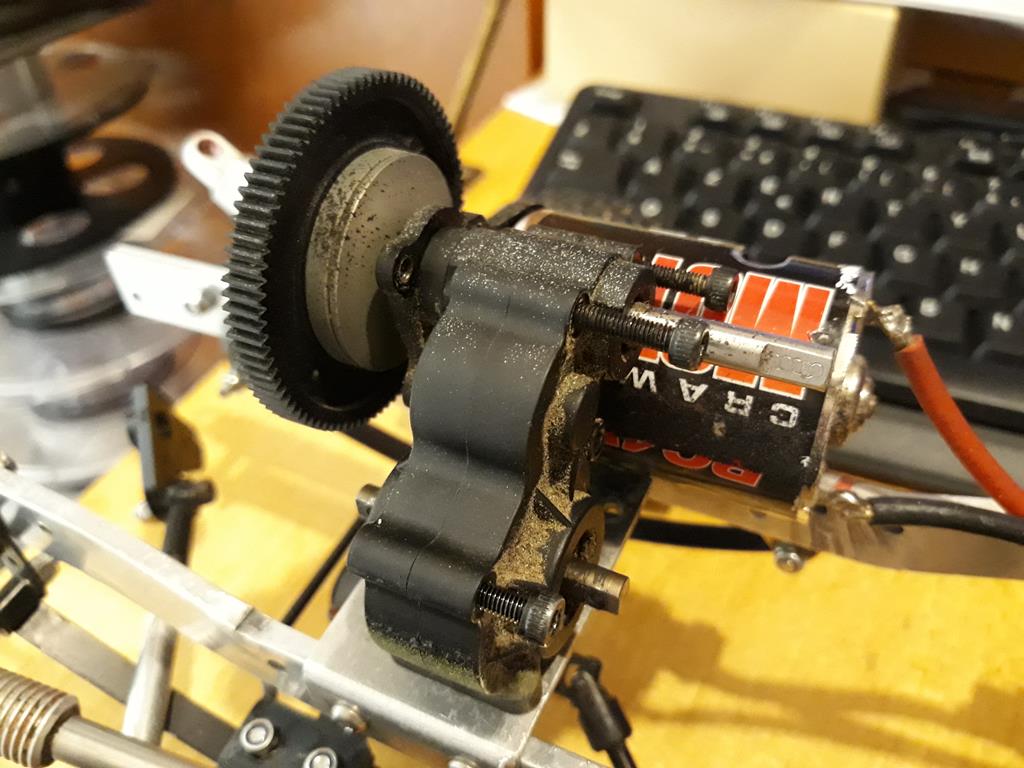

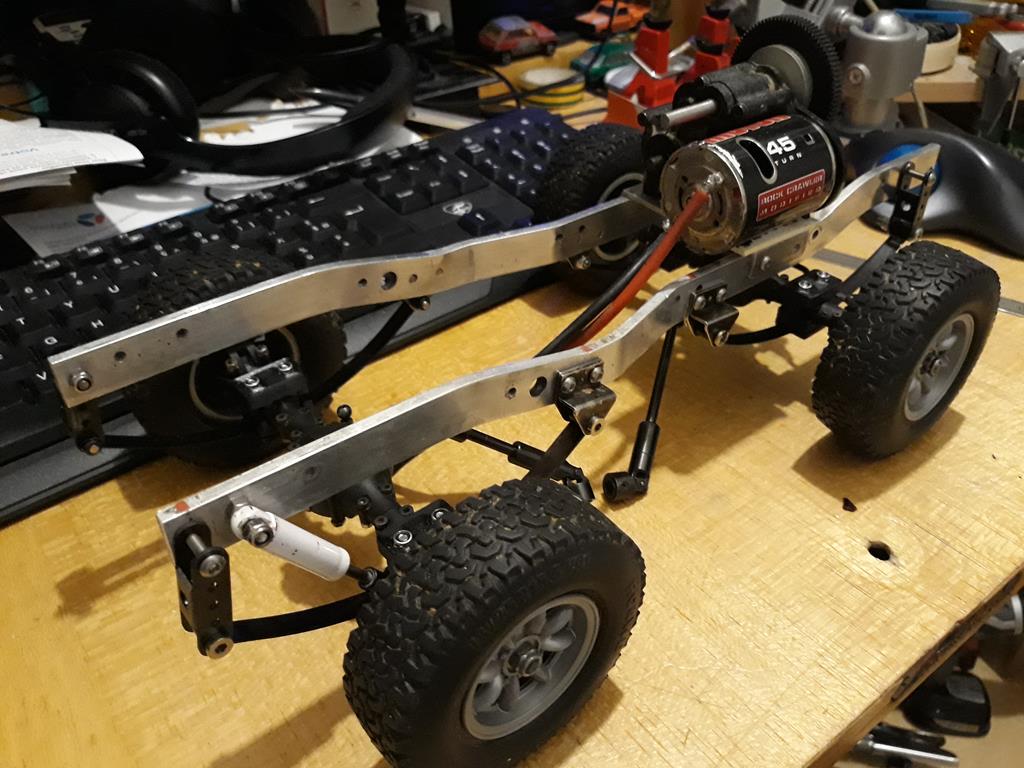

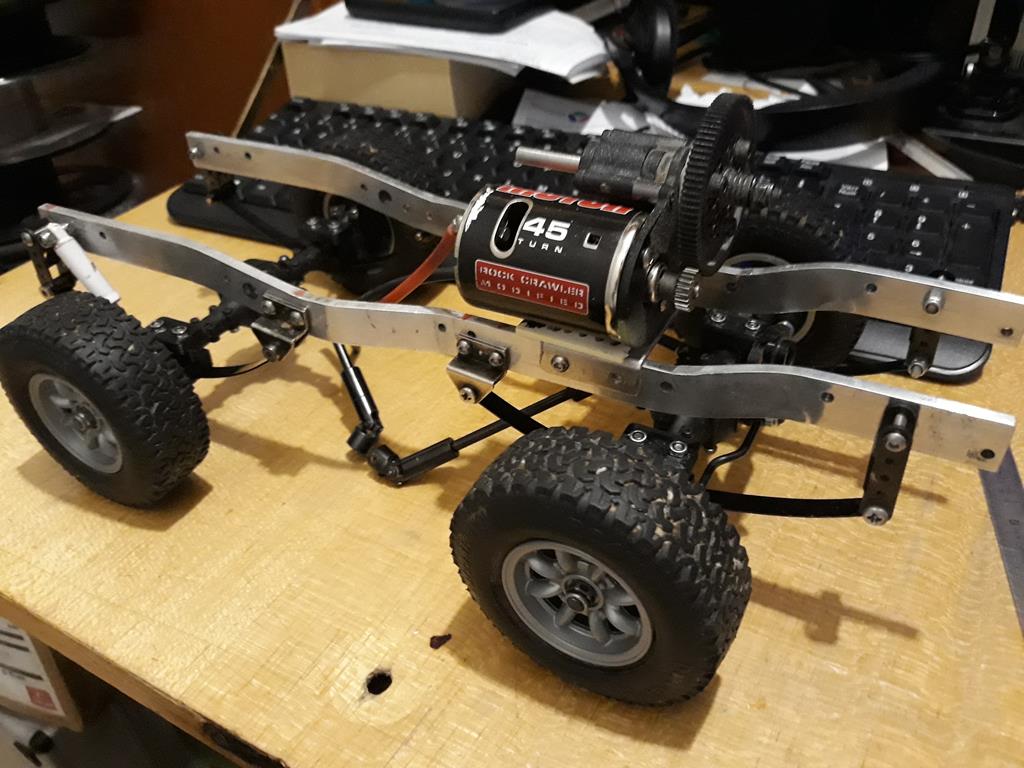

Pose de la boite de scx10 sur la tôle d'origine du châssis.
Et installation d'amortisseur arrière factice, il ne serve que de butée haute et basse.

Dodge A100 4x4 - Pont SDI et trans axial 011

Dodge A100 4x4 - Pont SDI et trans axial 012

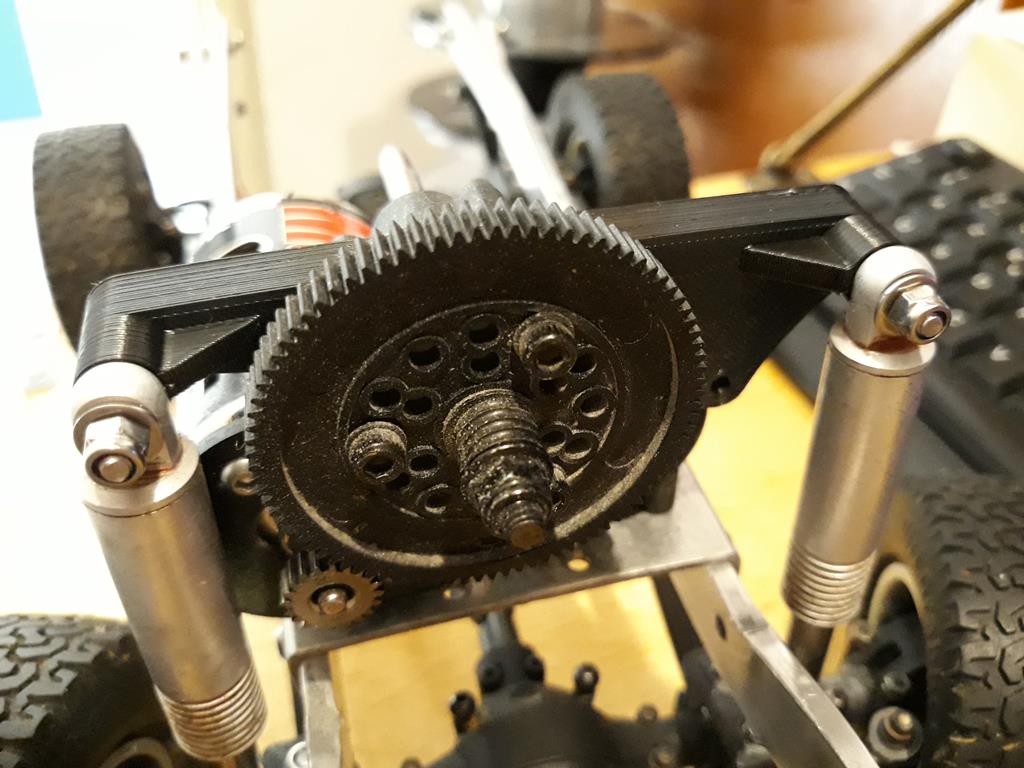

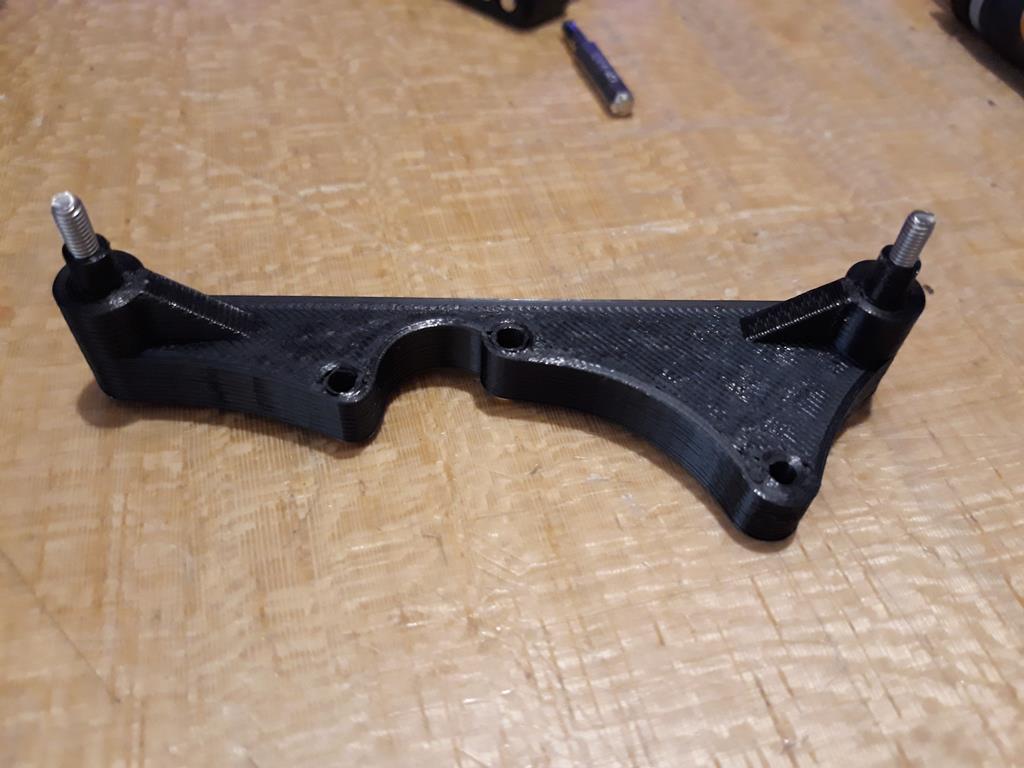

Fabrication d'un support supérieur d'amortisseur avant. Eux aussi surtout pour limité le débattement car ressort interne enlevé).
Dodge A100 4x4 - Pont SDI et trans axial 013

Dodge A100 4x4 - Pont SDI et trans axial 014

Dodge A100 4x4 - Pont SDI et trans axial 015

Dodge A100 4x4 - Pont SDI et trans axial 016

_________________
La vie c'est comme une boite de chocolat.
Ca dure moins longtemps chez les gros.
Nicolas
Nicolas

Messages : 1580
Date d'inscription : 04/04/2017
Age : 43
Localisation : Angers (49)

Revenir en haut Aller en bas

Dodge A100 4x4 - Pont SDI et trans axial Empty Re: Dodge A100 4x4 - Pont SDI et trans axial

Message  off-road le Ven 8 Mar - 20:03

Dodge A100 4x4 - Pont SDI et trans axial 2771993328

_________________
v8 power.
off-road
off-road

Messages : 684
Date d'inscription : 29/12/2017
Age : 41
Localisation : Gesté, 49

Revenir en haut Aller en bas

Dodge A100 4x4 - Pont SDI et trans axial Empty Re: Dodge A100 4x4 - Pont SDI et trans axial

Message  Nicolas le Ven 8 Mar - 23:15

Problème, la sortie de la boite scx10 est beaucoup trop haute pour avoir un angle de cardan correct allant jusqu'a la boite de transfert.

Avec un empattement de 190 mm pas facile de rentrer tout ça.

_________________
La vie c'est comme une boite de chocolat.
Ca dure moins longtemps chez les gros.
Nicolas
Nicolas

Messages : 1580
Date d'inscription : 04/04/2017
Age : 43
Localisation : Angers (49)

Revenir en haut Aller en bas

Dodge A100 4x4 - Pont SDI et trans axial Empty Re: Dodge A100 4x4 - Pont SDI et trans axial

Message  Nicolas le Sam 9 Mar - 11:11

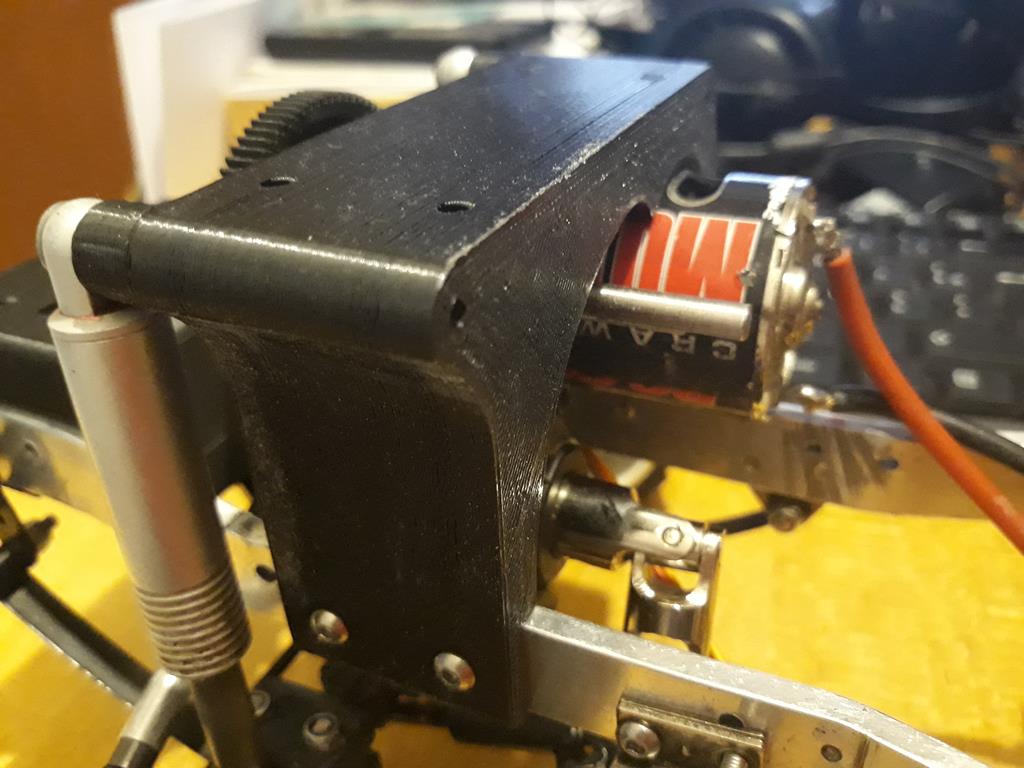

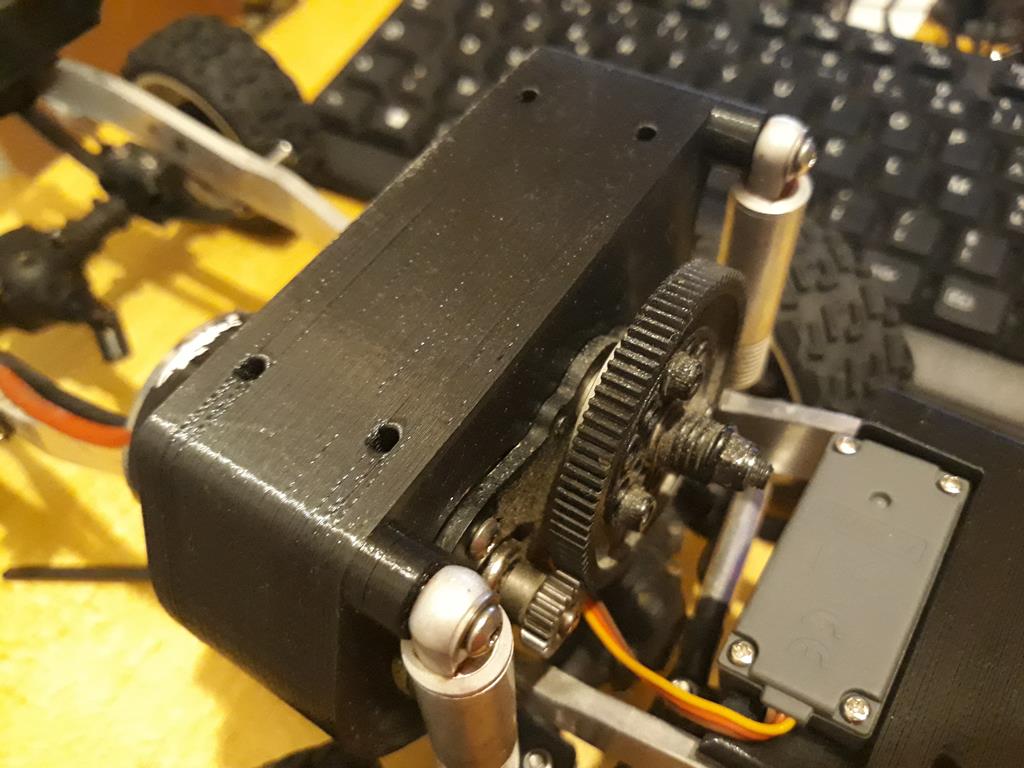

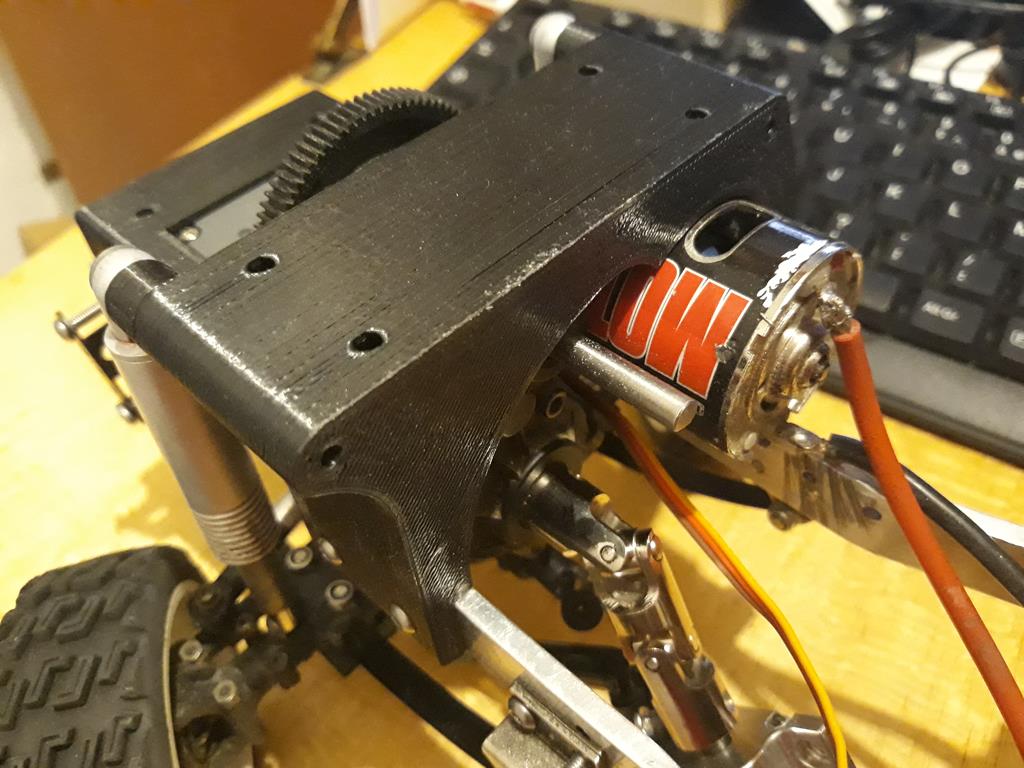

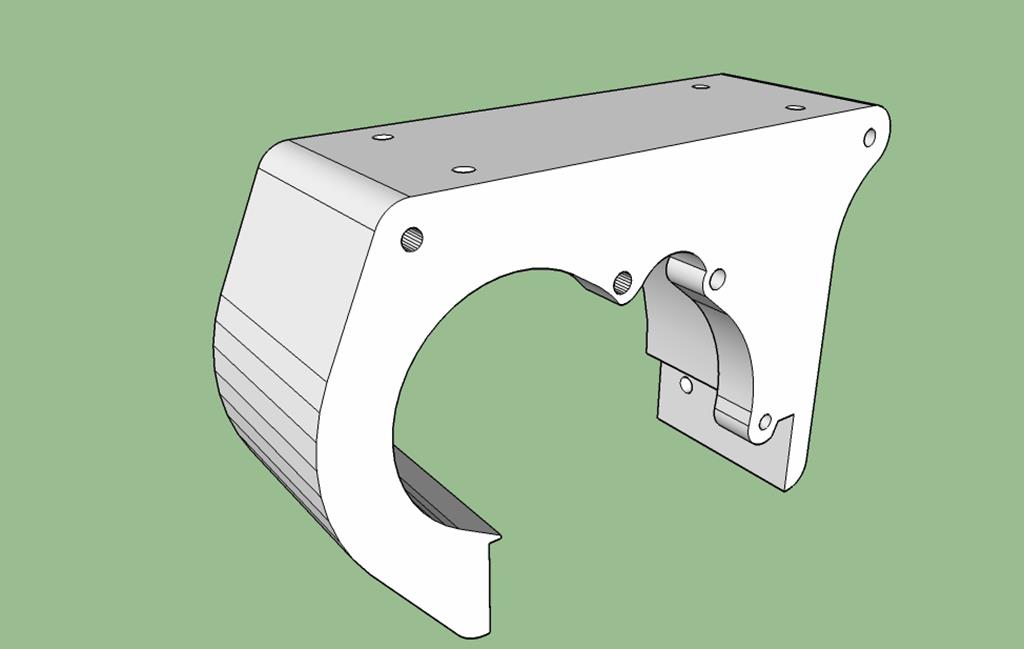

Donc pour abaisser au maximum la sortie de la boite de réduction j'ai opter pour une fixation supérieur avec la boite suspendu au dessus du pont.
Le moteur au plus bas sur le longeron du châssis et la sortie au plus bas entre le châssis.

Dodge A100 4x4 - Pont SDI et trans axial 017

Dodge A100 4x4 - Pont SDI et trans axial 018

Dodge A100 4x4 - Pont SDI et trans axial 019

Dodge A100 4x4 - Pont SDI et trans axial 020

Dodge A100 4x4 - Pont SDI et trans axial 021

Dodge A100 4x4 - Pont SDI et trans axial 022

Dodge A100 4x4 - Pont SDI et trans axial 023

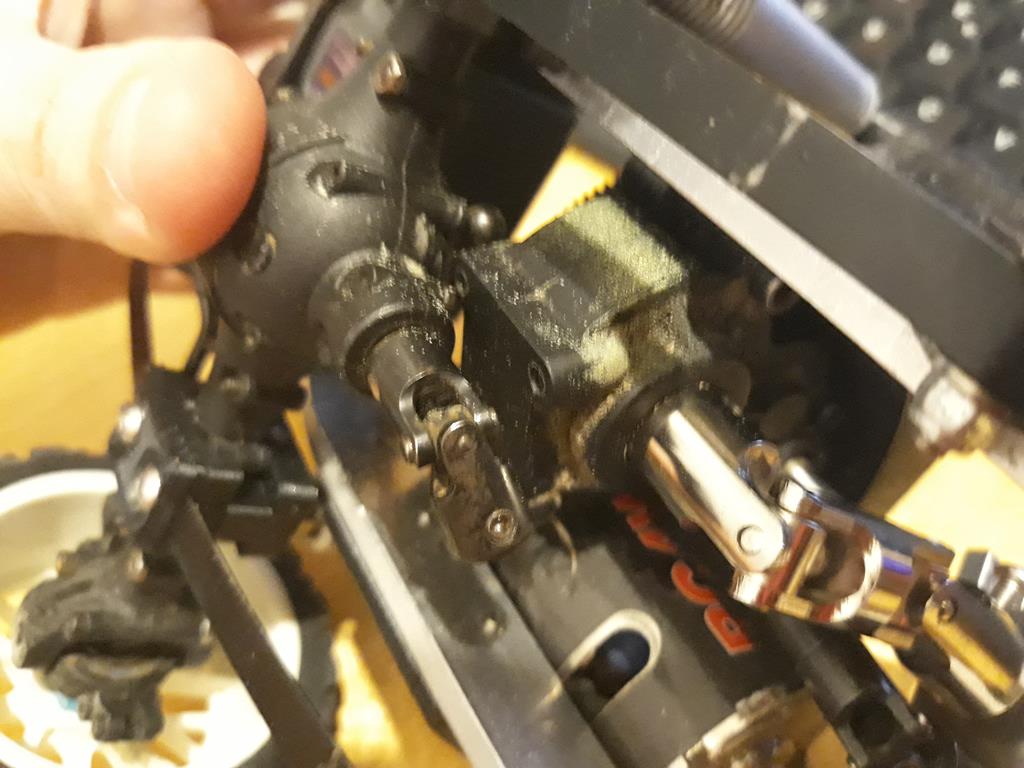

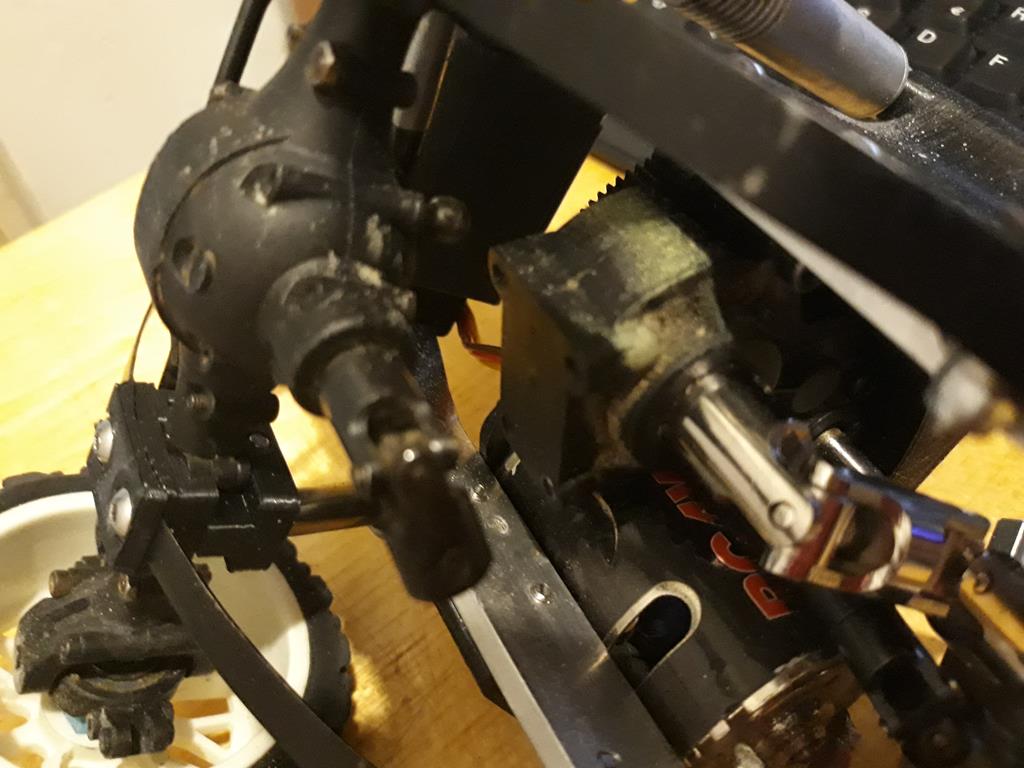

Vu de dessous amortisseurs libre et compresser . Ca passe limite :
Dodge A100 4x4 - Pont SDI et trans axial 029

Dodge A100 4x4 - Pont SDI et trans axial 030

_________________
La vie c'est comme une boite de chocolat.
Ca dure moins longtemps chez les gros.
Nicolas
Nicolas

Messages : 1580
Date d'inscription : 04/04/2017
Age : 43
Localisation : Angers (49)

Revenir en haut Aller en bas

Dodge A100 4x4 - Pont SDI et trans axial Empty Re: Dodge A100 4x4 - Pont SDI et trans axial

Message  Nicolas le Dim 10 Mar - 11:10

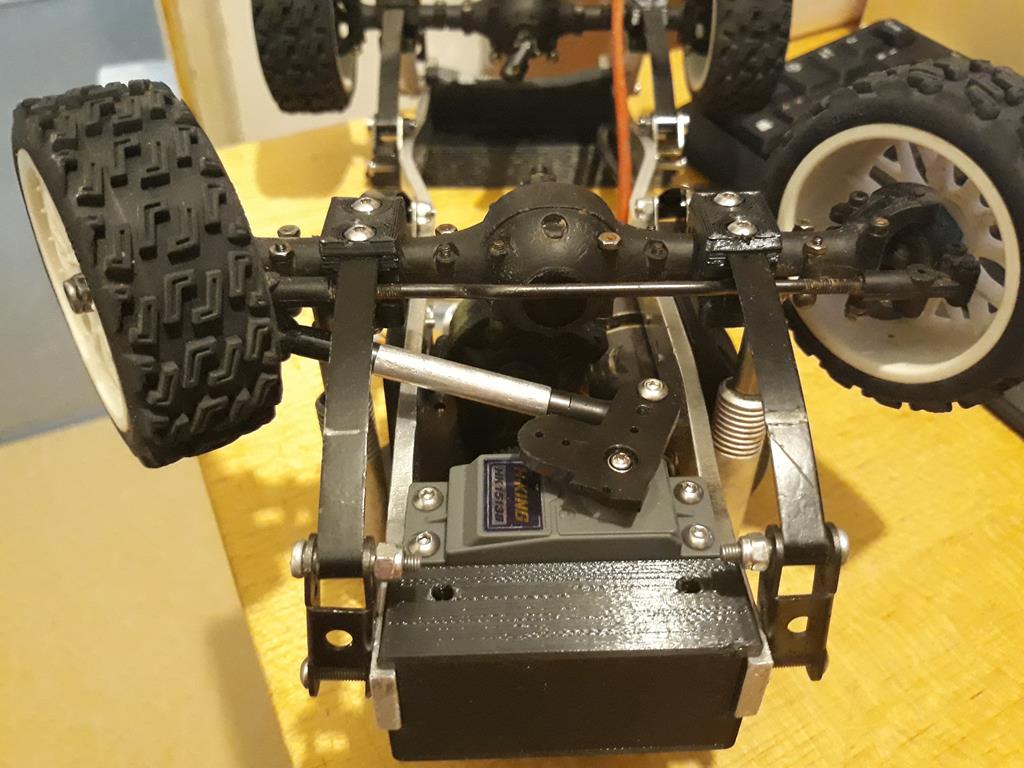

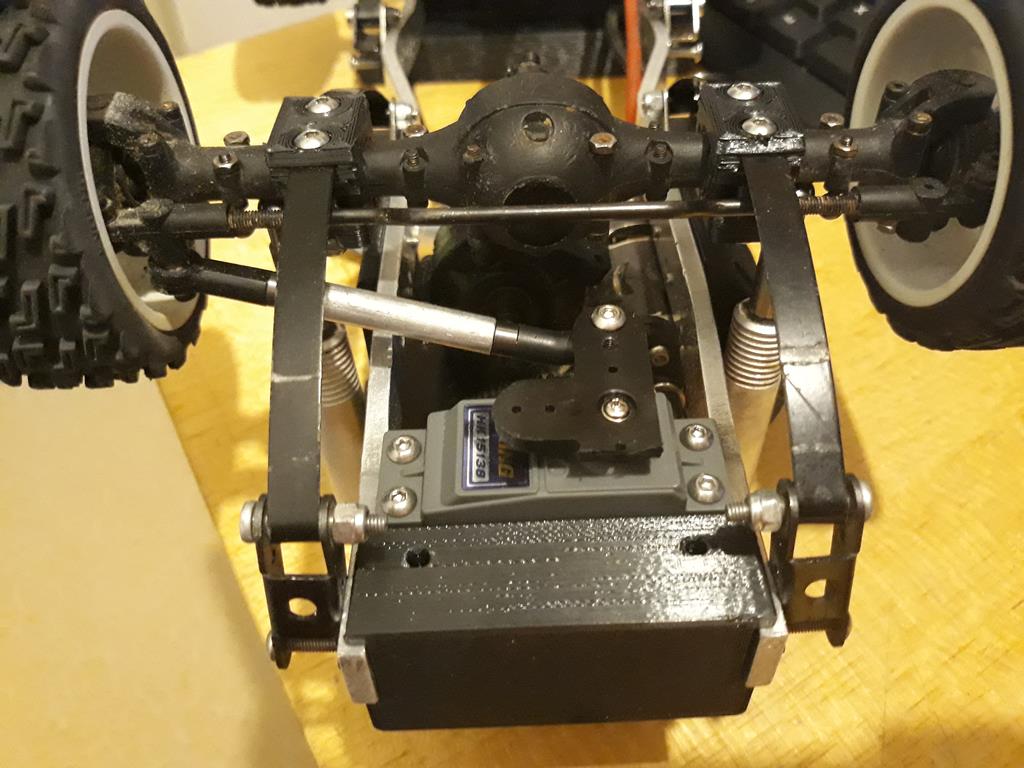

Sa suite logique, le montage du servo de direction.
Rien de bien compliquer.

Notez les roues presque dans l'axe du pivot. Un bon point pour braquer plus facilement sans avoir besoin d'un servo de puissance dé-mesurer.

Dodge A100 4x4 - Pont SDI et trans axial 024

Dodge A100 4x4 - Pont SDI et trans axial 025

Dodge A100 4x4 - Pont SDI et trans axial 026

Dodge A100 4x4 - Pont SDI et trans axial 027

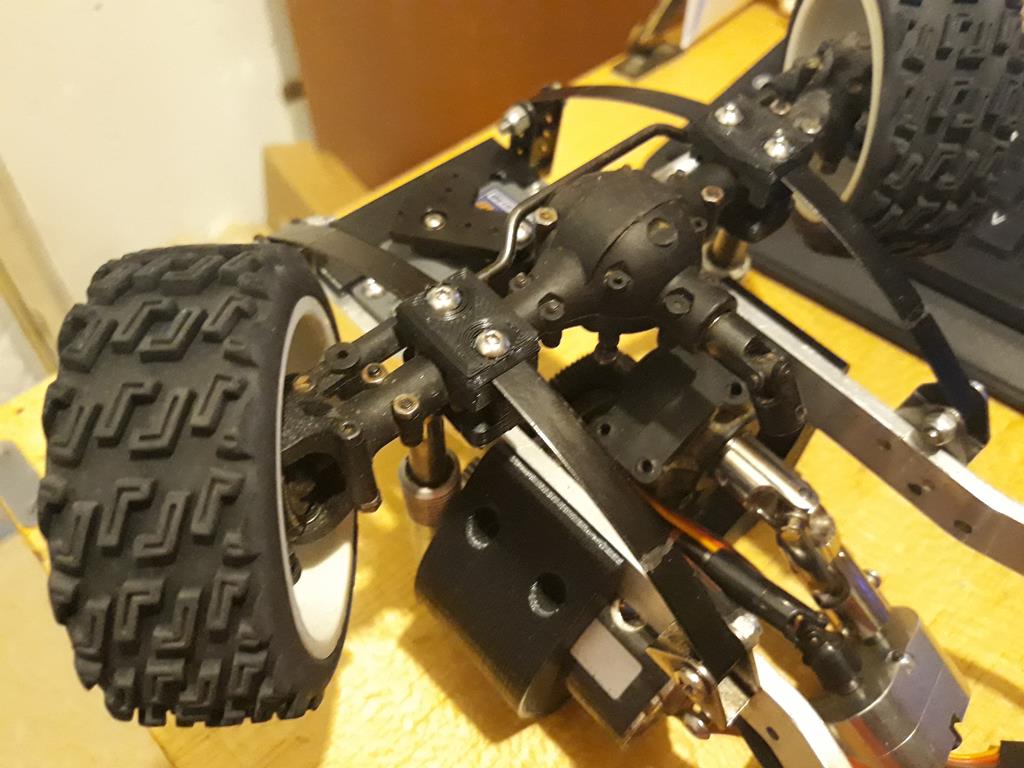

Dodge A100 4x4 - Pont SDI et trans axial 028

_________________
La vie c'est comme une boite de chocolat.
Ca dure moins longtemps chez les gros.
Nicolas
Nicolas

Messages : 1580
Date d'inscription : 04/04/2017
Age : 43
Localisation : Angers (49)

Revenir en haut Aller en bas

Dodge A100 4x4 - Pont SDI et trans axial Empty Re: Dodge A100 4x4 - Pont SDI et trans axial

Message  Nicolas le Lun 11 Mar - 14:05

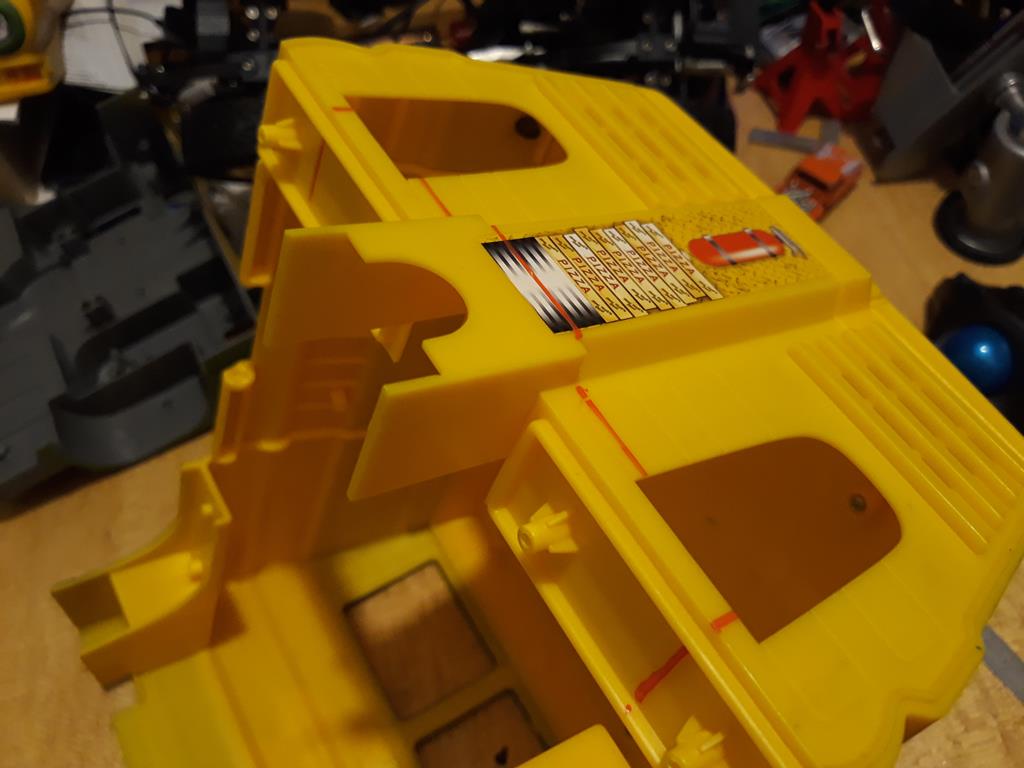

Partie a risque, la découpe de la carro:
Dodge A100 4x4 - Pont SDI et trans axial 032

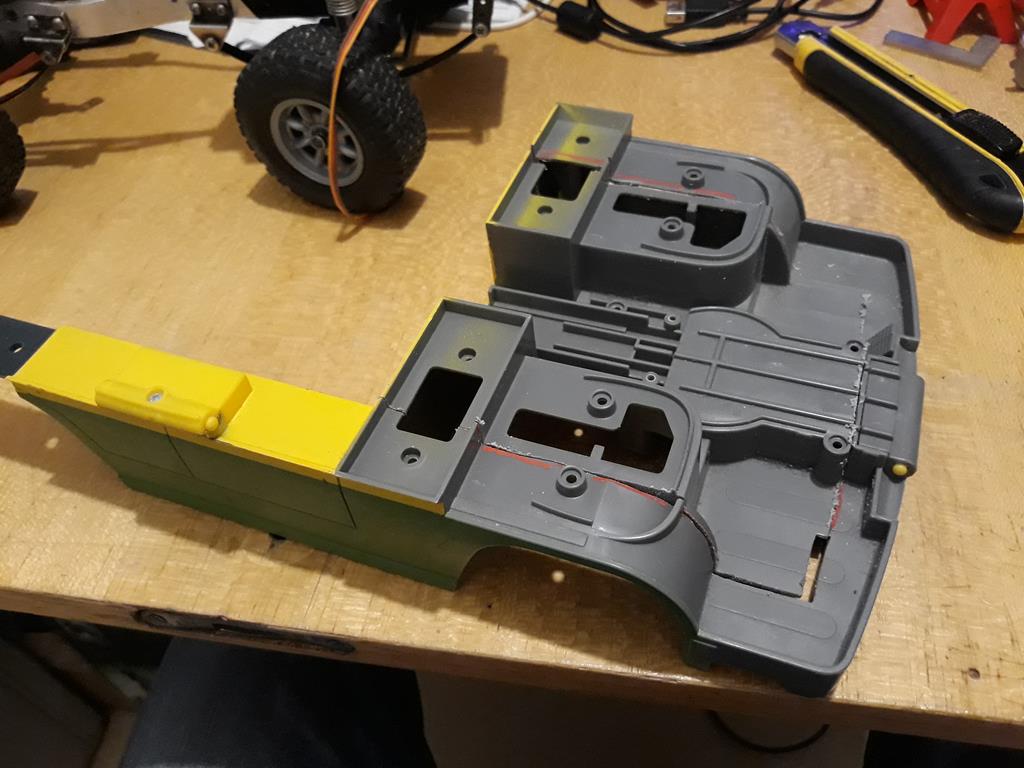

Dodge A100 4x4 - Pont SDI et trans axial 033

Dodge A100 4x4 - Pont SDI et trans axial 034

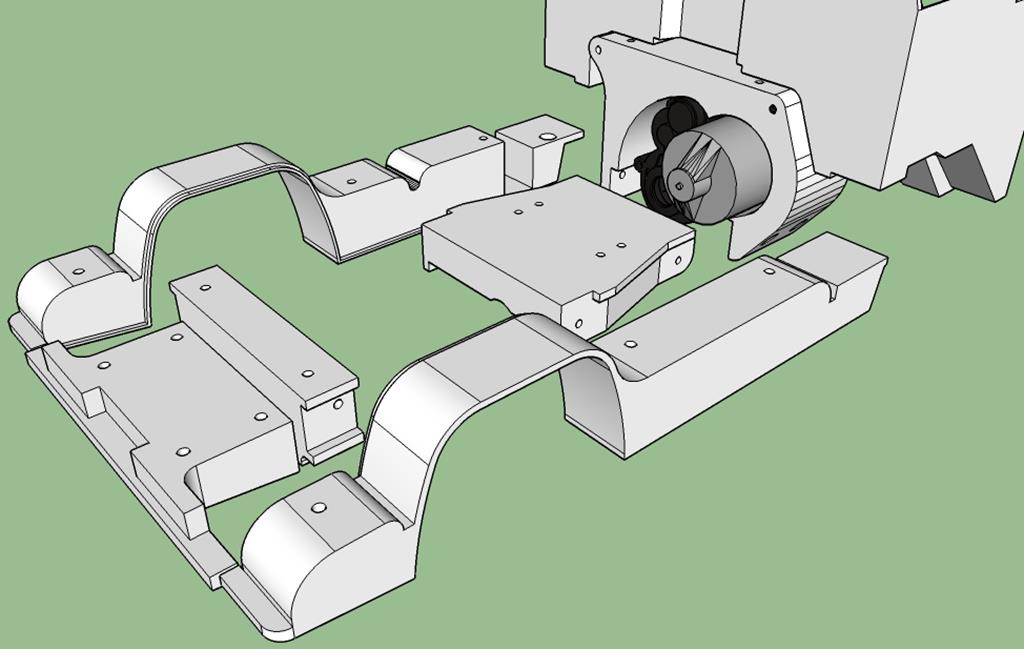

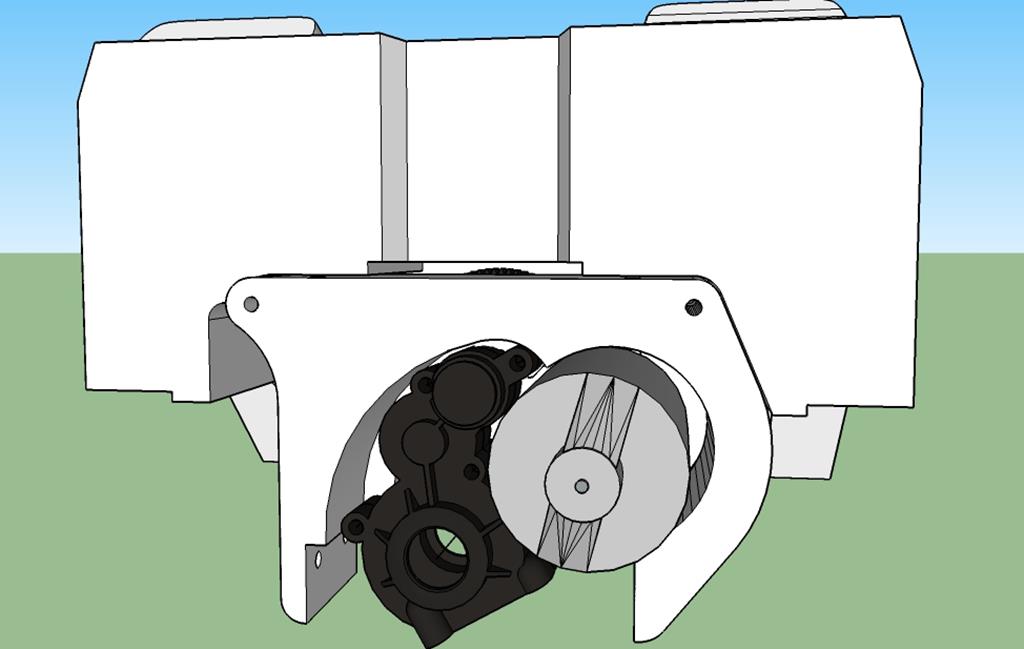

Dessin et étude de l’intérieur:
Dodge A100 4x4 - Pont SDI et trans axial 035

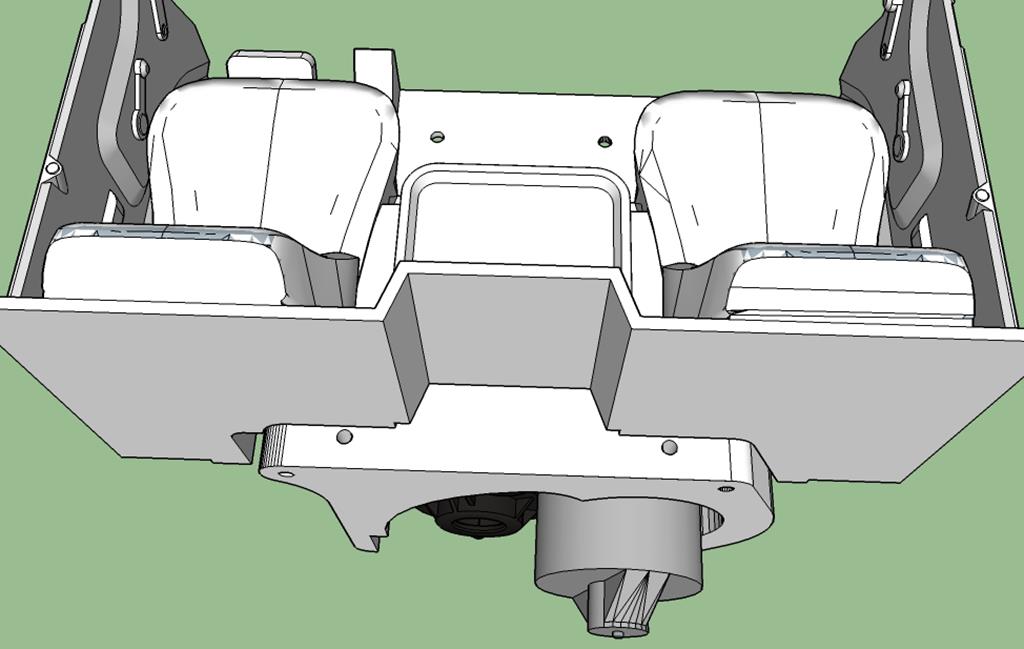

Dodge A100 4x4 - Pont SDI et trans axial 036

Dodge A100 4x4 - Pont SDI et trans axial 037

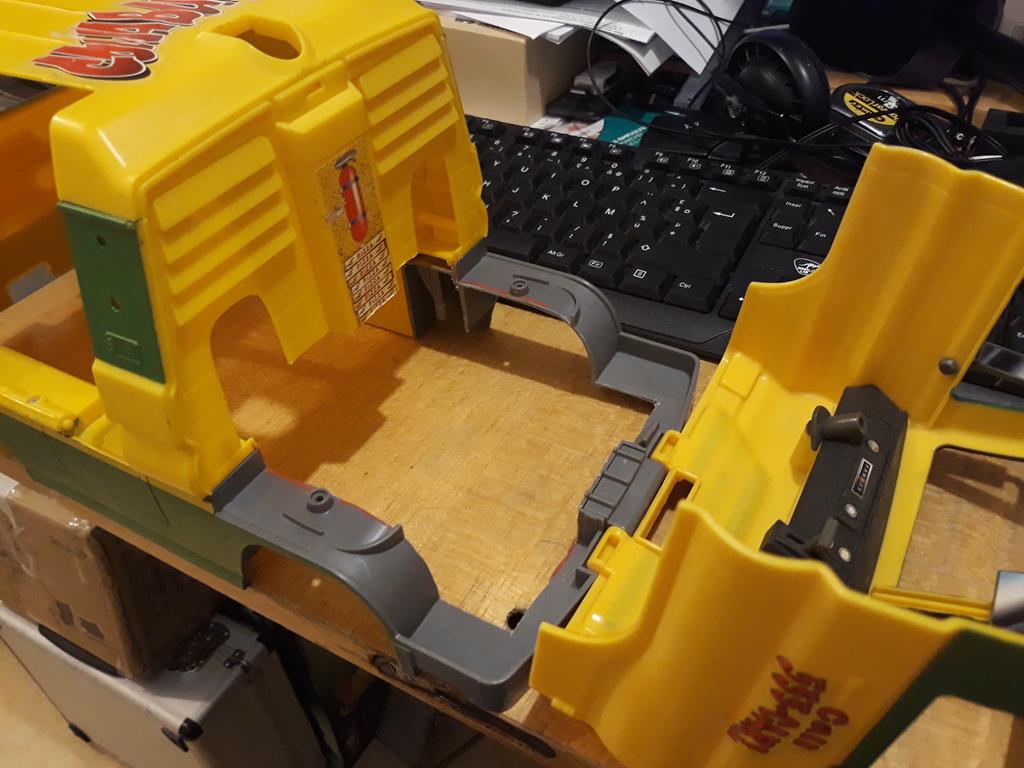

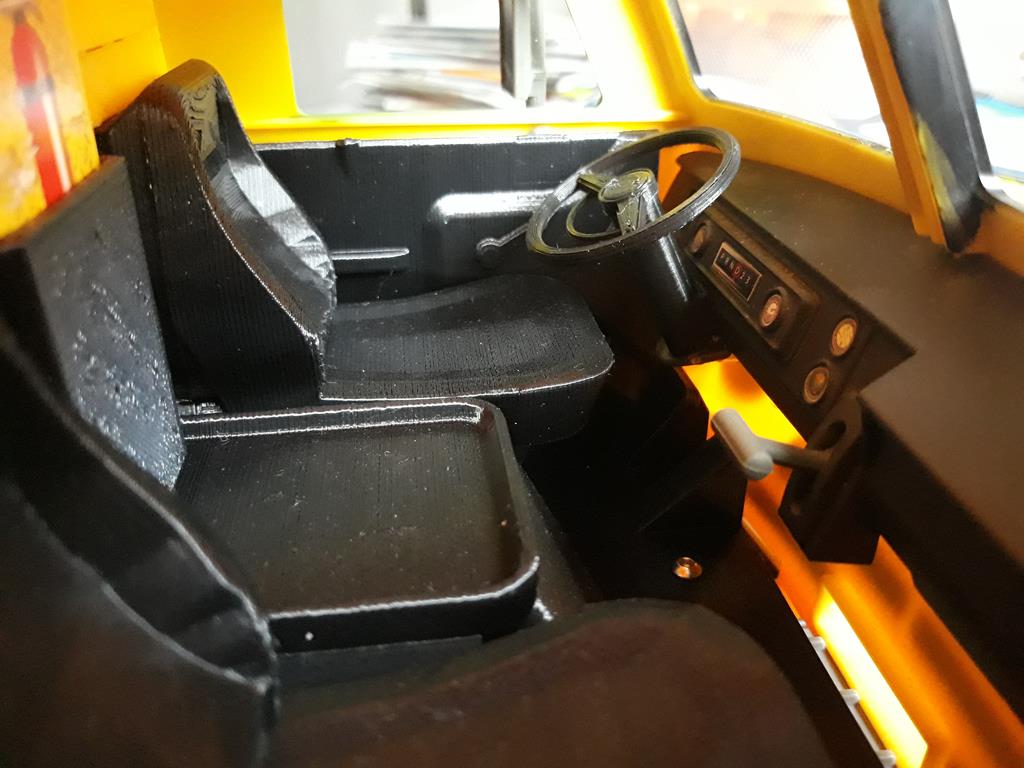

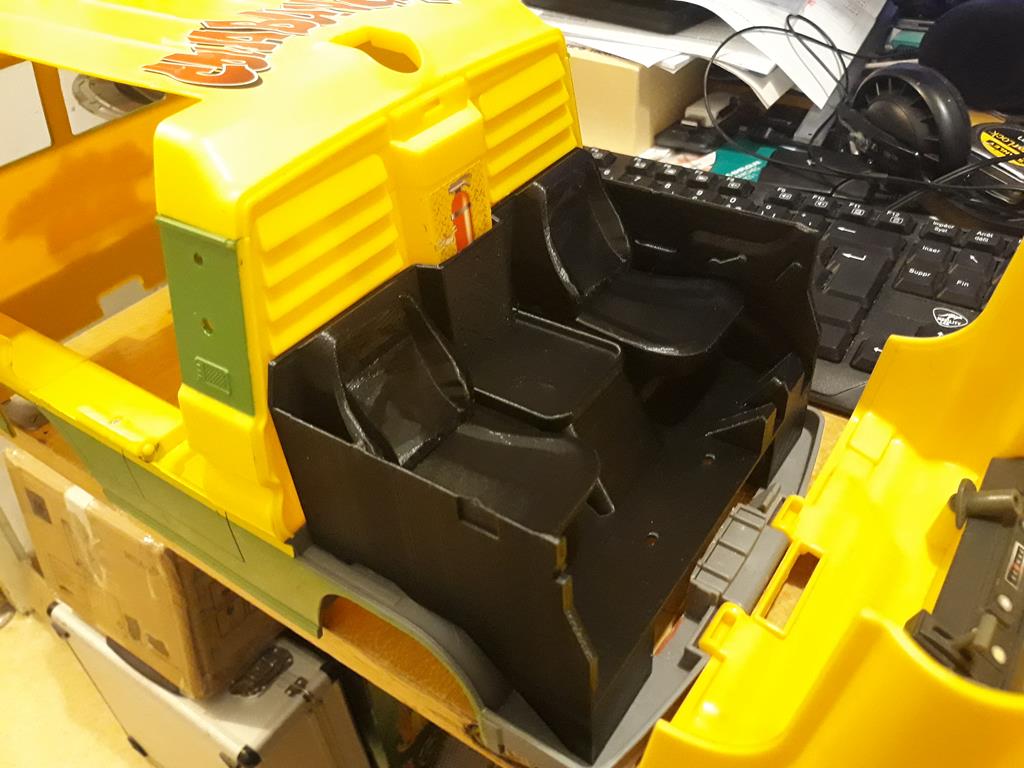

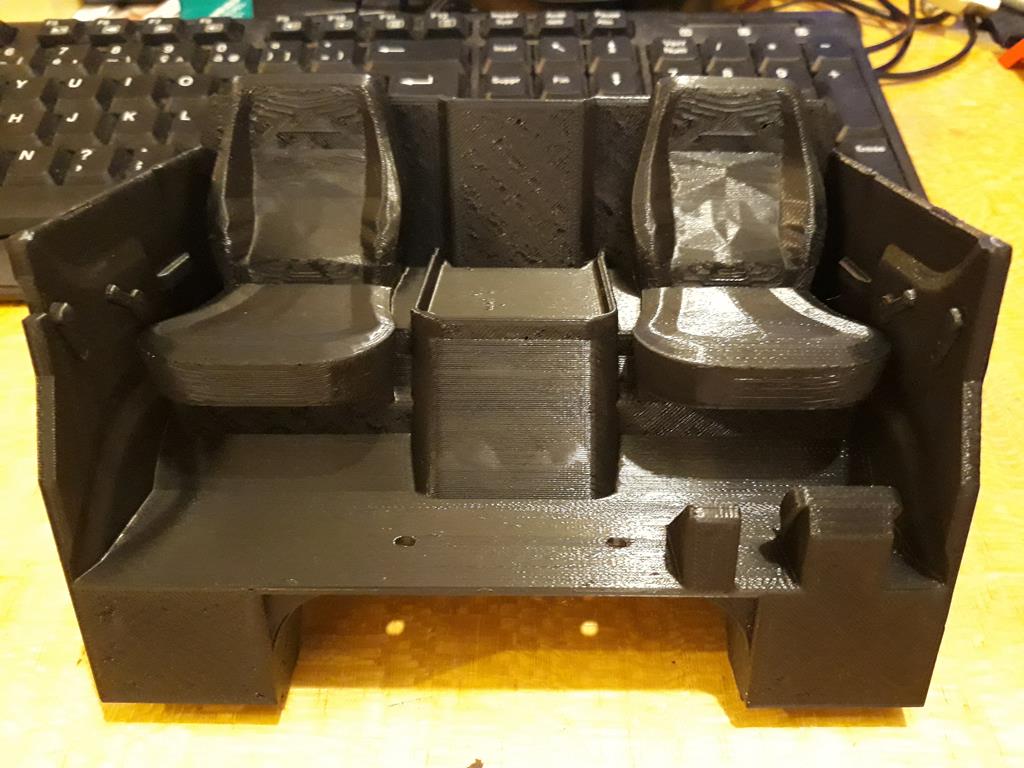

Impression et collage de l’intérieur:
Dodge A100 4x4 - Pont SDI et trans axial 038

Dodge A100 4x4 - Pont SDI et trans axial 039

Dodge A100 4x4 - Pont SDI et trans axial 040

Dodge A100 4x4 - Pont SDI et trans axial 041

Dodge A100 4x4 - Pont SDI et trans axial 042

Dodge A100 4x4 - Pont SDI et trans axial 043

Dodge A100 4x4 - Pont SDI et trans axial 044

Dodge A100 4x4 - Pont SDI et trans axial 045

Dodge A100 4x4 - Pont SDI et trans axial 1025284884

_________________
La vie c'est comme une boite de chocolat.
Ca dure moins longtemps chez les gros.
Nicolas
Nicolas

Messages : 1580
Date d'inscription : 04/04/2017
Age : 43
Localisation : Angers (49)

Revenir en haut Aller en bas

Dodge A100 4x4 - Pont SDI et trans axial Empty Re: Dodge A100 4x4 - Pont SDI et trans axial

Message  off-road le Lun 11 Mar - 14:12

je découvre au fur et à mesure, et je suis à chaque fois impatient de la suite


Dodge A100 4x4 - Pont SDI et trans axial 1025284884 Dodge A100 4x4 - Pont SDI et trans axial 1025284884 Dodge A100 4x4 - Pont SDI et trans axial 1025284884

_________________
v8 power.
off-road
off-road

Messages : 684
Date d'inscription : 29/12/2017
Age : 41
Localisation : Gesté, 49

Revenir en haut Aller en bas

Dodge A100 4x4 - Pont SDI et trans axial Empty Re: Dodge A100 4x4 - Pont SDI et trans axial

Message  Nicolas le Mar 12 Mar - 9:50

Voici la suite.
Dodge A100 4x4 - Pont SDI et trans axial 1025284884

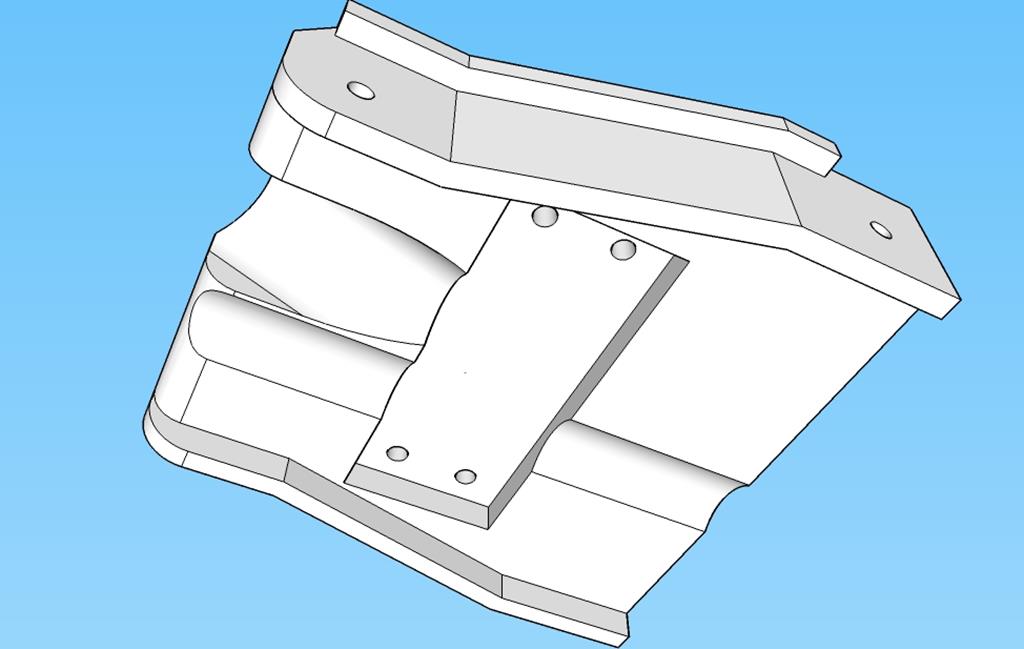

Positionnement de la boite de transfert.

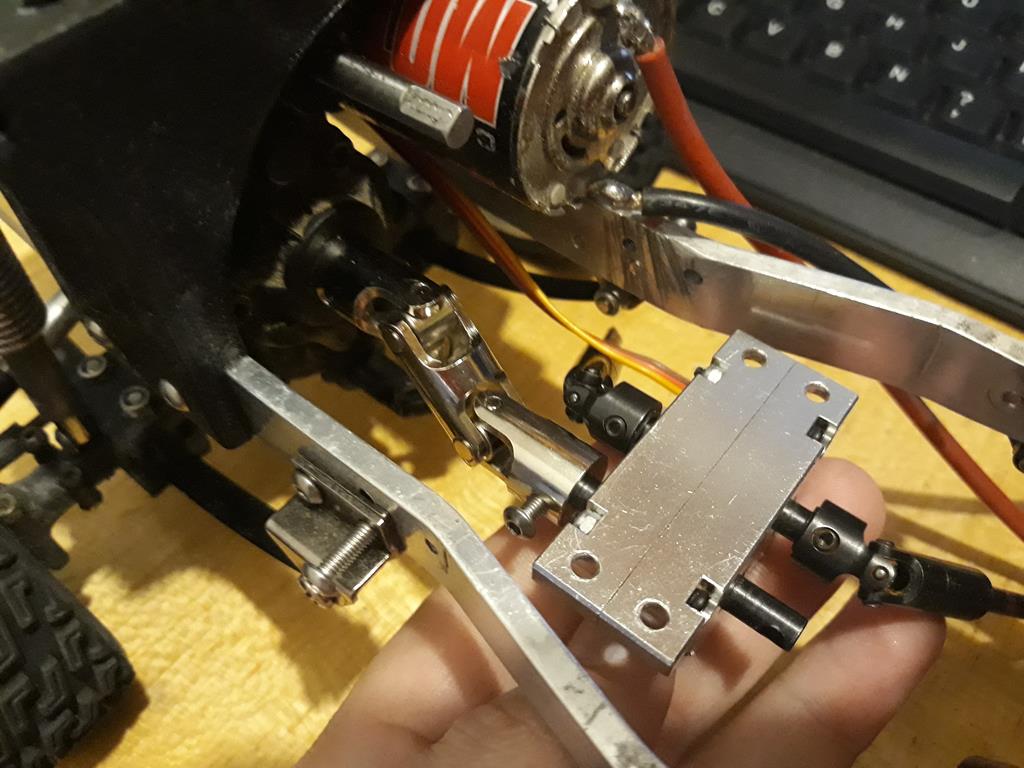

Dodge A100 4x4 - Pont SDI et trans axial 049

Dodge A100 4x4 - Pont SDI et trans axial 050

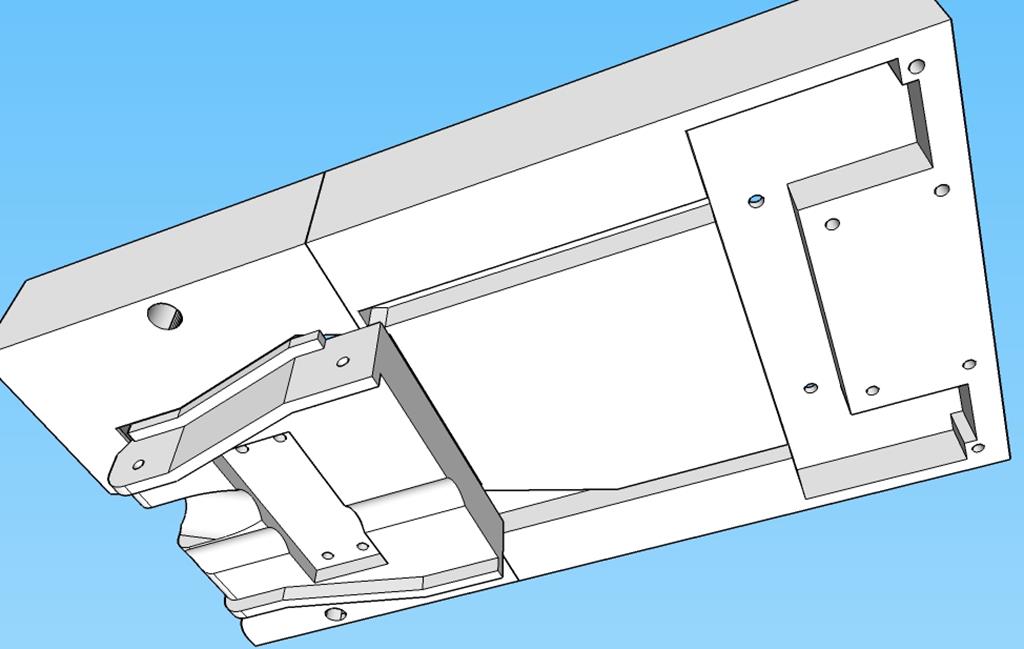

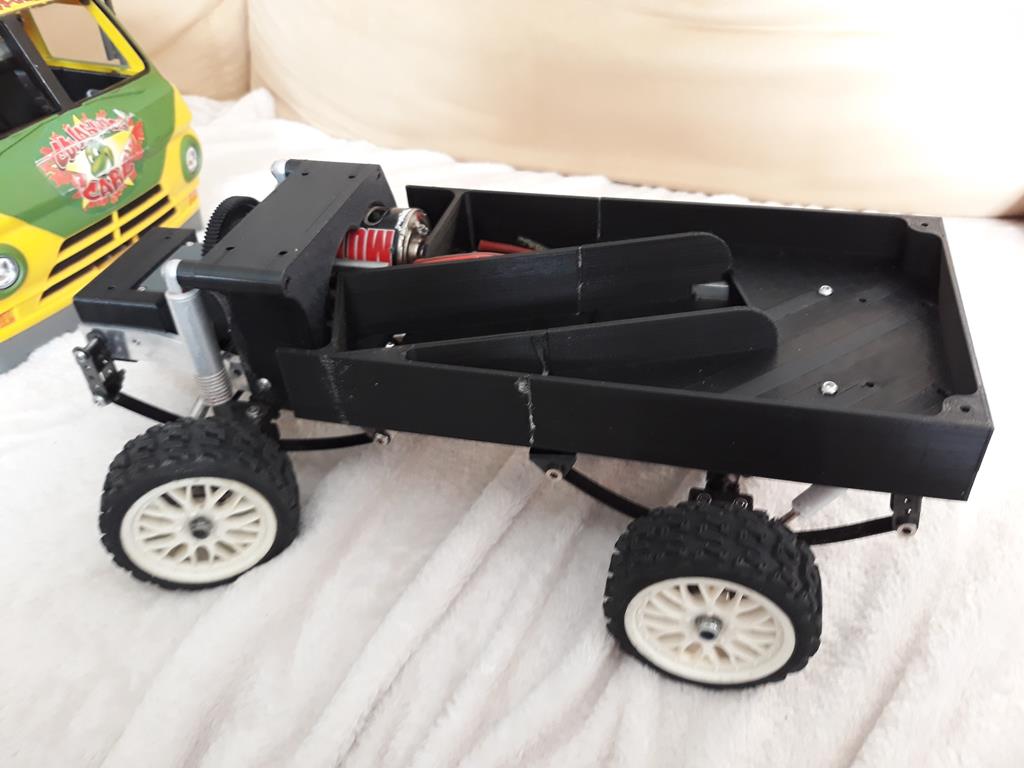

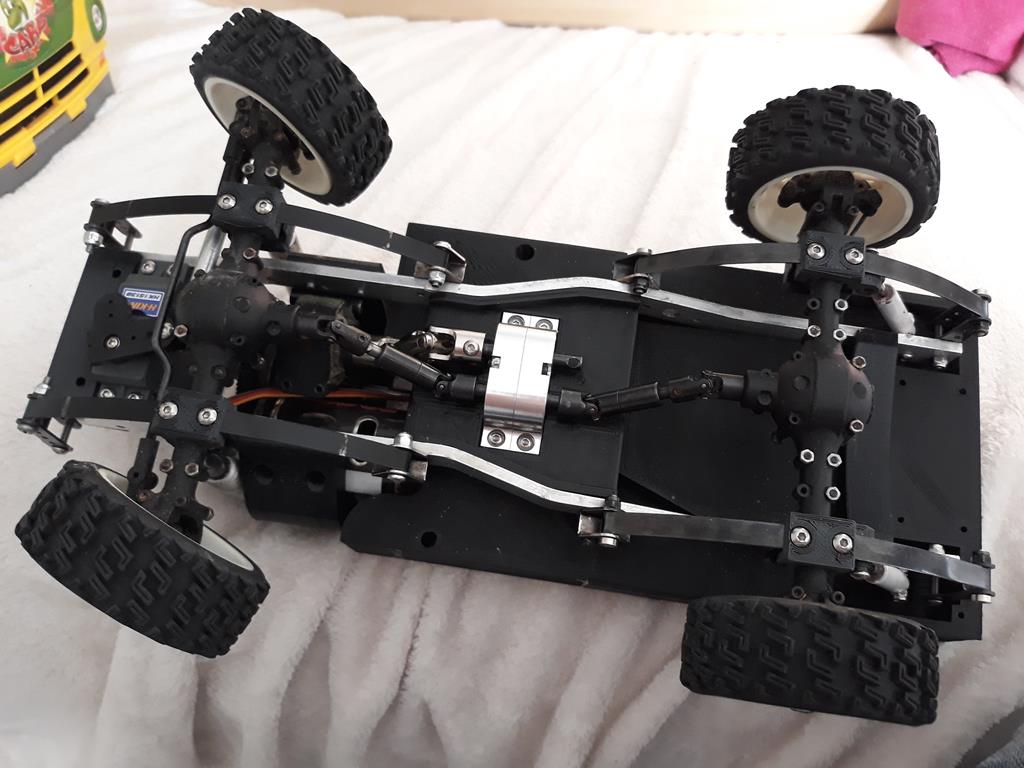

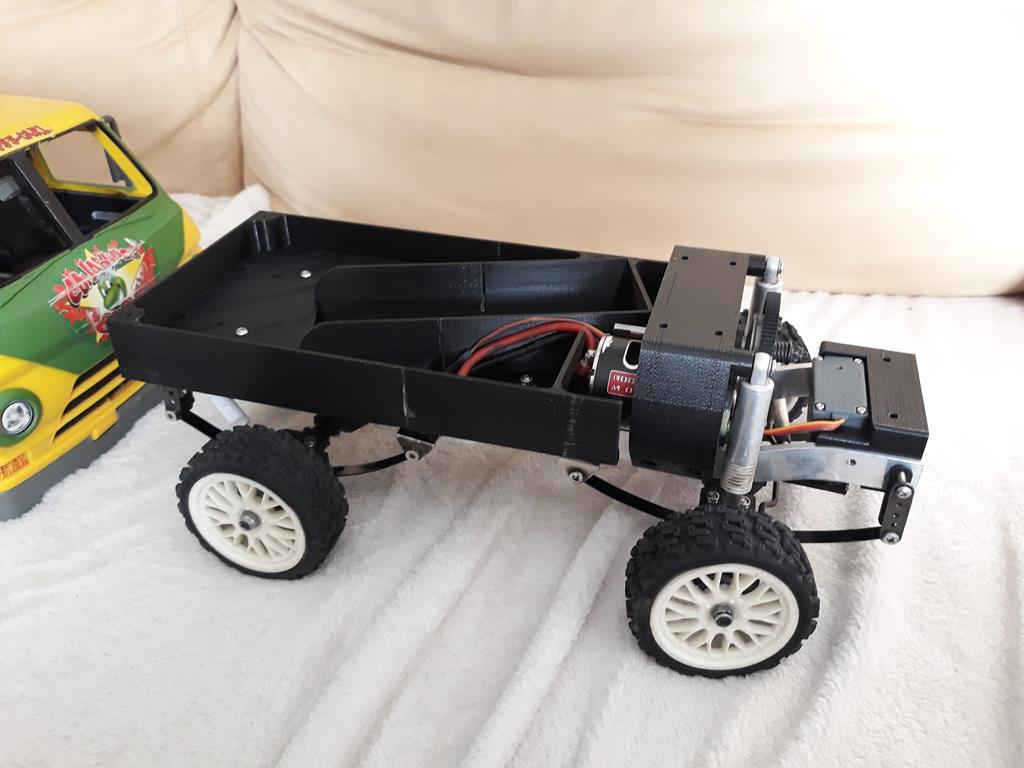

Puis étude de la position de l’accu, le plus bas, éviter le moteur et les longerons du châssis tout en étant centrer dans le véhicule.
Dodge A100 4x4 - Pont SDI et trans axial 051

Dodge A100 4x4 - Pont SDI et trans axial 052

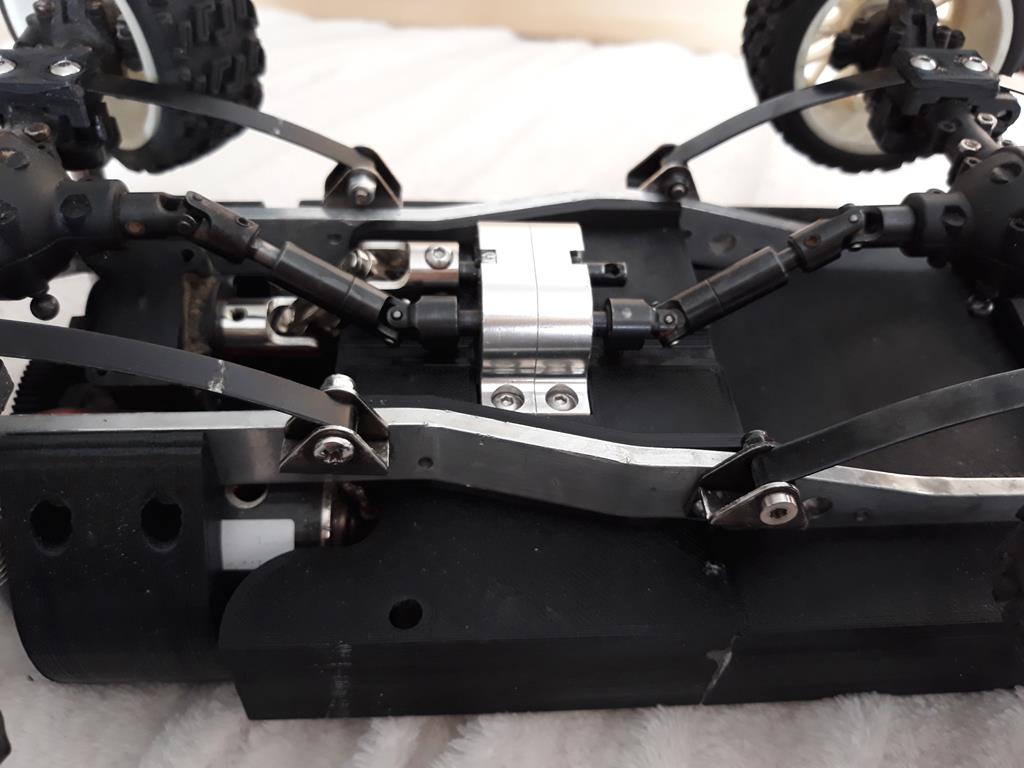

Dodge A100 4x4 - Pont SDI et trans axial 053

Dodge A100 4x4 - Pont SDI et trans axial 054

Dodge A100 4x4 - Pont SDI et trans axial 055

Dodge A100 4x4 - Pont SDI et trans axial 056


_________________
La vie c'est comme une boite de chocolat.
Ca dure moins longtemps chez les gros.
Nicolas
Nicolas

Messages : 1580
Date d'inscription : 04/04/2017
Age : 43
Localisation : Angers (49)

Revenir en haut Aller en bas

Dodge A100 4x4 - Pont SDI et trans axial Empty Re: Dodge A100 4x4 - Pont SDI et trans axial

Message  Nicolas le Mer 13 Mar - 10:29

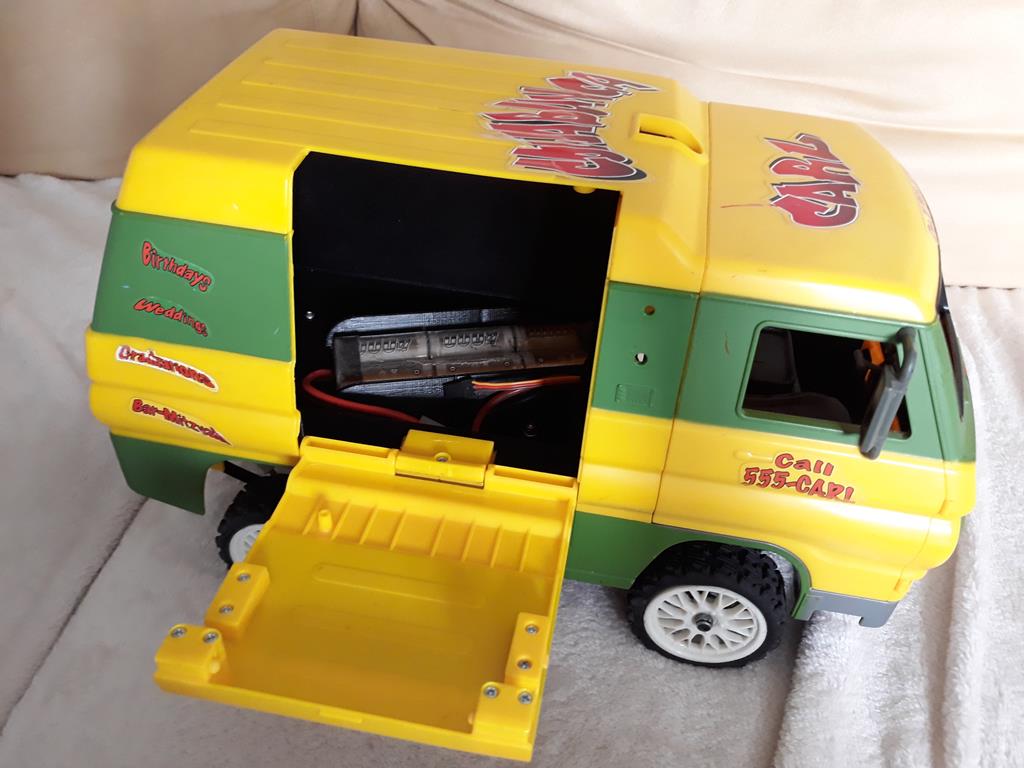

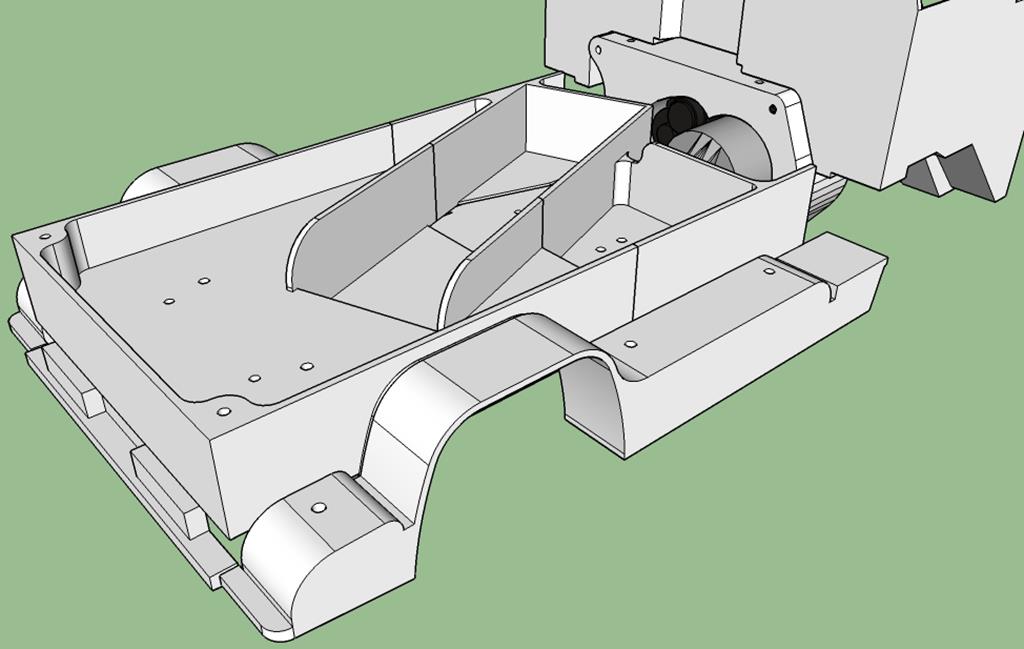

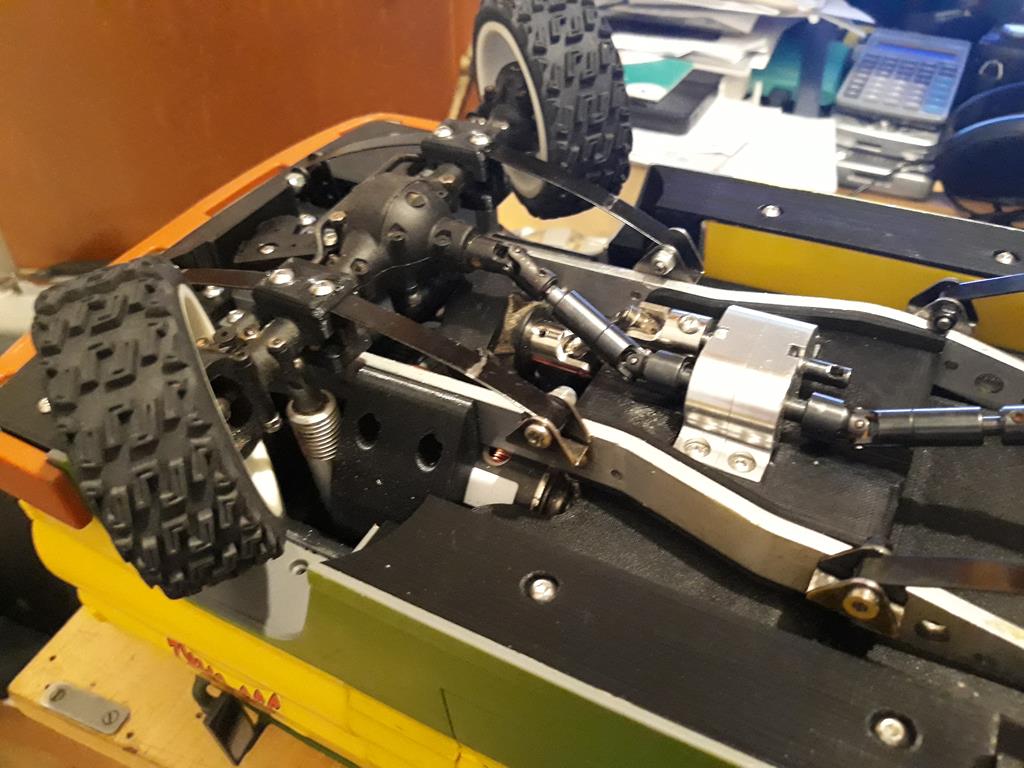

La suite avec le fond de la caisse qui fait couvercle à batterie.

Dodge A100 4x4 - Pont SDI et trans axial 057

Dodge A100 4x4 - Pont SDI et trans axial 058

Dodge A100 4x4 - Pont SDI et trans axial 059

Dodge A100 4x4 - Pont SDI et trans axial 060

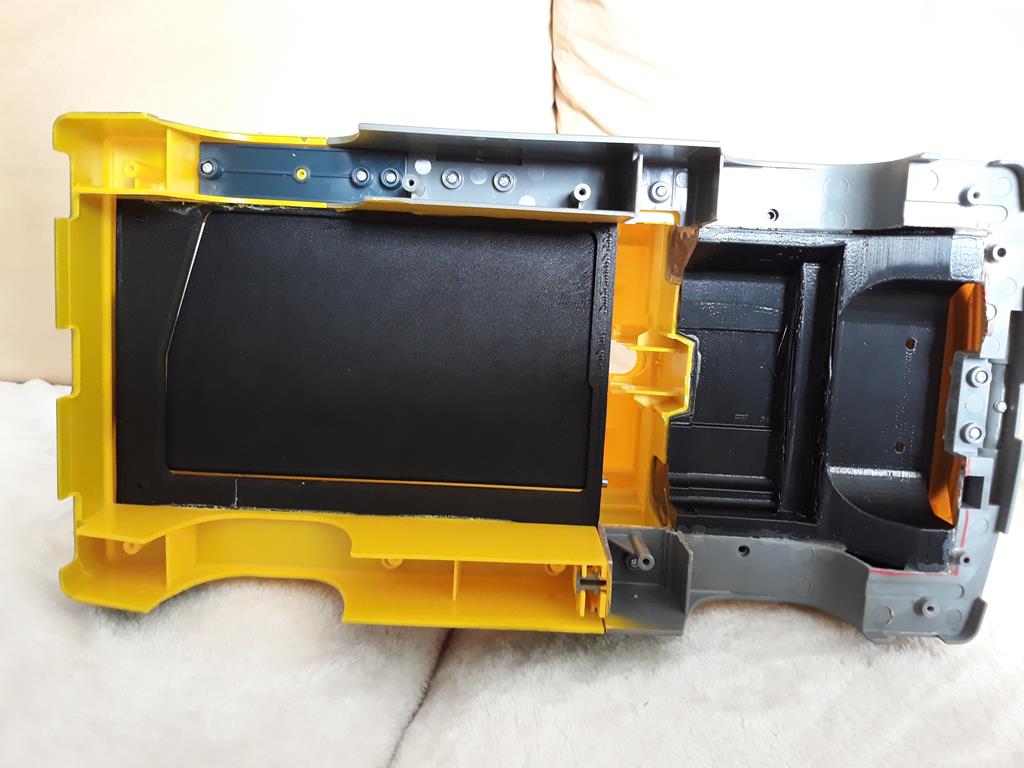

Dodge A100 4x4 - Pont SDI et trans axial 061

Dodge A100 4x4 - Pont SDI et trans axial 062

Dodge A100 4x4 - Pont SDI et trans axial 063

Dodge A100 4x4 - Pont SDI et trans axial 064


Dodge A100 4x4 - Pont SDI et trans axial 1025284884

_________________
La vie c'est comme une boite de chocolat.
Ca dure moins longtemps chez les gros.
Nicolas
Nicolas

Messages : 1580
Date d'inscription : 04/04/2017
Age : 43
Localisation : Angers (49)

Revenir en haut Aller en bas

Dodge A100 4x4 - Pont SDI et trans axial Empty Re: Dodge A100 4x4 - Pont SDI et trans axial

Message  off-road le Mer 13 Mar - 13:37

Ah oui quand même

_________________
v8 power.
off-road
off-road

Messages : 684
Date d'inscription : 29/12/2017
Age : 41
Localisation : Gesté, 49

Revenir en haut Aller en bas

Dodge A100 4x4 - Pont SDI et trans axial Empty Re: Dodge A100 4x4 - Pont SDI et trans axial

Message  Dédé33 le Mer 13 Mar - 23:18

Dodge A100 4x4 - Pont SDI et trans axial 2771993328 Dodge A100 4x4 - Pont SDI et trans axial 2771993328 Dodge A100 4x4 - Pont SDI et trans axial 2771993328 Dodge A100 4x4 - Pont SDI et trans axial 2771993328 Dodge A100 4x4 - Pont SDI et trans axial 1025284884
Dédé33
Dédé33

Messages : 92
Date d'inscription : 02/03/2019

Revenir en haut Aller en bas

Dodge A100 4x4 - Pont SDI et trans axial Empty Re: Dodge A100 4x4 - Pont SDI et trans axial

Message  off-road le Jeu 14 Mar - 1:42

Tu vois dedé
Encore un van
Certes pas un vw
Mais un van

Donc autant dire que je suis très intéressé

Encore plus avec cette carrosserie difficile à trouver

_________________
v8 power.
off-road
off-road

Messages : 684
Date d'inscription : 29/12/2017
Age : 41
Localisation : Gesté, 49

Revenir en haut Aller en bas

Dodge A100 4x4 - Pont SDI et trans axial Empty Re: Dodge A100 4x4 - Pont SDI et trans axial

Message  Nicolas le Jeu 14 Mar - 9:59

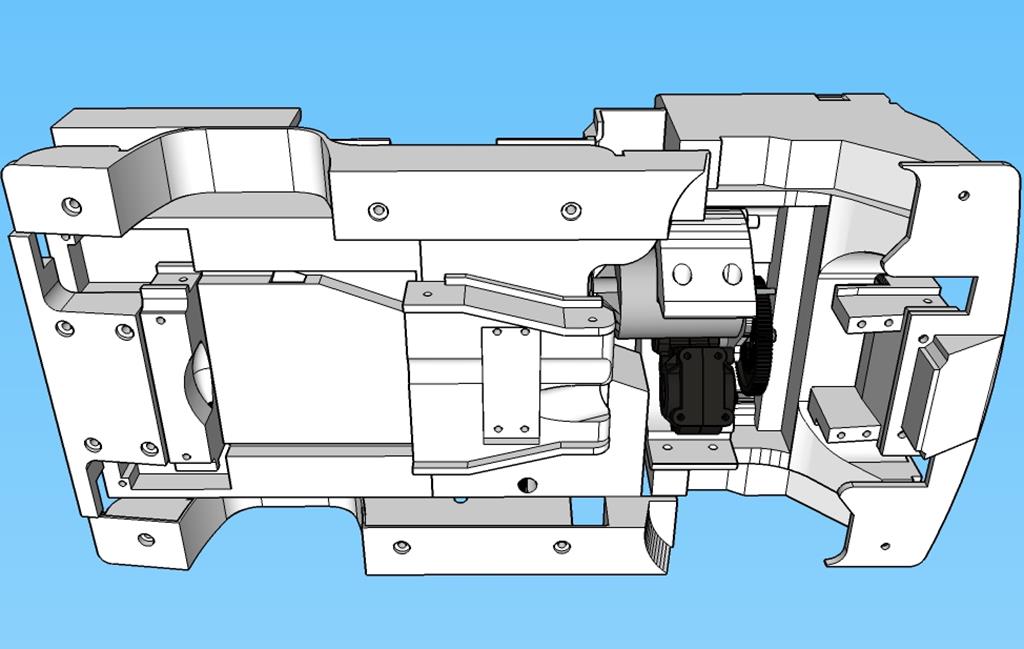

On s'approche de la fin avec les détails.

-Bas de caisse latéraux
-support pare chocs arrière
-bas de caisse avant qui tient aussi le pare choc avant.
Dodge A100 4x4 - Pont SDI et trans axial 065

Dodge A100 4x4 - Pont SDI et trans axial 066

Dodge A100 4x4 - Pont SDI et trans axial 067

Dodge A100 4x4 - Pont SDI et trans axial 068

Dodge A100 4x4 - Pont SDI et trans axial 069

Dodge A100 4x4 - Pont SDI et trans axial 070

Dodge A100 4x4 - Pont SDI et trans axial 071

Dodge A100 4x4 - Pont SDI et trans axial 072

Dodge A100 4x4 - Pont SDI et trans axial 073

Dodge A100 4x4 - Pont SDI et trans axial 074

Dodge A100 4x4 - Pont SDI et trans axial 075








Il est finis, il ne lui manque plus que ses roues et une peinture.
Et peut être quelques détails.

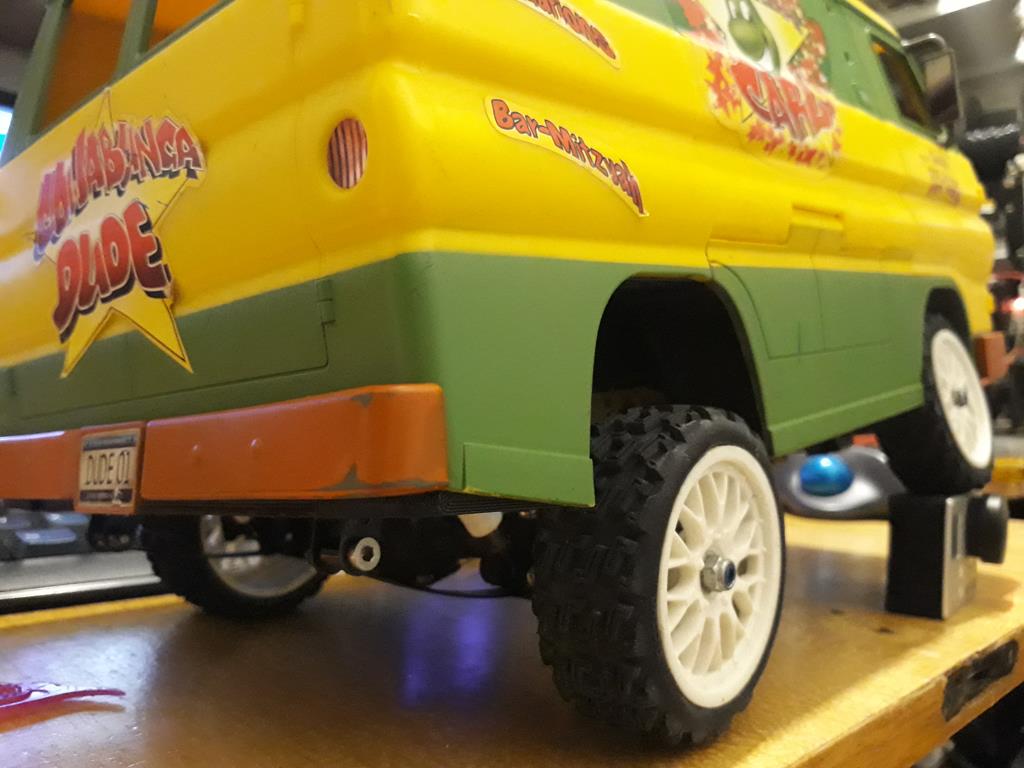

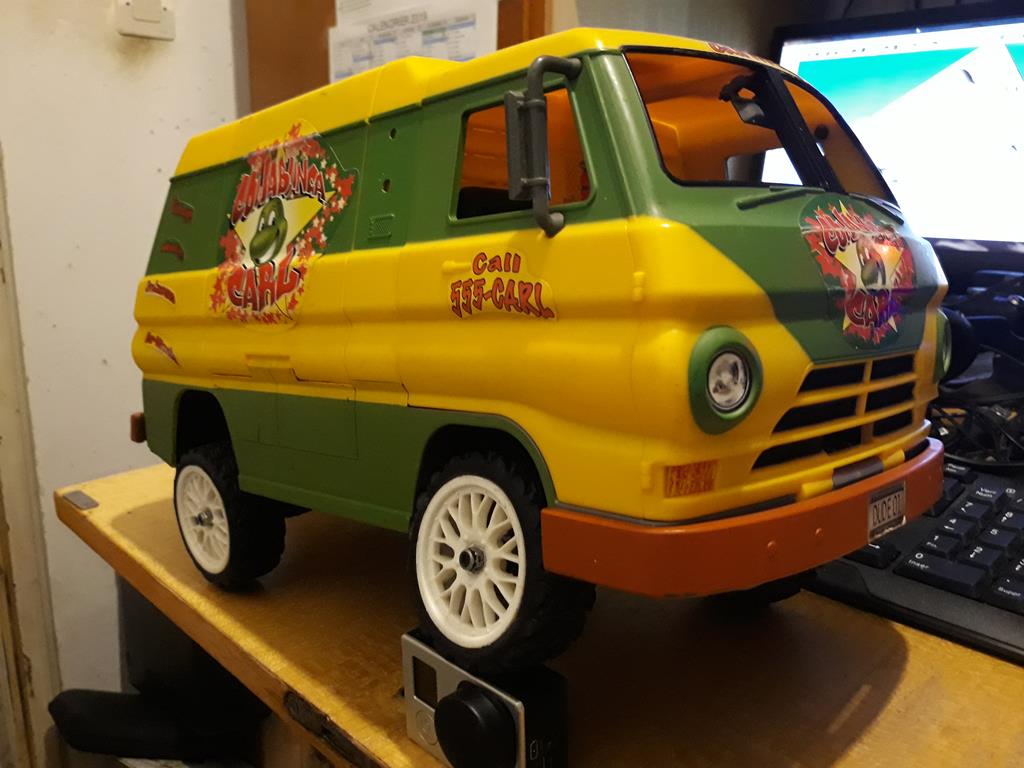

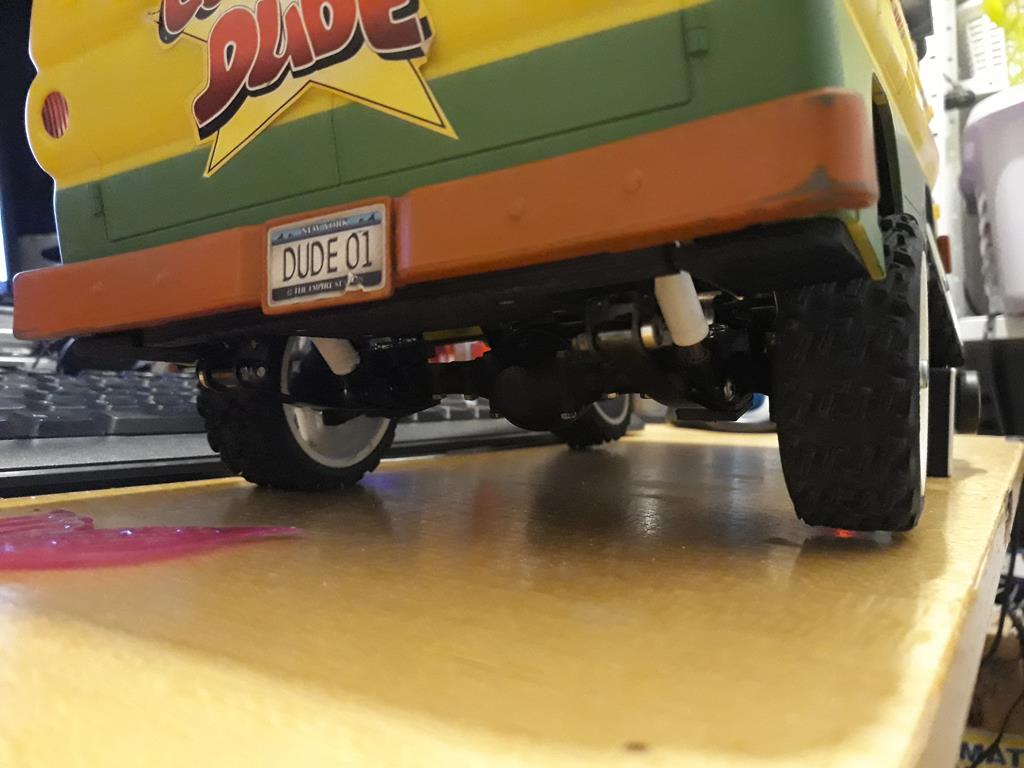

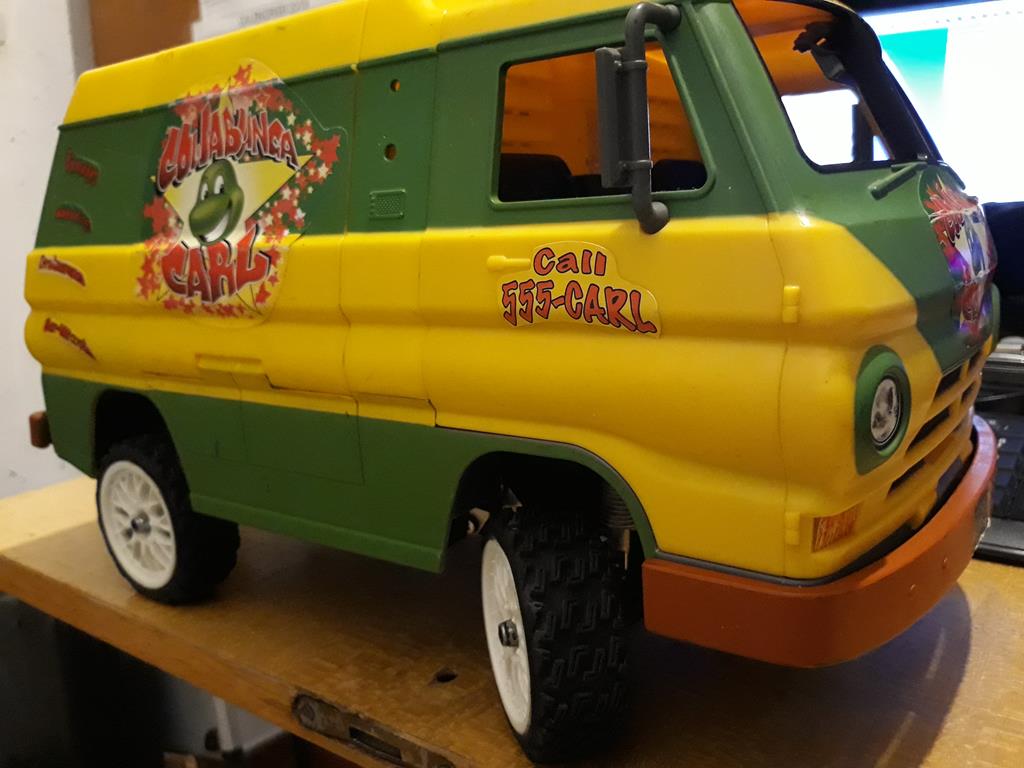

Quelques photos avec croisement maxi (4cm)
Dodge A100 4x4 - Pont SDI et trans axial 076

Dodge A100 4x4 - Pont SDI et trans axial 077

Dodge A100 4x4 - Pont SDI et trans axial 078

Dodge A100 4x4 - Pont SDI et trans axial 079

Dodge A100 4x4 - Pont SDI et trans axial 080

Dodge A100 4x4 - Pont SDI et trans axial 081

_________________
La vie c'est comme une boite de chocolat.
Ca dure moins longtemps chez les gros.
Nicolas
Nicolas

Messages : 1580
Date d'inscription : 04/04/2017
Age : 43
Localisation : Angers (49)

Revenir en haut Aller en bas

Dodge A100 4x4 - Pont SDI et trans axial Empty Re: Dodge A100 4x4 - Pont SDI et trans axial

Message  off-road le Jeu 14 Mar - 10:36

je ne m'attendais pas à autant de pièces imprimées

le final est vraiment sympa
vivement le décapage des autocollants et la préparation de la carrosserie, (rebouchage de certains trous) et peinture

pose de vitrages, et peut être quelques détails supplémentaires

_________________
v8 power.
off-road
off-road

Messages : 684
Date d'inscription : 29/12/2017
Age : 41
Localisation : Gesté, 49

Revenir en haut Aller en bas

Dodge A100 4x4 - Pont SDI et trans axial Empty Re: Dodge A100 4x4 - Pont SDI et trans axial

Message  Nicolas le Jeu 14 Mar - 12:18

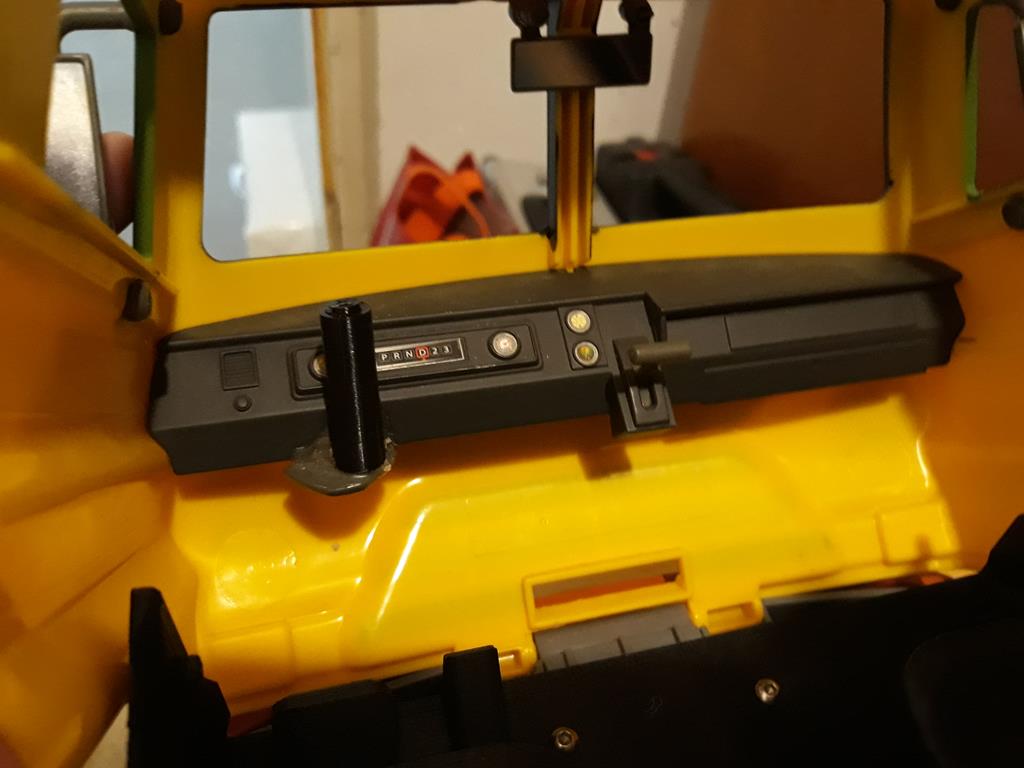

Dernier petit détail hyper important :
Dodge A100 4x4 - Pont SDI et trans axial 082

Dodge A100 4x4 - Pont SDI et trans axial 083

Dodge A100 4x4 - Pont SDI et trans axial 084

Dodge A100 4x4 - Pont SDI et trans axial 085

Dodge A100 4x4 - Pont SDI et trans axial 086


Dodge A100 4x4 - Pont SDI et trans axial 3795189902

_________________
La vie c'est comme une boite de chocolat.
Ca dure moins longtemps chez les gros.
Nicolas
Nicolas

Messages : 1580
Date d'inscription : 04/04/2017
Age : 43
Localisation : Angers (49)

Revenir en haut Aller en bas

Dodge A100 4x4 - Pont SDI et trans axial Empty Re: Dodge A100 4x4 - Pont SDI et trans axial

Message  Nicolas le Jeu 14 Mar - 17:37

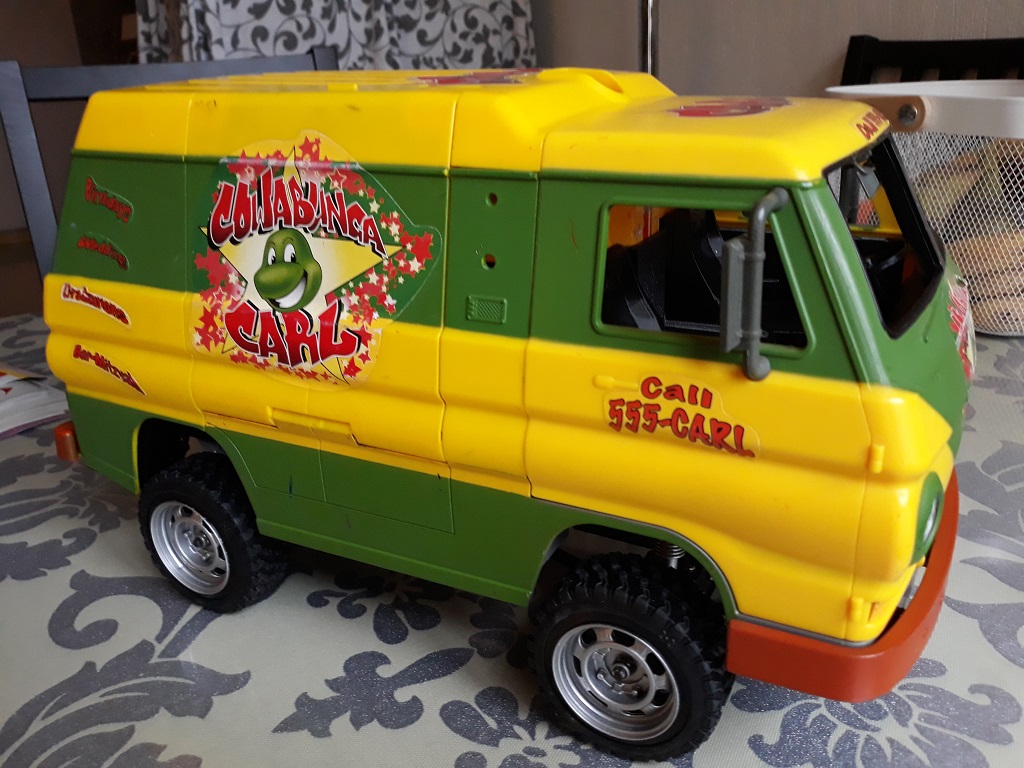

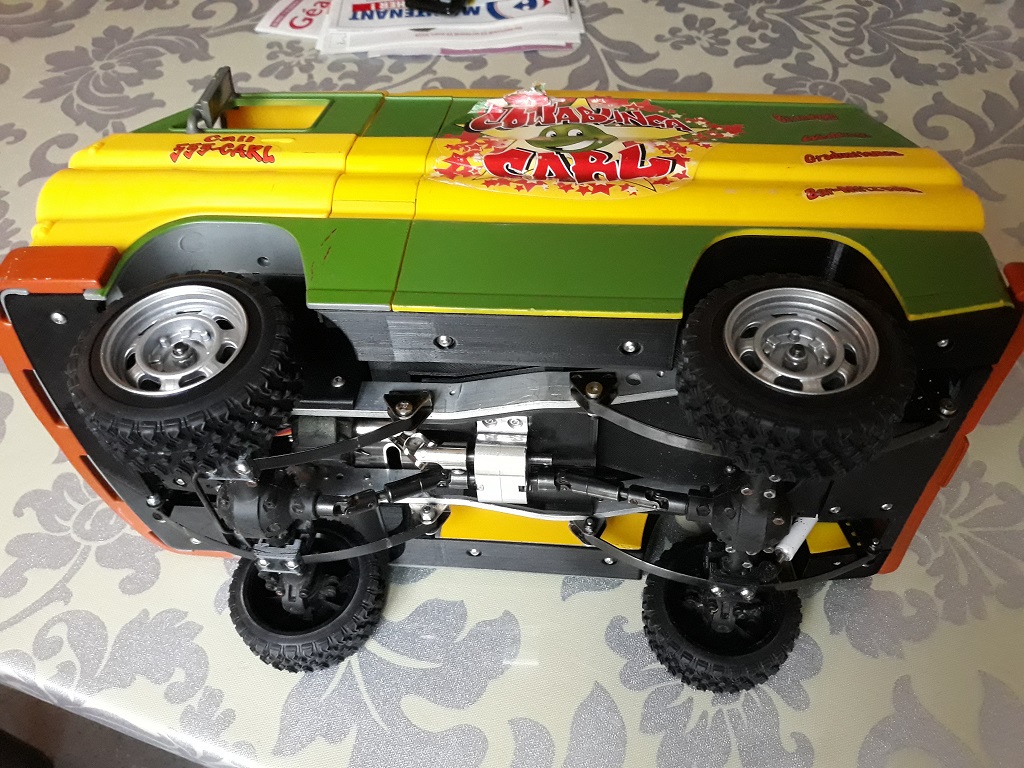

Dodge A100 4x4 - Pont SDI et trans axial 087

Dodge A100 4x4 - Pont SDI et trans axial 088

Dodge A100 4x4 - Pont SDI et trans axial 089

Dodge A100 4x4 - Pont SDI et trans axial 1025284884


Dernière édition par Nicolas le Ven 15 Mar - 16:31, édité 1 fois

_________________
La vie c'est comme une boite de chocolat.
Ca dure moins longtemps chez les gros.
Nicolas
Nicolas

Messages : 1580
Date d'inscription : 04/04/2017
Age : 43
Localisation : Angers (49)

Revenir en haut Aller en bas

Dodge A100 4x4 - Pont SDI et trans axial Empty Re: Dodge A100 4x4 - Pont SDI et trans axial

Message  off-road le Ven 15 Mar - 9:58

les jantes vont bien

ou as tu trouvé les pneus ?
je ne pense pas que ce soit parmi les pneus que je t'avais passé

_________________
v8 power.
off-road
off-road

Messages : 684
Date d'inscription : 29/12/2017
Age : 41
Localisation : Gesté, 49

Revenir en haut Aller en bas

Dodge A100 4x4 - Pont SDI et trans axial Empty Re: Dodge A100 4x4 - Pont SDI et trans axial

Message  Nicolas le Ven 15 Mar - 10:23

off-road a écrit:les jantes vont bien

ou as tu trouvé les pneus ?
je ne pense pas que ce soit parmi les pneus que je t'avais passé
Non c'est un ensemble complet or de prix :
https://www.ebay.fr/itm/1-10-Rc-Rally-Car-wheels-Tires-Set-For-Hpi-Sprint-Rs4-Kyosho-Pureten-Fazer-Fw/323469804059?hash=item4b504d821b:g:LG0AAOSw9Nha~uE2
Razz

_________________
La vie c'est comme une boite de chocolat.
Ca dure moins longtemps chez les gros.
Nicolas
Nicolas

Messages : 1580
Date d'inscription : 04/04/2017
Age : 43
Localisation : Angers (49)

Revenir en haut Aller en bas

Dodge A100 4x4 - Pont SDI et trans axial Empty Re: Dodge A100 4x4 - Pont SDI et trans axial

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
