Message  Nicolas le Mar 14 Nov - 19:06

Salut.

Certain ce demande surement comment je cintre les rond inox de mes scales.

Voici ma cintreuse maison que j'ai fait pour mon boulot.
Je l'ai faite en 2001 et améliorer en 2010 avec butée d'angle percé et différent diamètres de cintrage.
Dessus je cintre des rond inox jusqu’à 6 mm avec des rayon de cintrage allant de R4 à R12.

Cintreuse home made 01

Cintreuse home made 02

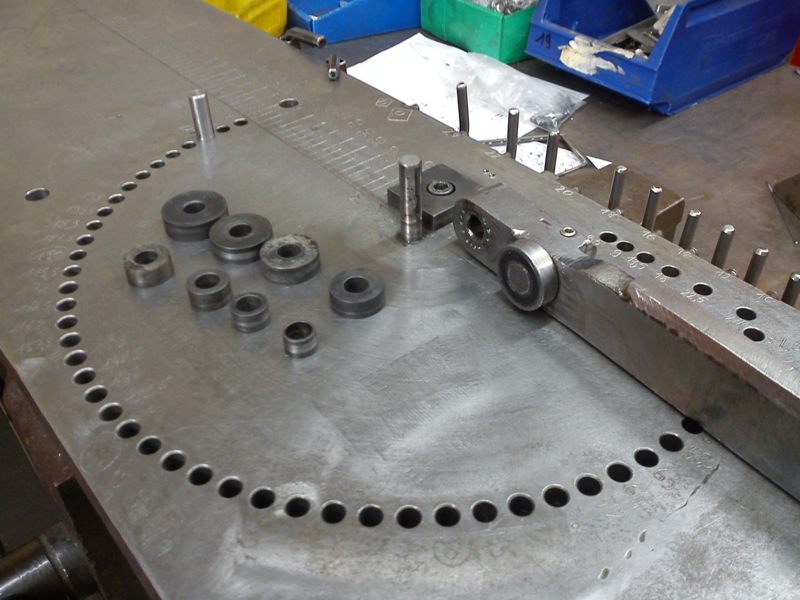

Les différent galets en acier tremper (24, 22, 20, 18, 16, 14, 12, 10)
Cintreuse home made 03

Cintreuse home made 04





Un rond de 6mm que je vais cintrer avec le rayon le plus petit, directement sur l'axe trempé (diametre 8mm)
Cintreuse home made 05

Cintreuse home made 06

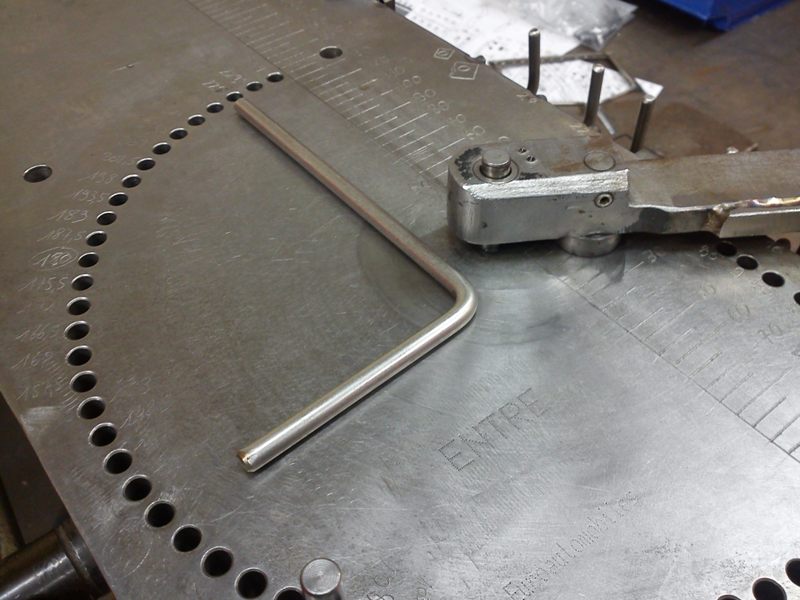

La butée à 112,5°. C'est plus des repère qu'un véritable angle car suivant le galet cet angle change. Pour le diametre de cintrage de 8mm le 112,5° correspond à 90° réel.
Cintreuse home made 07

Cintreuse home made 08

Cintreuse home made 09

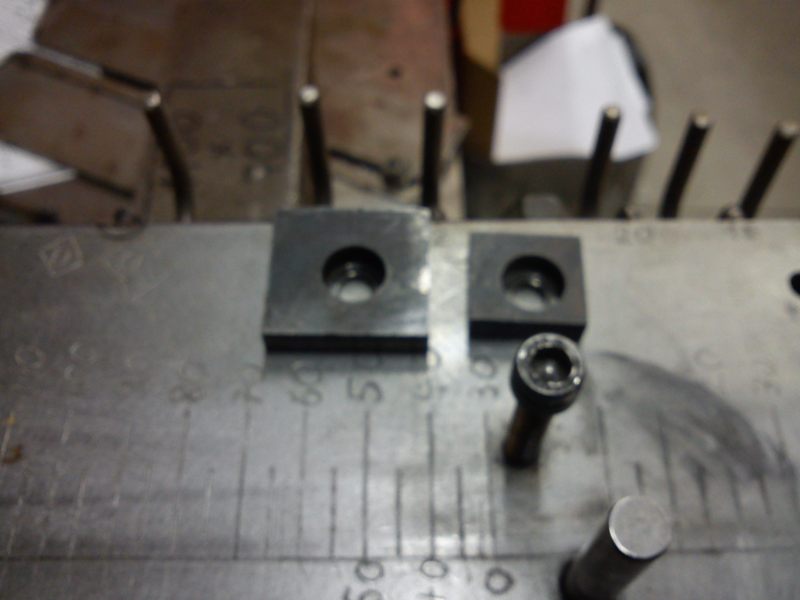

J'ai fait faire aussi en acier tremper des appuis excentrer (les deux carré) pour les différents galets et diametres de rond.
Cintreuse home made 10

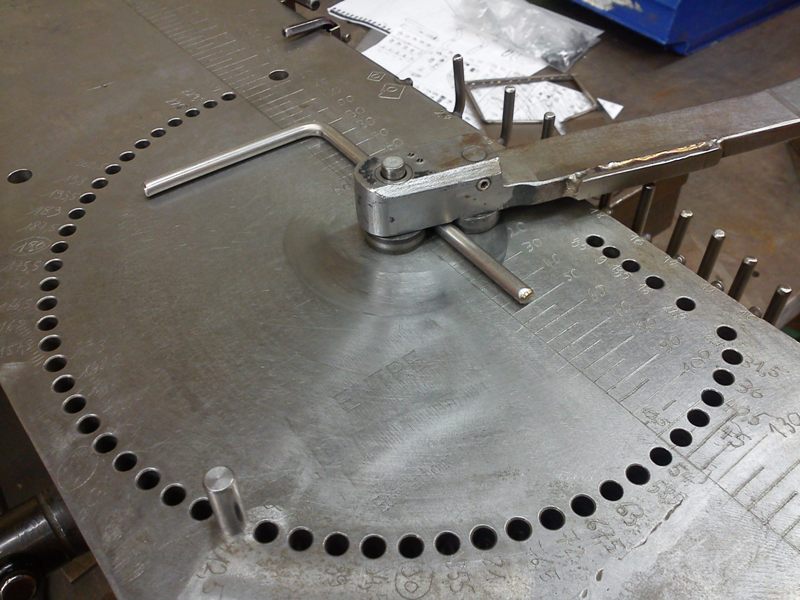

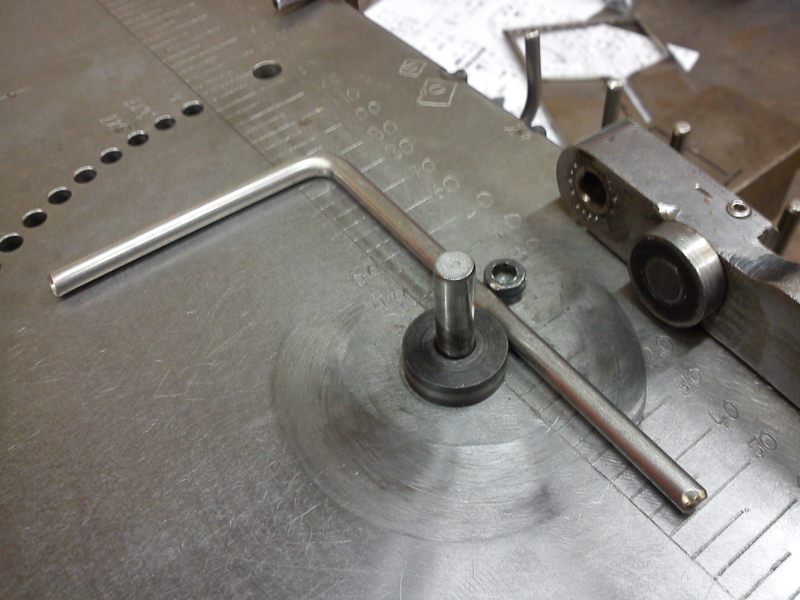

Là c'est un galet de 22mm qui est monté.
Cintreuse home made 11

Cintreuse home made 12

Cintreuse home made 13

Cintreuse home made 14

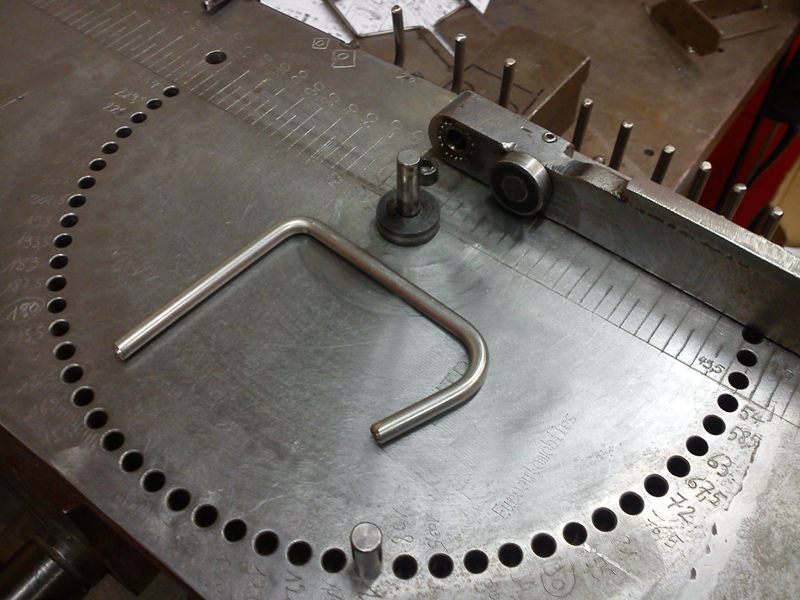

La butée avant
Cintreuse home made 15

Cintreuse home made 16

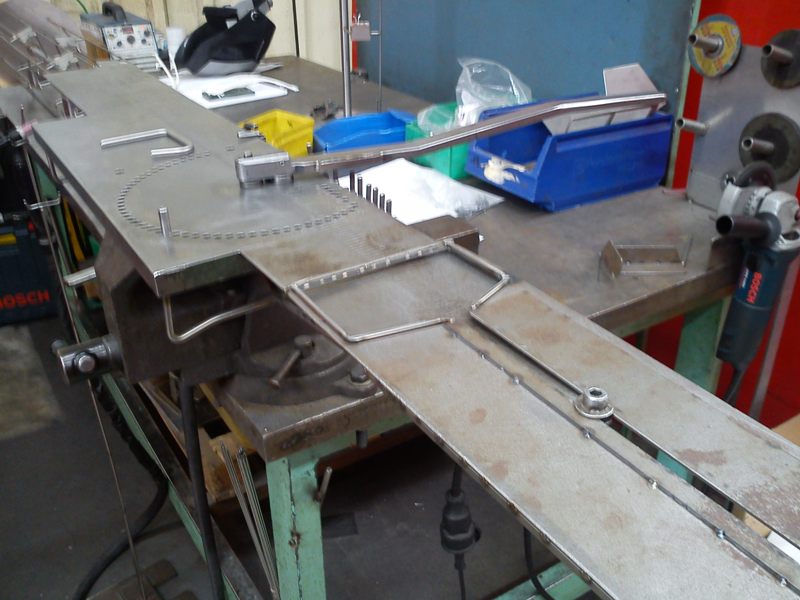

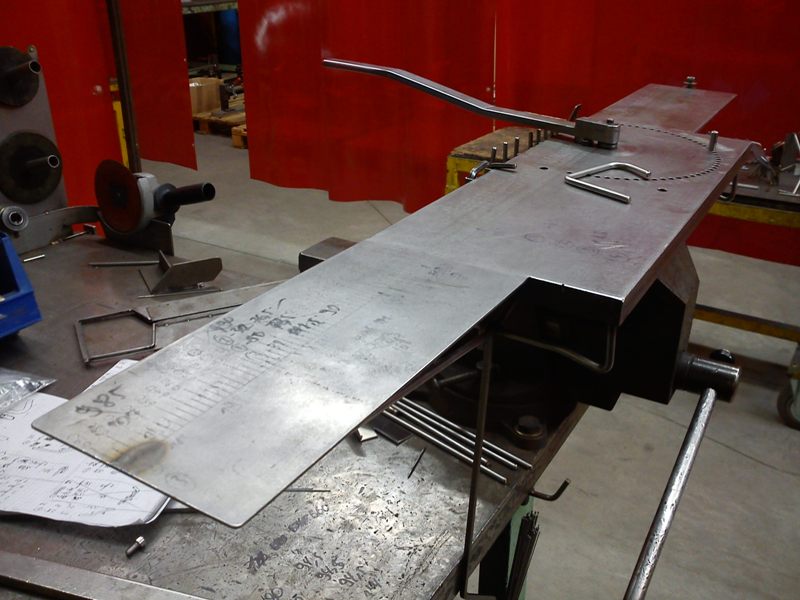

J'ai aussi fait une graduation arrière.
Cintreuse home made 17


Ainsi grâce aux différents marquages, je note mes développés de ronds, mes butées, les angles, les galets et je peut refaire les mêmes cintrage plus tard.


Depuis j'ai changer de boulot, de condition de travail et la cintreuse est rester pour continuer sont travail avec mes ancien collègues.
Plus de Tig, de meuleuse, de cintreuse, donc fini pour le moment les scales et cages en Inox.


Wink
