[100% Home made] Latil H14tl10 débardeur forestier
Bonjour,
Je vous présente mon Latil H14tl10
Le modèle original:
Le châssis est en laiton comme les cardans (brasés) et beaucoup de pièces accessoires. Le carrossage est imprimé en 3D. J'ai utilisé pas mal de pièce de récup comme les pignons qui viennent de perceuses sans fil tout comme la boite de réduction. Les pignons de pont sont en laiton (à surveiller).
Le variateur est un tekin FXR et le moteur un Novak 55t, les pneus des Mud Basher 1.9 RC4WD. Le servo de direction est un Power HD LF20MG
20kg à 6.6V et le servo treuil est un Hitec HSR-2645CR à rotation continue 12kg à 7.4V.
Temps de fabrication : 7 mois (par alternance) et 1 ans de dessin (tranquillement). Le début du projet remonte à Mars 2015 et terminé en ce début d'année.
Quelques étapes de sa fabrication:
Les réducteurs à denture internes
Les pignons acier brasés
Les ponts en laiton brasés et la direction
Pivot de direction
Logo Latil
Premier montage sur roues
Direction 4WS
Vue du dessous direction dépendante
Motorisation + élec

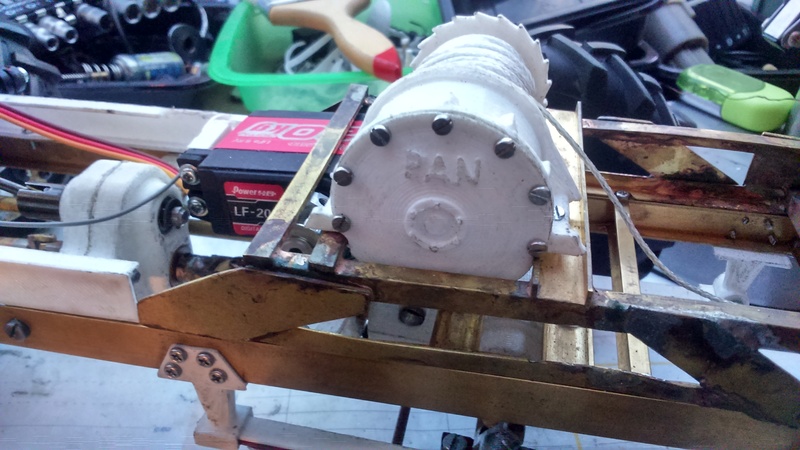

Treuil PAN
Fusée de direction en inox soudé
Cardan en laiton brasé
Crochet du treuil
Treuil + bêche
Guide câble treuil
Phares
Marchepied
Peinture
Je vous présente mon Latil H14tl10
Le modèle original:
Le châssis est en laiton comme les cardans (brasés) et beaucoup de pièces accessoires. Le carrossage est imprimé en 3D. J'ai utilisé pas mal de pièce de récup comme les pignons qui viennent de perceuses sans fil tout comme la boite de réduction. Les pignons de pont sont en laiton (à surveiller).
Le variateur est un tekin FXR et le moteur un Novak 55t, les pneus des Mud Basher 1.9 RC4WD. Le servo de direction est un Power HD LF20MG
20kg à 6.6V et le servo treuil est un Hitec HSR-2645CR à rotation continue 12kg à 7.4V.
Temps de fabrication : 7 mois (par alternance) et 1 ans de dessin (tranquillement). Le début du projet remonte à Mars 2015 et terminé en ce début d'année.
Quelques étapes de sa fabrication:
Les réducteurs à denture internes
Les pignons acier brasés
Les ponts en laiton brasés et la direction
Pivot de direction
Logo Latil
Premier montage sur roues
Direction 4WS
Vue du dessous direction dépendante
Motorisation + élec
Treuil PAN
Fusée de direction en inox soudé
Cardan en laiton brasé
Crochet du treuil
Treuil + bêche
Guide câble treuil
Phares
Marchepied
Peinture
Mathieu- Messages : 78
Date d'inscription : 08/06/2017
Age : 28
Localisation : Briec de L'Odet
Vins 009 aime ce message
Re: [100% Home made] Latil H14tl10 débardeur forestier
bravo Mathieu
je suis complètement admiratif de ce modéle fait totalement maison super post avec de belles photos
madmaxx- Messages : 36
Date d'inscription : 09/06/2017
Age : 53
Re: [100% Home made] Latil H14tl10 débardeur forestier
De retour du RISA où j'ai roulé le dimanche avec le Latil, les bras de suspension sont à refaire (imprimés en 3D trop fragile), le moteur chauffe trop, la fixation du servo treuil à la poulie à revoir !
J'ai pas osé prendre de photos à la fin de la sortie du RISA, le Latil ne ressemblait plus à un Latil Mais ce n'est que partie remise !
J'ai donc attaqué les bras de suspension, 4 de finis il m'en restes 4 à finir :
Ajout d'un radiateur + ventilateur qui me restait du ZIL:
La carrosserie réparé: d'ailleurs je pense fabriqué une cage pour les sortie un peu "Hard" pour éviter de recollé à chaque tonneau la carrosserie
Le pont arrière démonté
En démontant le pont j'ai ouvert les pignons, et là pas mal de limaille.. J'ai donc bourré de graisse, j'avais mis de l'huile mais elle s'est échappé
La limaille:
A bientôt pour la suite.
Mat
J'ai pas osé prendre de photos à la fin de la sortie du RISA, le Latil ne ressemblait plus à un Latil Mais ce n'est que partie remise !
J'ai donc attaqué les bras de suspension, 4 de finis il m'en restes 4 à finir :
Ajout d'un radiateur + ventilateur qui me restait du ZIL:
La carrosserie réparé: d'ailleurs je pense fabriqué une cage pour les sortie un peu "Hard" pour éviter de recollé à chaque tonneau la carrosserie
Le pont arrière démonté
En démontant le pont j'ai ouvert les pignons, et là pas mal de limaille.. J'ai donc bourré de graisse, j'avais mis de l'huile mais elle s'est échappé
La limaille:
A bientôt pour la suite.
Mat
_________________
Latil H14tl10 _ Taganay 683432 8x8 _ ZIL 4904 _ Tatra 815-7 4x4
Mathieu- Messages : 78
Date d'inscription : 08/06/2017
Age : 28
Localisation : Briec de L'Odet
Re: [100% Home made] Latil H14tl10 débardeur forestier
madmaxx a écrit:
bravo Mathieu
je suis complètement admiratif de ce modéle fait totalement maison super post avec de belles photos
Merci Madmaxx, tu n'es pas en reste !
Tu va nous faire une nouvelle carrosserie Ricoré pour le RISA 8 ?
Mathieu- Messages : 78
Date d'inscription : 08/06/2017
Age : 28
Localisation : Briec de L'Odet
Re: [100% Home made] Latil H14tl10 débardeur forestier
Mathieu a écrit:madmaxx a écrit:
bravo Mathieu
je suis complètement admiratif de ce modéle fait totalement maison super post avec de belles photos
Merci Madmaxx, tu n'es pas en reste !
Tu va nous faire une nouvelle carrosserie Ricoré pour le RISA 8 ?
pour le moment je ne sais pas peut être en fonction du thème a venir ....
mais deja beaucoup de projet en cours et pas fini, et d' autre qui sont en projet donc a venir ...... on verra
madmaxx- Messages : 36
Date d'inscription : 09/06/2017
Age : 53
Re: [100% Home made] Latil H14tl10 débardeur forestier
madmaxx a écrit:Mathieu a écrit:madmaxx a écrit:
bravo Mathieu
je suis complètement admiratif de ce modéle fait totalement maison super post avec de belles photos
Merci Madmaxx, tu n'es pas en reste !
Tu va nous faire une nouvelle carrosserie Ricoré pour le RISA 8 ?
pour le moment je ne sais pas peut être en fonction du thème a venir ....
mais deja beaucoup de projet en cours et pas fini, et d' autre qui sont en projet donc a venir ...... on verra
J'attend de voir ça, en tout cas chapeau !
J'ai hâte de connaitre le thème, pour m'y coller, c'est pas que je m'ennuis m'enfin
Mathieu- Messages : 78
Date d'inscription : 08/06/2017
Age : 28
Localisation : Briec de L'Odet
Re: [100% Home made] Latil H14tl10 débardeur forestier
quel boulot de dingue surtout ton chassis superbe modele qui force le respect bravo
koni- Messages : 130
Date d'inscription : 15/05/2017
Localisation : Angers(49)
Re: [100% Home made] Latil H14tl10 débardeur forestier
koni a écrit:quel boulot de dingue surtout ton chassis superbe modele qui force le respect bravo
Merci Koni
Mathieu- Messages : 78
Date d'inscription : 08/06/2017
Age : 28
Localisation : Briec de L'Odet
Re: [100% Home made] Latil H14tl10 débardeur forestier
Vivement les photos du Latil réparer.
Effectivement une cage pour les sortie hard peut etre un plus.
Ou fabriquer l'entourage du pare brise en métal fixé directement sur le châssis.
Effectivement une cage pour les sortie hard peut etre un plus.
Ou fabriquer l'entourage du pare brise en métal fixé directement sur le châssis.
_________________
Les sujets vous ont plu. Inscrivez-vous qu'on en discute.
Nicolas- Messages : 2892
Date d'inscription : 04/04/2017
Age : 47
Localisation : Angers (49)
Re: [100% Home made] Latil H14tl10 débardeur forestier
Salut,
Quelques nouvelles du Latil, il à pris des vacances et en a profité pour débarder un peu
J'ai finis de fabriquer les bras de suspension qui me manquait, réparé la carrosserie, je me suis un peu raté pour l'arceau
J'ai réparé le treuil en ajoutant une clavette faite maison pour entraîner la poulie sur le servo, d'ailleurs je crois avoir grillé le servo du treuil, il ne répond plus Je vais le démonter pour vérifier, mais je crains le pire. Pourtant il me semble pas avoir forcer ou fait une mauvaise manip...
J'ai pus faire deux vidéos de mes vacances:
Ça fonctionnais plutôt bien, aucune casse à part ce servo
A bientôt !
Mat
Quelques nouvelles du Latil, il à pris des vacances et en a profité pour débarder un peu
J'ai finis de fabriquer les bras de suspension qui me manquait, réparé la carrosserie, je me suis un peu raté pour l'arceau
J'ai réparé le treuil en ajoutant une clavette faite maison pour entraîner la poulie sur le servo, d'ailleurs je crois avoir grillé le servo du treuil, il ne répond plus Je vais le démonter pour vérifier, mais je crains le pire. Pourtant il me semble pas avoir forcer ou fait une mauvaise manip...
J'ai pus faire deux vidéos de mes vacances:
Ça fonctionnais plutôt bien, aucune casse à part ce servo
A bientôt !
Mat
Mathieu- Messages : 78
Date d'inscription : 08/06/2017
Age : 28
Localisation : Briec de L'Odet
Re: [100% Home made] Latil H14tl10 débardeur forestier
Franchement j'adore !!
Dommage pour ton servo, mais pour le prochain prépare un TowerPro MG958 qui a un bon couple >15kg, il n'est vraiment pas ruineux (de mémoire ~12$)
Bullrog- Messages : 12
Date d'inscription : 08/06/2017
Re: [100% Home made] Latil H14tl10 débardeur forestier
super que tu aies réparé ce magnifique scale bon un servo en moins
pas trop grave vue les réparations que tu viens de lui faire !
in mud- Moderateur
- Messages : 710
Date d'inscription : 24/12/2016
Re: [100% Home made] Latil H14tl10 débardeur forestier
il te faut un servo 360° ?
Pour ma Subaru j'ai un spring Rc :
http://www.ebay.fr/itm/Spring-RC-SM-S4315R-Large-Continuous-Rotation-360-Degree-JR-15KG-Servo-for-Robot-/182412461735?hash=item2a78a146a7:g:8Z0AAOSwUKxYb2J0
Ca coute rien ou presque et une bonne force (16kg), sur ma Subaru il soulève le 8x8.
Pas besoin de modifier un servo standard, celui là est continu sans fin avec pignons métal.
Pour ma Subaru j'ai un spring Rc :
http://www.ebay.fr/itm/Spring-RC-SM-S4315R-Large-Continuous-Rotation-360-Degree-JR-15KG-Servo-for-Robot-/182412461735?hash=item2a78a146a7:g:8Z0AAOSwUKxYb2J0
Ca coute rien ou presque et une bonne force (16kg), sur ma Subaru il soulève le 8x8.
Pas besoin de modifier un servo standard, celui là est continu sans fin avec pignons métal.
_________________
Les sujets vous ont plu. Inscrivez-vous qu'on en discute.
Nicolas- Messages : 2892
Date d'inscription : 04/04/2017
Age : 47
Localisation : Angers (49)
Re: [100% Home made] Latil H14tl10 débardeur forestier
Oui pas trop grave et pas trop cher la réparation, je pensais avoir trouvé la source du problème ce soir en trouvant un câble sectionné et dénudé à plusieurs endroit mais non ça fonctionne toujours pas.. Tant pis j'aurais essayé, j'ai trouvé un servo 360° à 20kg sous 6v
J'ai un gros panier en cours, dont ce servo... Je passerais bientôt commande
J'ai un gros panier en cours, dont ce servo... Je passerais bientôt commande
Mathieu- Messages : 78
Date d'inscription : 08/06/2017
Age : 28
Localisation : Briec de L'Odet
Re: [100% Home made] Latil H14tl10 débardeur forestier
Salut Mathieu,
Super ton post sur ton toy, chapeau pour le travail réalisé, nouveau projet pour le prochain RISA ?
A+
Super ton post sur ton toy, chapeau pour le travail réalisé, nouveau projet pour le prochain RISA ?
A+
DamsSmadRC- Messages : 78
Date d'inscription : 11/06/2017
Localisation : Morbihan
Re: [100% Home made] Latil H14tl10 débardeur forestier
Salut Damien !
Merci
Héhé, oui nouveau projet en cours, la maquette 3D est "mécaniquement" terminée, il me reste quelques bricole et surtout la carrosserie à dessiner ! Je compte garder la surprise jusqu’à la création d'un sujet En tout cas il y a beaucoup de temps d'usinage pur sur celui-là...
A bientôt,
Mat
Merci
Héhé, oui nouveau projet en cours, la maquette 3D est "mécaniquement" terminée, il me reste quelques bricole et surtout la carrosserie à dessiner ! Je compte garder la surprise jusqu’à la création d'un sujet En tout cas il y a beaucoup de temps d'usinage pur sur celui-là...
A bientôt,
Mat
Mathieu- Messages : 78
Date d'inscription : 08/06/2017
Age : 28
Localisation : Briec de L'Odet
Re: [100% Home made] Latil H14tl10 débardeur forestier
Mathieu a écrit:Salut Damien !
Merci
Héhé, oui nouveau projet en cours, la maquette 3D est "mécaniquement" terminée, il me reste quelques bricole et surtout la carrosserie à dessiner ! Je compte garder la surprise jusqu’à la création d'un sujet En tout cas il y a beaucoup de temps d'usinage pur sur celui-là...
A bientôt,
Mat
J'ai hâte de voir ça, tu ne chomes pas.
De mon côté j'avance sur mon Wraith et sur une carrosserie VW sur un châssis d 'Ascender...
A+
DamsSmadRC- Messages : 78
Date d'inscription : 11/06/2017
Localisation : Morbihan
Re: [100% Home made] Latil H14tl10 débardeur forestier
Pas de nouveauté sur le Latil ?
Concentré sur le Tatra ?
Concentré sur le Tatra ?
Re: [100% Home made] Latil H14tl10 débardeur forestier
chapeau bas pour le détail de la fabrication !
off-road- Admin
- Messages : 1015
Date d'inscription : 29/12/2017
Age : 45
Localisation : Gesté, 49
Re: [100% Home made] Latil H14tl10 débardeur forestier
Corleone a écrit:Pas de nouveauté sur le Latil ?
Concentré sur le Tatra ?
Concentré sur la Tatra oui, mais j'en oublis pas le Latil ! De temps en temps je me posais sur son cas.. Je dois revoir le système de motorisation du treuil car la courroie qui l’entraîne ne fait que sauter sous l'effort. Mais j'ai enfin réussi à trouver une solution valable. J'ai bien pensé à continuer d'utilisé un servo à rotation continue mais ils sont trop encombrant et le système d'entrainement servo->treuil ne me convenais pas. J'ai pourtant dessiné plusieurs solution comme par exemple une cascade de pignon, ou des pignons à axes perpendiculaire, ou une chaîne... Mais j'ai finalement opté pour un réducteur de treuil du commerce type 3racing, que j'ai démonté et je l'ai accouplé à un couple conique en laiton module 0.75 dans mon carter de treuil. Le tout ne prend pas beaucoup de place et est discret ! Et fonctionne très bien, j'ai plus de problème de courroie qui saute ^^
Mon système en détail
Dernière édition par Mathieu le Lun 12 Fév - 20:19, édité 1 fois
_________________
Latil H14tl10 _ Taganay 683432 8x8 _ ZIL 4904 _ Tatra 815-7 4x4
Mathieu- Messages : 78
Date d'inscription : 08/06/2017
Age : 28
Localisation : Briec de L'Odet
Vins 009 aime ce message
Re: [100% Home made] Latil H14tl10 débardeur forestier
off-road a écrit:chapeau bas pour le détail de la fabrication !
Merci
_________________
Latil H14tl10 _ Taganay 683432 8x8 _ ZIL 4904 _ Tatra 815-7 4x4
Mathieu- Messages : 78
Date d'inscription : 08/06/2017
Age : 28
Localisation : Briec de L'Odet
Re: [100% Home made] Latil H14tl10 débardeur forestier
super taf pour cet engin que j'ai vue evoluer sur le risa Plus qu'à faire la Syrie
tetrix- Messages : 32
Date d'inscription : 27/04/2017
Re: [100% Home made] Latil H14tl10 débardeur forestier
Au fait, tu n'a pas fait de post pour l'autre a vis sans fin ?
_________________
Les sujets vous ont plu. Inscrivez-vous qu'on en discute.
Nicolas- Messages : 2892
Date d'inscription : 04/04/2017
Age : 47
Localisation : Angers (49)
Re: [100% Home made] Latil H14tl10 débardeur forestier
Nicolas a écrit:Au fait, tu n'a pas fait de post pour l'autre a vis sans fin ?
Il est toujours en étude ^^ Mais je compte bien partager toutes les péripéties haha !!
En ce moment je m'acharne pas beaucoup sur les scales
_________________
Latil H14tl10 _ Taganay 683432 8x8 _ ZIL 4904 _ Tatra 815-7 4x4
Mathieu- Messages : 78
Date d'inscription : 08/06/2017
Age : 28
Localisation : Briec de L'Odet
Page 1 sur 2 • 1, 2
Sujets similaires
» [100% Home made] ZIL 135
» [100% Home made] Tatra 815-7 4x4
» Latil H14A1B5
» Fabrication de rocher home made
» Proto Crawler Home made V.3 - 2010
» [100% Home made] Tatra 815-7 4x4
» Latil H14A1B5
» Fabrication de rocher home made
» Proto Crawler Home made V.3 - 2010
Page 1 sur 2
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
|
|
